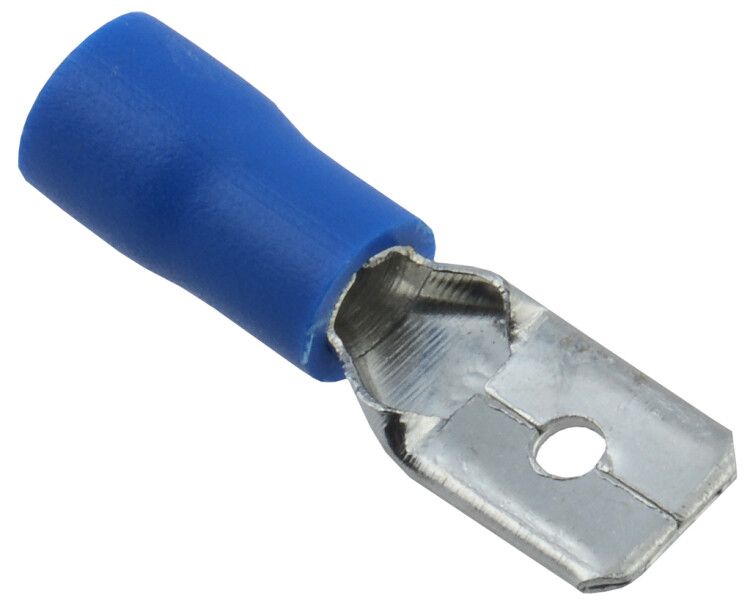

Разъем РпИп 2-6-0,8 плоский (100 шт) | URP10-D25-D23-6 IEK

Разъем РпИп 2-6-0.8 плоский (100 шт) от бренда IEK - это надежный быстроразъемный контакт для соединения многожильных медных проводов сечением 1,5–2,5 мм2 в электрических цепях до 380 В. Удобен для монтажа на объектах с частой перенастройкой оборудования, таких как станки, щиты управления и конвейеры.

Назначение и область применения

Разъем РпИп 2-6-0.8 плоский (100 шт) используется для создания быстроразъёмных соединений между гибкими многопроволочными медными проводами. Применяется там, где требуется часто отключать и подключать кабели - например, при обслуживании электрооборудования, сборке распределительных щитов, подключении датчиков и исполнительных механизмов. Подходит для внутренней установки в условиях сухих помещений.

Технические характеристики

• Материал контактов: медь - обеспечивает высокую электропроводность и устойчивость к окислению.
• Изоляция: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и воздействию масла, бензина и большинства химических сред.
• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для токов до 16 А в зависимости от условий эксплуатации.
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях переменного тока.
• Исполнение: штекер (папа) - предназначено для вставления в соответствующий разъем “мама”.
• Цвет: синий - стандартизированная цветовая маркировка для удобной идентификации.
• Гарантия: 3 года - подтверждает соответствие качественным стандартам производства IEK.

Совместимость и монтаж

Разъем РпИп 2-6-0.8 плоский (100 шт) совместим только с разъемами того же типа и серийного обозначения - “мама” версии РпИп 2-6-0.8. Для монтажа необходимо использовать специальный пресс-клещи для опрессовки. Конструкция предусматривает зажимную часть под провод и защелкивающийся корпус, который фиксируется в “маме” замковым механизмом. Перед опрессовкой обязательно зачистите жилы на длину 6–8 мм, чтобы обеспечить плотный контакт. Не используйте инструменты, не рекомендованные производителем - это снижает надежность соединения.

Безопасность и стандарты

Разъем РпИп 2-6-0.8 плоский (100 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для компонентов коммутационных устройств. Отличается повышенной механической прочностью и устойчивостью к вибрациям. Однако не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в местах постоянного попадания воды - IP-защита не указана, значит, изделие не имеет защиты от влаги и пыли.

Преимущества

• Замковый фиксатор предотвращает самопроизвольное выпадение контакта даже при вибрациях.
• Универсальное сечение 1,5–2,5 мм2 покрывает большинство задач в слаботочных и силовых цепях.
• Высокая долговечность материала - медь с ПВХ-изоляцией служит десятки тысяч циклов подключения.
• Пакет из 100 штук экономически выгоден для массового монтажа и запаса на складе.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском брызг воды - отсутствует защита IP.
• Подходит только для многожильных медных проводов; несовместим с одножильными или алюминиевыми.
• Не применяется в цепях выше 380 В или при токах свыше 16 А - возможен перегрев и выход из строя.
• Не рекомендуется для монтажа в закрытых металлических коробках без вентиляции при длительной нагрузке на максимум - нужна проверка температурного режима.

Примеры использования

• Подключение датчиков и приводов на автоматизированных линиях.
• Быстрая замена модулей в распределительных щитах.
• Соединение кабелей между станком и пультом управления.
• Монтаж временных осветительных цепей на стройплощадках.

Практические советы

• Перед установкой всегда проверяйте, что провод полностью вставлен в контакт - видимый край жилы должен быть в пределах 1–2 мм от входа.
• Используйте только пресс-клещи с матрицей для сечения 1,5–2,5 мм2 - некорректная опрессовка вызывает нагрев и отказ.
• При использовании в щитах помечайте каждый разъем этикеткой - синий цвет не всегда отличаем в темноте.
• Храните в сухом месте, избегайте перегрузки пакета - давление может деформировать контакты.
• Разъем РпИп 2-6-0.8 плоский (100 шт) от IEK - один из самых распространённых решений в промышленном монтаже, поэтому легко найти замену или дополнение.
