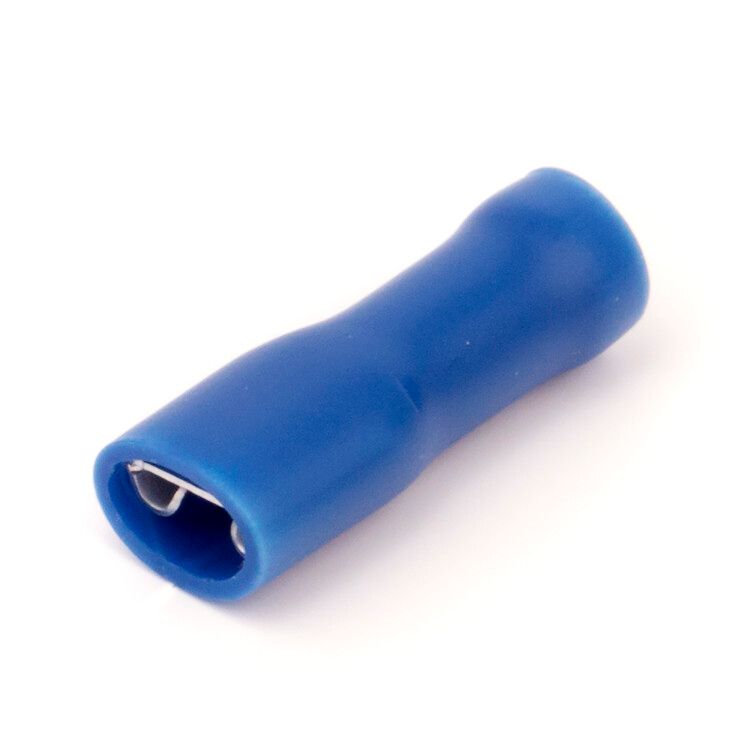

Наконечник плоский полностью изолир. (розетка) 1,5-2,5 кв.мм 6,3х0,8 мм (РППИ-М) | 2B02TP DKC ДКС

Наконечник кабельный плоский полностью изолированный (розетка) 1,5–2,5 кв.мм 6,3×0,8 мм РППИ-М, РППИм, QUADRO, DKC - это готовый соединительный элемент для надёжного подключения медных проводов к клеммным колодкам. Упакован по 100 штук, подходит для массового монтажа в распределительных щитах, автоматике и оборудовании. Бренд DKC и серия QUADRO обеспечивают соответствие промышленным требованиям.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к клеммам типа “розетка” (плоский разъём). Применяется в системах управления, силовой автоматике, панелях питания, станках, конвейерах и других устройствах, где требуется частая сборка/разборка соединений. Подходит для цепей переменного и постоянного тока до 600 В.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2
• Размер контактной лопатки: 6,3 × 0,8 мм
• Форма контакта: “мама” (вставляемая, розеточная)
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Максимальный допустимый ток: 15 А
• Длина лопатки: 7,8 мм
• Класс горючести: V0 (UL 94) - самозатухающий материал

Совместимость и монтаж

Наконечник совместим с клеммными колодками, имеющими гнездо 6,3×0,8 мм - типичные для DIN-рейки, модульных устройств и промышленных контроллеров. Для установки используйте обжимной инструмент с матрицей для плоских наконечников. Обжим должен плотно фиксировать жилу без повреждения изоляции. Наконечник не требует пайки - достаточно механического обжима. Перед монтажом убедитесь, что зачищенная часть провода соответствует внутреннему размеру гильзы - не более 2,5 мм2.

Безопасность и стандарты

Изоляция выполнена из материала класса горючести V0 по UL 94 - при возгорании она самостоятельно затухает, снижая риск распространения огня. Соответствует требованиям к безопасности в электроустановках до 600 В. Лужёное покрытие меди предотвращает окисление контактов, особенно в условиях повышенной влажности.

Преимущества

• Полностью изолированная конструкция исключает случайное замыкание на корпус или соседние контакты
• Лужёная медь увеличивает срок службы контакта и улучшает проводимость
• Синий цвет изоляции позволяет легко идентифицировать сечение провода (стандартная маркировка для 1,5–2,5 мм2)
• Удобна для автоматизированной сборки и массового монтажа благодаря компактному формату
• Упаковка по 100 шт. оптимизирует хранение и расход на объекте

Ограничения применения

• Не предназначены для проводов сечением менее 1,5 мм2 - возможен слабый обжим и выскальзывание
• Не подходят для многожильных проводов с очень тонкими жилами без предварительной пропайки или термоусадки - риск перелома жил при обжиме
• Не рекомендуются для высоких температур выше +85 C - ПВХ может деформироваться
• Не используются в цепях с током свыше 15 А - возможен перегрев и выход из строя

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение датчиков и исполнительных механизмов с PLC-контроллерами
• Запитка двигателей малой мощности через клеммные блоки
• Обустройство освещения и розеточных групп в промышленных помещениях

Практические советы

• Перед обжимом проверьте, чтобы зачищенный конец провода точно вошёл в гильзу - не должно быть зазора или избытка
• Используйте обжимные клещи с регулировкой усилия - слишком сильный обжим раздавливает изоляцию, слабый - даёт плохой контакт
• При работе в сыром помещении дополнительно проверяйте целостность изоляции после монтажа - даже лужёный контакт может окислиться при повреждении ПВХ
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги снижает долговечность
• Для удобства монтажа можно использовать наконечники одного цвета для одной группы цепей - синий здесь уже указывает на сечение, что ускоряет диагностику
