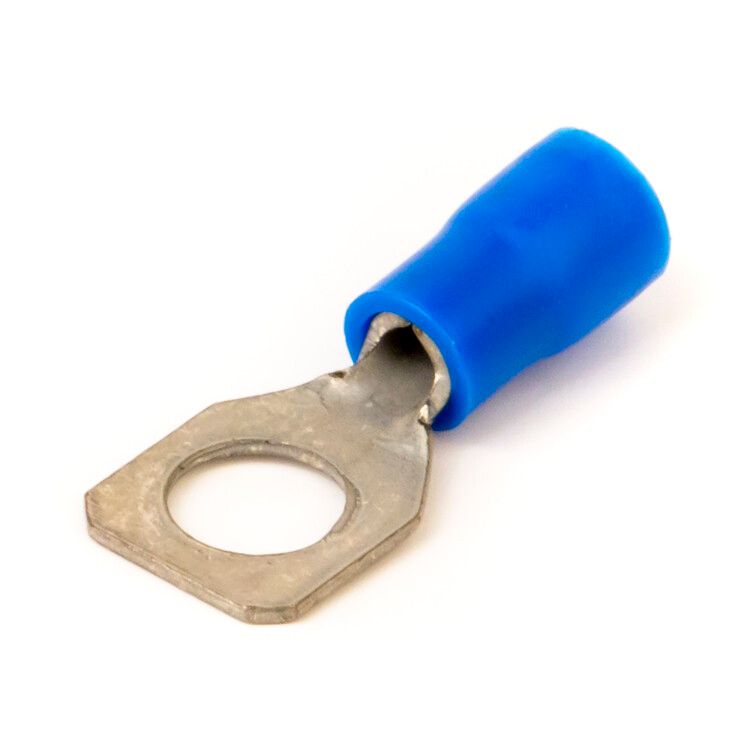

Наконечник кабельный НКИ 1.5-2.5 с изолированным фланцем синий (100шт) - 2B6P ДКС

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 6.2 мм, DKC - это защищённый соединительный элемент для оконцевания медных проводов сечением 1,5–2,5 мм2. Благодаря изолированному фланцу и лужёной поверхности, он обеспечивает безопасное и долговечное подключение в распределительных щитах, пультах управления и оборудовании с напряжением до 600 В. Артикулы *2b6p и 2b6p относятся к серии Quadro от бренда DKC.

Назначение и область применения

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 6.2 мм, DKC используется для оконцевания одножильных и многожильных медных проводов перед подключением к винтовым клеммам. Применяется в системах автоматизации, силовых щитах, станках, конвейерах и другом промышленном оборудовании, где требуется надёжный контакт и защита от случайного прикосновения к токоведущим частям. Подходит для цепей переменного и постоянного тока до 600 В.

Технические характеристики

• Тип: наконечник кабельный с изолированным фланцем
• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия под винт: 6,2 мм (соответствует крепёжу M6)
• Материал контактной части: медь
• Покрытие: лужёное - повышает устойчивость к коррозии и улучшает проводимость
• Изоляция: поливинилхлорид (ПВХ), цвет - синий
• Форма контактной площадки: кольцевая (квадратная лопатка с боковыми выступами для фиксации)
• Способ монтажа: опрессовка специальным инструментом
• Соответствие стандартам: да (включая UL 94, класс горючести V0)
• Совместим с лакированной изоляцией проводов: да

Совместимость и монтаж

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 6.2 мм, DKC совместим с медными проводами любого типа - одножильными и многожильными, в том числе с лаковой изоляцией. Для установки необходим инструмент для опрессовки с матрицей, подходящей под сечение 1,5–2,5 мм2. Гильза имеет внутренние зазубрины - они усиливают механическую связь с жилой при обжиме. Убедитесь, что обжим выполнен равномерно: перекос или недостаточное давление снижают надёжность контакта. Изоляционный фланец предотвращает замыкание на корпус при установке в плотных распределительных шкафах.

Безопасность и стандарты

Наконечник соответствует требованиям безопасности по стандарту UL 94, класс горючести V0 - материал изоляции самозатухающий и не распространяет пламя. Защитное лужёное покрытие снижает риск окисления и возникновения нагрева в месте контакта. Кольцевая форма лопатки исключает проворачивание при затяжке винта, что важно для стабильности соединения в условиях вибраций.

Преимущества

• Изолированный фланец защищает от случайного касания токоведущих частей и предотвращает короткие замыкания
• Лужёная поверхность уменьшает переходное сопротивление и продлевает срок службы в агрессивной среде
• Зазубрины внутри гильзы обеспечивают прочный механический контакт даже при слабом обжиме
• Квадратная форма контактной лопатки идеально подходит для клемм с боковыми направляющими - не проскальзывает
• Синий цвет изоляции позволяет легко идентифицировать сечение провода визуально

Ограничения применения

Не применяйте наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 6.2 мм, DKC для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - это вызовет плохой обжим или повреждение изоляции. Не используйте в условиях температур выше +85 C - ПВХ-изоляция теряет эластичность. Также не рекомендуется применять в местах с постоянным воздействием масел, растворителей или открытого пламени. Отказ от опрессовки и попытки закрутить винт через изоляцию приведут к выходу из строя.

Примеры использования

• Подключение входных кабелей питания в распределительных щитах
• Обжим проводов к клеммам PLC-модулей и реле
• Соединение двигателей и преобразователей частоты с контроллерами
• Установка в устройствах управления конвейерами и насосами
• Работа в электрошкафах с ограниченным пространством - благодаря изоляции можно использовать рядом с другими клеммами

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишний провод не должен торчать из наконечника
• Выбирайте инструмент для опрессовки с матрицей, указанной для сечения 1,5–2,5 мм2; проверьте соответствие по маркировке на клещах
• Проверяйте качество обжима: после монтажа потяните за провод - он не должен выскальзывать
• При использовании в вибрирующих системах дополнительно проверяйте затяжку винта каждые 6–12 месяцев
• Артикулы *2b6p и 2b6p - один и тот же продукт, различаются только формат номера в базах; выбирайте любой, который доступен
