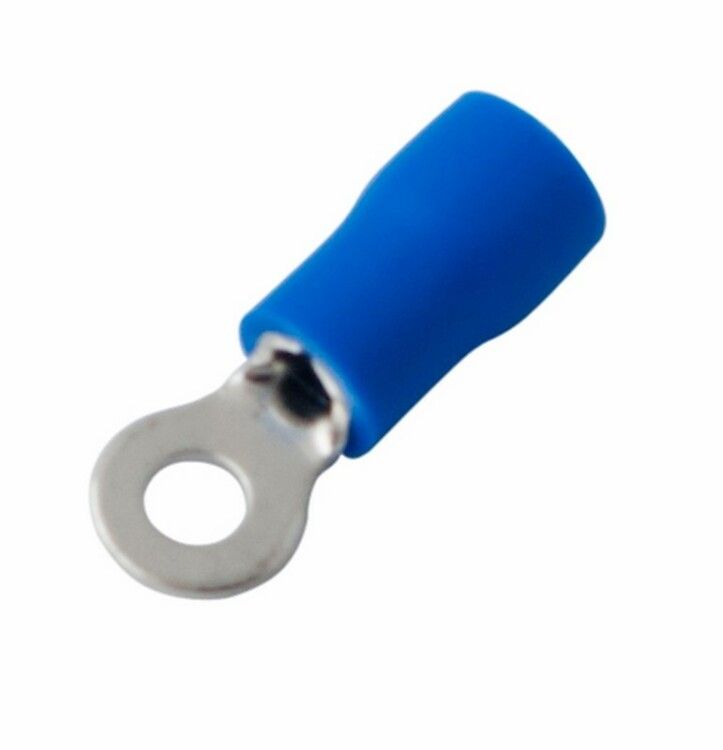

Наконечник кольцевой изолированный 3.2 мм 1.5-2.5 (НКи 2.5-3/НКи2-3) синий | 08-0031 REXANT MEET

Наконечник кольцевой изолированный ø3.2 мм 1.5–2.5 мм2 (НКи 2.5-3 / НКи2-3) синий - это обжимной контактный элемент для надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник для применений, где требуется частое отключение и высокая долговечность соединения.

Назначение и область применения

Наконечник кольцевой изолированный (НКи 2.5-3) предназначен для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где важно часто отсоединять и подключать провода - например, на подвижном железнодорожном составе, станках, щитах управления, тестовых стендах и других устройствах с переменной нагрузкой.

Технические характеристики

• Диаметр отверстия: 3,2 мм - совместим с винтами M3, M3.5 и аналогичными креплениями;
• Сечение провода: 1,5–2,5 мм2 - оптимально для медных многожильных проводов этой категории;
• Максимальный ток: до 27 А - допустимый предел при нормальных условиях эксплуатации;
• Материал контакта: латунь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Изоляция: ПВХ синего цвета - защищает от случайного замыкания, легко распознаётся по цветовой маркировке;
• Конструкция втулки: короткая - экономит место в плотных сборках;
• Способ монтажа: обжимной - требует специальные клещи, не предусматривает пайку;
• Изолированность: да - внешняя изоляция полностью покрывает основание провода, исключая риск пробоя.

Совместимость и монтаж

Наконечник кольцевой изолированный (НКи 2.5-3) совместим с любыми проводами из мягкой меди сечением 1,5–2,5 мм2. Для качественного обжима необходимо использовать пресс-клещи, соответствующие типу изолированных наконечников:

• HT-301 H (арт. 12-3014, 12-3014-4);
• HT-301 N (арт. 12-3116);
• HT-301 W (арт. 12-3021, 12-3021-4).

Обжим выполняют именно по изоляционному корпусу - так обеспечивается герметичность и механическая прочность. Не применяйте универсальные клещи без регулировки усилия - возможен пережим или недостаточная фиксация.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности при работе с низковольтным оборудованием. Лужёное покрытие препятствует окислению контакта, что снижает риск нагрева и возгорания. Цвет изоляции - синий - соответствует международной практике маркировки проводов сечением 1,5–2,5 мм2. Прямых сертификатов по ГОСТ/IEC в данных не указано, однако конструкция соответствует распространённым европейским стандартам для обжимных наконечников.

Преимущества

• Ускоряет монтаж - не требует пайки или сложной подготовки провода;
• Позволяет многократно отсоединять и подключать провод без потери качества контакта;
• Изолирующий кожух предотвращает случайное касание токоведущих частей;
• Лужёная поверхность устойчива к влаге и коррозии - подходит для условий повышенной влажности;
• Ярко выраженная цветовая маркировка (синий) упрощает идентификацию сечения провода при обслуживании.

Ограничения применения

• Не предназначена для одножильных жестких проводов - возможен разрыв жил при обжиме;
• Не рекомендовано использование при температуре выше +85 C - изоляция ПВХ теряет эластичность;
• Запрещено применять с винтами большего диаметра (более M4) - есть риск деформации кольца;
• Не подходит для постоянного погружения в жидкости - хотя лужение защищает металл, сама изоляция ПВХ не является водоупорной на уровне IP67;
• Не следует использовать в цепях с импульсными нагрузками свыше 27 А - возможен перегрев контакта.

Примеры использования

• Подключение датчиков и исполнительных механизмов на железнодорожном подвижном составе;
• Разъёмные соединения в пультах управления станков ЧПУ;
• Электрооборудование в теплицах, холодильных камерах и других помещениях с высокой влажностью;
• Монтаж силовых цепей в распределительных шкафах с частым техобслуживанием;
• Аппараты для диагностики и тестирования - где нужны быстросъемные соединения.

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в втулку - не должно быть выступающих жил;
• Выбирайте клещи с матрицей, точно соответствующей размеру НКи 2.5-3 - используйте указанные модели от Rexant;
• Проверяйте качество обжима: после сжатия изоляция должна быть целой, а кольцо - плотно прилегать к проводу без люфта;
• При установке в шкафах соблюдайте минимальный радиус изгиба провода - не менее 5× диаметра жилы;
• Храните наконечники в сухом месте - даже с лужением длительное воздействие влаги может вызвать помутнение изоляции.
