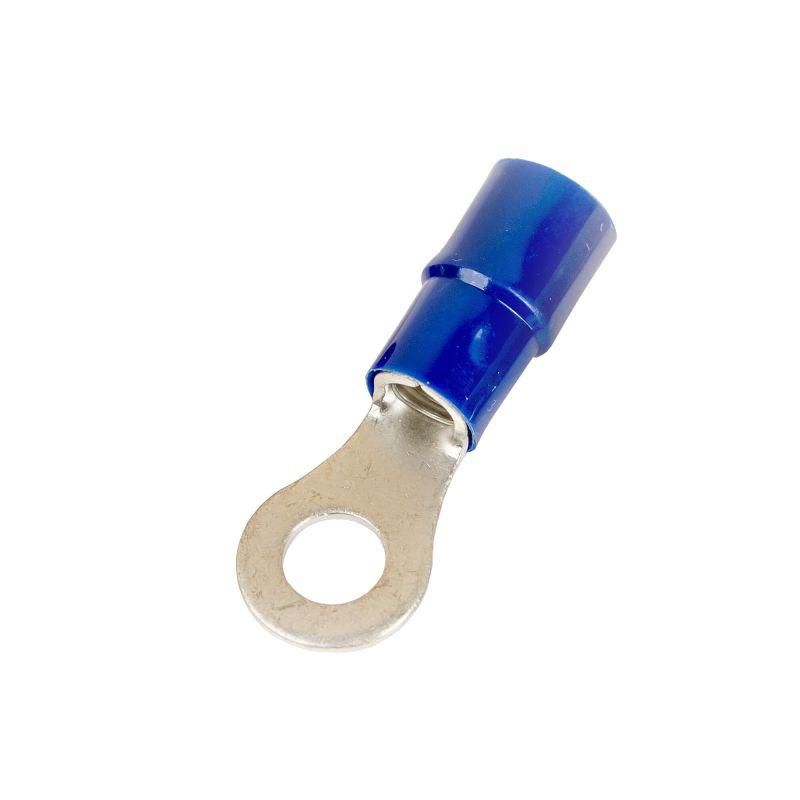

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 1.5-2.5кв.мм М6 d6.4мм (НКИ) (уп.100шт) DKC 2B6P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М6 (диаметр 6,4 мм) (НКИ) DKC - это надёжный кабельный наконечник для соединения медных жил сечением 1,5–2,5 мм2 в распределительных щитах, пультах управления и силовых цепях. Бренд DKC и артикул НКИ обеспечивают совместимость с промышленными стандартами DIN.

Назначение и область применения

Наконечник предназначен для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для установки на винтовые клеммы, шпильки и болты с метрической резьбой М6. Применяется в промышленном оборудовании: станках, конвейерах, панелях автоматизации, системах освещения и энергоустановках, где требуется прочное, изолированное и долговечное соединение.

Технические характеристики

• Номинальное сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия: 6,4 мм (соответствует М6)
• Номинальный ток: 27 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: полиамид PA 6.6
• Цвет изоляции: серый
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Стандарт: DIN
• Классификация по AWG: 14
• Имперский размер шпильки: 3/16 дюйма
• Защита IP: не указана - изоляция предотвращает случайное касание, но не обеспечивает герметичность

Совместимость и монтаж

Наконечник совместим с любыми винтами, шпильками и клеммами с резьбой М6 и диаметром отверстия 6,4 мм. Для монтажа используется пресс-клещи с матрицей для сечения 1,5–2,5 мм2. Обжим должен быть равномерным - не допускается перекос или недостаточное давление. Удобная раструбная форма EasyEnter позволяет легко ввести многопроволочные жилы без повреждения. Гильза внутренне зазубрена - это усиливает механическую удерживаемость жилы после обжима. Полиамидный фланец не требует дополнительной изоляции - он уже защищает корпус от замыканий.

Безопасность и стандарты

Наконечник соответствует требованиям стандарта DIN, что гарантирует соответствие геометрии, прочности и электрической безопасности. Лужёное покрытие снижает риск окисления меди, особенно в условиях повышенной влажности. Изолирующий фланец исключает контакт между металлом наконечника и заземлёнными элементами оборудования. Проклеенный фланец дополнительно препятствует попаданию пыли и влаги в зону соединения. Соответствует требованиям для защиты от натяжения - подходит для кабелей, подвергающихся механическому усилию.

Преимущества

• Универсальность: работает с однопроволочными и многопроволочными жилами
• Облегчённый ввод жилы благодаря форме раструба EasyEnter - меньше времени на подготовку
• Зазубринки внутри гильзы - повышают надёжность контакта и уменьшают вероятность выскальзывания
• Лужёная медь - устойчивость к коррозии, хорошая проводимость
• Изолированный фланец - исключает необходимость в дополнительной термоусадке или изоленте
• Совместим с лакированной изоляцией - можно использовать даже на проводах с эмалевой обмоткой

Ограничения применения

Не применяется для алюминиевых жил - материал рассчитан только на медь. Не предназначен для открытых внешних установок без дополнительной защиты - хотя фланец изолирует, сам наконечник не имеет степени защиты IP. Не рекомендуется для частых демонтажей - многократные затяжки винта могут деформировать резьбу в фланце. Не следует применять в средах с высокой химической активностью - полиамид может подвергаться воздействию некоторых растворителей.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение двигателей с частотными преобразователями через клеммную колодку
• Присоединение датчиков и исполнительных механизмов в панелях управления
• Монтаж заземляющих проводников на шины PE
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря лужению и изоляции

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Выбирайте пресс-клещи с подходящими матрицами - для 1,5–2,5 мм2 они обычно помечены как “1.5–2.5” или “AWG 14”
• После монтажа проверьте надёжность крепления - потяните за кабель слегка, чтобы убедиться, что жила не выскакивает
• При использовании на шпильках с диаметром 6,4 мм - используйте шайбу под головку винта, чтобы избежать перекоса
• Серый цвет изоляции удобен для визуального отличия от других типов наконечников - не путайте с синими или красными аналогами
• Артикул НКИ DKC и серия Quadro - это часть единой системы компонентов; другие элементы серии (например, клеммы или переходники) будут совместимы по дизайну и качеству
