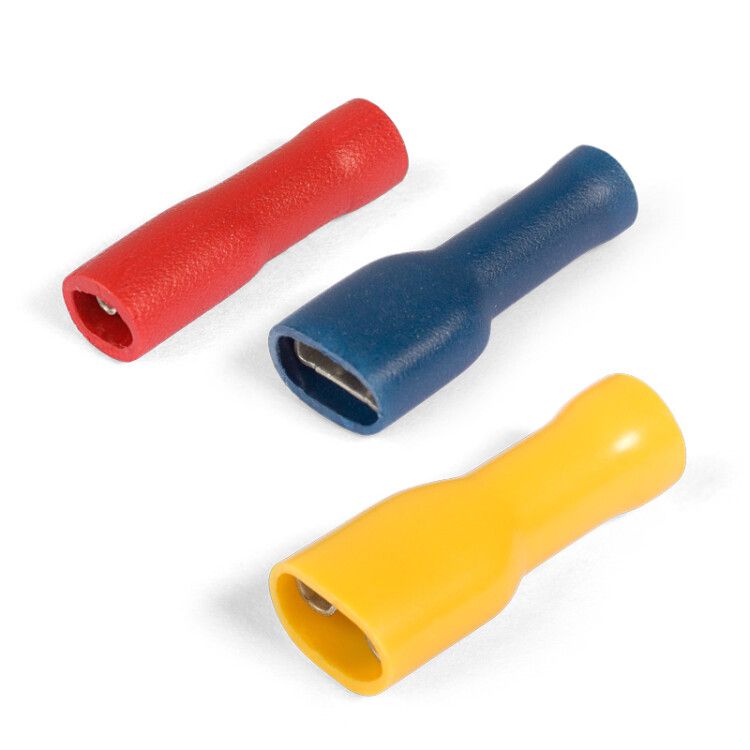

Разъем кабельный плоский полностью изолированный «мама РППИ-М 2.5-(4.8) серия ПРОФИ - 74252 КВТ

Разъем кабельный плоский полностью изолированный РППИ-М 2,5-(4,8) серия ПРОФИ (500 шт/упак) от бренда КВТ предназначен для надежного и безопасного соединения многожильных медных проводов с клеммами оборудования типа «папа». Благодаря полной изоляции и опрессовке, этот разъем обеспечивает устойчивый контакт даже в условиях вибраций и повышенной влажности.

Назначение и область применения

Разъем РППИ-М 2,5-(4,8) используется для создания быстроразъемных, изолированных соединений между медными многопроволочными проводами и клеммами электрооборудования, наконечниками или штыревыми контактами типа «папа». Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частое подключение/отключение или высокая надежность соединения.

Технические характеристики

• Поперечное сечение провода: 1,5–2,5 мм2
• Тип разъема: Гильза
• Размер контакта: 6,3 × 0,8 мм
• Материал контакта: Латунь Л63
• Покрытие контакта: Электролитическое лужение
• Материал изоляции: Поливинилхлорид (ПВХ), самозатухающий, класс горючести V-0 по UL94
• Номинальное напряжение: до 0,4 кВ (400 В)
• Максимальная рабочая температура: +75 C
• Цвет изоляции: Синий
• Способ монтажа: Опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РППИ-М 2,5-(4,8) совместим с клеммами и наконечниками типа «папа» с размером входного отверстия 6,3×0,8 мм. Для монтажа необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не более 10 мм);
• Вставить зачищенный провод в гильзу так, чтобы он плотно вошел;
• Произвести опрессовку специальным клещами - **обязательно через изолирующую манжету**, не затрагивая её;
• Проверить качество опрессовки: соединение не должно выскальзывать при легком усилии.

Не допускается использование инструментов, не рассчитанных на данный тип гильз - это может повредить изоляцию или вызвать плохой контакт.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя при возгорании. Номинальное напряжение 400 В позволяет применять разъем в сетях переменного тока до 400 В, что покрывает большинство промышленных и бытовых задач. Температурная стойкость до +75 C гарантирует работу в закрытых щитах и помещениях с нормальной тепловой нагрузкой.

Преимущества

• Полностью изолированный корпус исключает риск случайного прикосновения к токоведущим частям после монтажа.
• Поперечные засечки внутри гильзы увеличивают сцепление с жилой, снижают вероятность проскальзывания.
• Конструктивный замковый фиксатор предотвращает выпадение разъема из клеммы при вибрациях.
• Луженое покрытие защищает от окисления, продлевает срок службы и улучшает проводимость.
• Синий цвет изоляции упрощает визуальную идентификацию сечения провода в сложных сборках.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна потеря контакта при опрессовке.
• Не рекомендуются для постоянного воздействия температур выше +75 C - например, рядом с нагревательными элементами или в плохо вентилируемых местах.
• Не подходят для внешних установок без дополнительной защиты - ПВХ не устойчив к УФ-излучению и длительному перепаду температур на улице.
• Не используются в цепях с напряжением свыше 400 В - превышение может привести к пробою изоляции.

Примеры использования

• Подключение проводов к клеммным колодкам в автоматических выключателях и УЗО.
• Соединение проводов питания с двигателями, насосами, конвейерами в промышленном оборудовании.
• Монтаж в пультах управления станков, где требуется частая замена или обслуживание.
• Обустройство силовых цепей в распределительных щитах с ограниченным пространством.

Практические советы

• Выбирайте разъем РППИ-М 2,5-(4,8) именно для сечения 1,5–2,5 мм2 - меньшие или большие провода не обеспечат надежного контакта.
• Перед опрессовкой проверьте, что провод не перекручен и все жилы равномерно заполнены гильзу - это влияет на долговечность соединения.
• Храните упаковки с разъемами в сухом месте - влага может снизить эффективность луженого покрытия.
• При использовании в вибрационных средах дополнительно контролируйте состояние фиксатора после нескольких циклов подключения.
• Упаковка содержит 500 штук - удобно для крупных проектов, но не храните открытые партии долго - изоляция может потерять эластичность.
