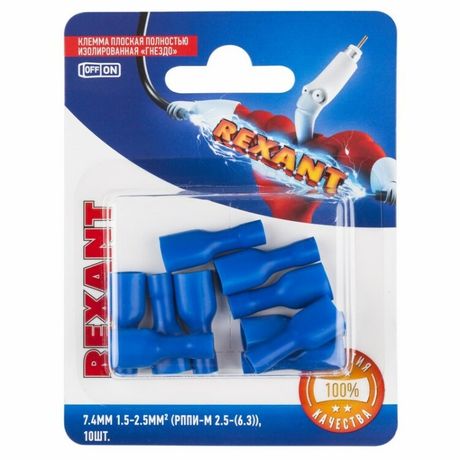

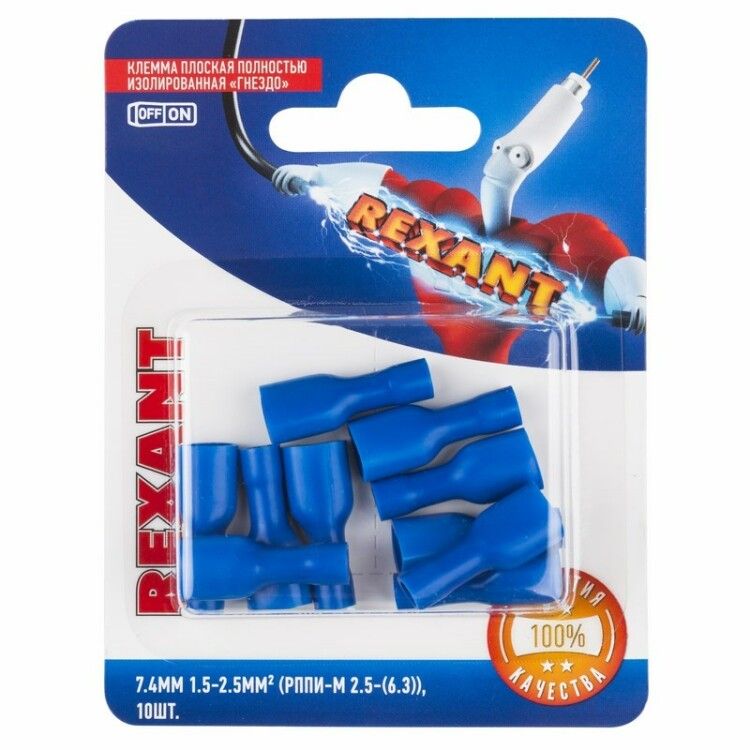

Клемма плоская полностью изолированная РППи-м 2.5-(6.3)/РпИмп 2-250 гнездо 6.6 мм 1.5-2.5 мм², в упак. 10 шт. | 06-0395-A REXANT MEET

Клемма плоская полностью изолированная РППи-м 2.5-(6.3) / FDFD2-250 от REXANT - это однополюсная гильзовая клемма с ПВХ-изоляцией для надёжного и безопасного соединения проводов сечением 1.5–2.5 мм2. Подходит для мобильной электроники, автопрома и оборудования с вибрационными нагрузками. Артикулы 06-0395-A и etm06-0395-A.

Назначение и область применения

Клемма РППи-м 2.5-(6.3) / FDFD2-250 применяется для оконцевания многожильных медных проводов в условиях, где требуется частое разъединение и высокая надёжность соединения. Особенно эффективна там, где есть вибрация, движение или перегибы провода - например, в автомобилях, железнодорожных вагонах, авиационных системах, судостроении и на передвижных станках. Благодаря полной изоляции её можно использовать в плотных панелях и зонах с риском случайного контакта.

Технические характеристики

• Тип: Гильза, полностью изолированная
• Материал контакта: Латунь с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ), синего цвета
• Диапазон сечений провода: 1.5 – 2.5 мм2
• Размер контакта: 6.3 × 0.8 мм
• Ширина гнезда: 6.6 – 7.4 мм
• Максимальный ток: 15 А
• Количество контактов: 1
• Упаковка: 10 штук

Совместимость и монтаж

Клемма РППи-м 2.5-(6.3) / FDFD2-250 совместима с разъёмами стандарта FDFD2-250, имеющими гнездо шириной 6.6–7.4 мм. Для установки необходимо:

• Зачистить конец провода до 6–8 мм (не больше, чтобы не выступал за пределы гильзы)
• Вставить провод в гильзу до упора
• Обжать пресс-клещами HT-301 через изоляцию - это обеспечивает герметичность и исключает повреждение жилы
• Проверить фиксацию: после обжатия язычок на корпусе должен плотно войти в защёлку разъёма

Не используйте обычные клещи - они не обеспечивают равномерного давления и могут повредить изоляцию или контакт.

Безопасность и стандарты

Клеммы REXANT соответствуют требованиям к изоляции и термической стойкости для бытовых и промышленных применений. Материал ПВХ устойчив к воздействию масла, бензина и большинства технических жидкостей. Цвет изоляции - синий - соответствует принятому в Европе цветовому кодированию для цепей постоянного тока (минус/земля), что упрощает идентификацию при сборке.

Преимущества

• Полная изоляция предотвращает короткое замыкание и поражение током даже при неплотной укладке
• Фиксатор замкового типа гарантирует удержание в разъёме при вибрации
• Латунь с лужением снижает сопротивление и защищает от окисления
• Обжим через изоляцию позволяет работать без точной зачистки - меньше ошибок при монтаже
• Синий цвет легко отличается от других клемм, ускоряет проверку

Ограничения применения

• Не предназначен для одножильных проводов тверже 2.5 мм2 - возможен разрыв жилы при обжатии
• Не рекомендован для температур выше +85 C - ПВХ начинает деформироваться
• Не подходит для переменного тока свыше 15 А - риск перегрева
• Не следует использовать в средах с постоянным погружением в воду - хотя IP-класс не указан, изоляция не рассчитана на длительную гидрозащиту

Примеры использования

• Подключение датчиков на подвеске автобуса
• Соединение кабелей управления в кабине троллейбуса
• Монтаж освещения внутри контейнеров или спецтехники
• Электропроводка в испытательных стендах с частым демонтажем

Практические советы

• Перед обжатием убедитесь, что провод не торчит из гильзы - это вызывает плохой контакт
• Если провод слишком мягкий (например, класс 5), слегка скрутите жилы перед вставкой - так легче добиться плотного обжатия
• При работе в холоде (+5 C и ниже) согрейте клемму руками - ПВХ становится хрупким
• Храните в сухом месте - влага может попасть внутрь при повреждённой изоляции
• Для массового монтажа используйте автоматические пресс-клещи с регулировкой усилия - экономит время и снижает брак
