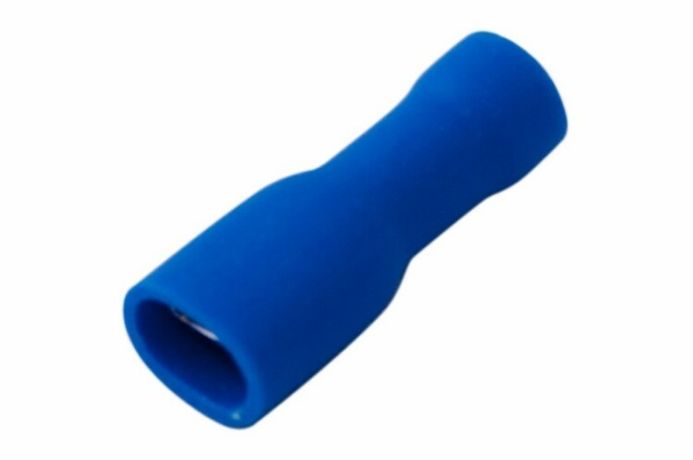

Клемма плоская полностью изолир РППи-м 2.5-(4.8) РпИмп 2-5-0,8 гнездо 5.6 мм 1.5-2.5 кв мм, REXANT - 08-0631 MEET

Клемма плоская полностью изолированная гнездо 5.6 мм 1.5–2.5 мм2 (РППи-м 2.5-(4.8)) от REXANT - это однополюсный соединительный элемент для надёжного и многоразового подключения медных проводов сечением 1,5–2,5 мм2. Применяется там, где требуется частое отключение, высокая механическая устойчивость и защита от внешнего воздействия - например, в автотранспорте, железнодорожной технике или климатическом оборудовании.

Назначение и область применения

Эта клемма предназначена для быстрого и безопасного соединения многожильных медных проводов с разъёмами шириной 5,6 мм. Подходит для ситуаций, когда необходимо часто отключать и подключать цепи - например, при обслуживании оборудования, диагностике или модификации систем. Часто применяется в автомобильной, авиационной и судовой промышленности, а также в устройствах управления, системах освещения, терморегуляторах и другом мобильном электрооборудовании.

Технические характеристики

• Сечение провода: 1,5 – 2,5 мм2
• Ширина штекера: 5,6 мм
• Размер контакта: 4,8 × 0,5 мм
• Максимальный рабочий ток: 15 А
• Материал контакта: латунь с лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Температурный диапазон: от −10 C до +75 C
• Количество контактов: один
• Тип исполнения: гильзовая, полностью изолированная

Совместимость и монтаж

Клемма совместима с разъёмами стандарта 5,6 мм (например, Molex, TE Connectivity, AMP). Для установки используются пресс-клещи модели HT-301 - обжим выполняется через изоляцию, что исключает повреждение внутренней части контакта. После обжима клемма плотно фиксируется в разъёме благодаря встроенному замковому фиксатору. Установка возможна только на медные провода; использование с алюминием запрещено.

Безопасность и стандарты

Клемма соответствует требованиям к изоляционной безопасности для низковольтных сетей. Полностью изолированный корпус предотвращает случайное прикосновение к токоведущим частям. Температурный режим обеспечивает работу в условиях повышенной влажности и перепадов температур, характерных для транспортных средств. Наличие лужённого контакта снижает риск окисления и увеличивает срок службы соединения.

Преимущества

• Защита от доступа к токоведущим частям - безопаснее открытых клемм
• Фиксация в разъёме с помощью замкового механизма - минимизация выскальзывания
• Обжим через изоляцию - удобство и точность монтажа
• Удобный цвет - синяя изоляция позволяет легко отличать её от других типов
• Поддержка многократного подключения/отключения - экономия времени при сервисе

Ограничения применения

• Не для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен плохой контакт или деформация
• Запрещено использовать с алюминиевыми проводами - материал контакта рассчитан только на медь
• Не предназначен для постоянного погружения в жидкости - хотя изоляция герметична, IP-класс не указан, поэтому не гарантируется защита от воды
• Требуется обязательное использование пресс-клещей HT-301 - обычные клещи не обеспечивают нужного давления

Примеры использования

• Подключение датчиков в бортовой сети автомобиля
• Соединение жил в распределительных щитках передвижных тепловых насосов
• Монтаж проводки в троллейбусах и метро
• Переподключение кабелей в системах вентиляции и кондиционирования
• Аварийные соединения в ремонтных мастерских

Практические советы

• Выбирая клемму, проверьте ширину вашего разъёма - он должен точно соответствовать 5,6 мм
• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы - слишком длинный конец вызывает слабый контакт
• Не используйте старые или повреждённые пресс-клещи - некорректный обжим приведёт к нагреву и выходу из строя
• Проверяйте фиксацию после сборки: попробуйте слегка потянуть клемму - она должна остаться в разъёме без люфта
• Для долговременной эксплуатации в сырых средах рекомендовано дополнительно смазывать контактную площадку антикоррозийной пастой
