Клемма плоская полностью изолир РППи-м 2.5-(6.3) РпИмп 2-250 гнездо 6.6 мм 1.5-2.5 кв мм, REXANT - 08-0632 MEET

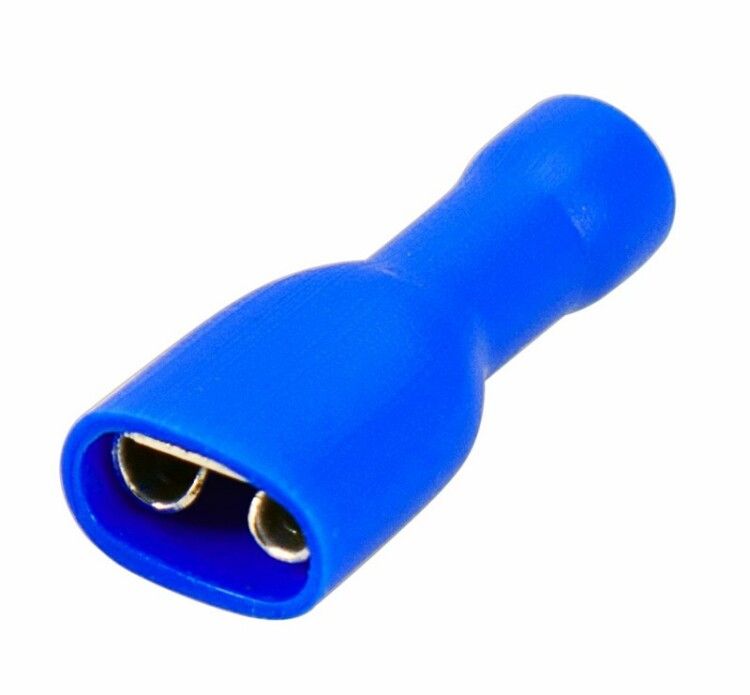

Клемма плоская полностью изолированная гнездо 6.6 мм 1.5–2.5 мм2 (РППи-м 2.5-(6.3)) от REXANT - это одноконтактный соединитель с защитной изоляцией, предназначенный для надёжного и многократного подключения медных проводов сечением 1.5–2.5 мм2. Подходит для мобильных систем, где требуется частое отключение и высокая механическая устойчивость.

Назначение и область применения

Клемма плоская полностью изолированная гнездо 6.6 мм 1.5–2.5 мм2 (РППи-м 2.5-(6.3)) применяется для соединения многожильных медных проводов в условиях, требующих надёжности и возможности повторного подключения. Особенно эффективна там, где есть вибрация, движение или необходимость частой диагностики: в автотранспорте, железнодорожном оборудовании, авиационных и морских системах, а также в климатических установках и телекоммуникационных устройствах.

Технические характеристики

• Тип изделия: клемма плоская полностью изолированная (гнездо)
• Размер контакта: 6.3 × 0.8 мм
• Диапазон сечений провода: 1.5 – 2.5 мм2
• Ширина штекера: 6.6 мм
• Максимальный рабочий ток: 15 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Количество контактов: 1
• Рабочий температурный диапазон: от -40 C до +80 C

Совместимость и монтаж

Клемма плоская полностью изолированная гнездо 6.6 мм 1.5–2.5 мм2 (РППи-м 2.5-(6.3)) совместима с разъёмами стандарта 6.3 мм (например, серий Pico, Molex Mini-Fit Jr.). Для монтажа необходимо использовать пресс-клещи модели HT-301 или аналогичные, обеспечивающие равномерный обжим через изоляцию - это предотвращает повреждение внутреннего контакта. После обжима клемма плотно фиксируется в разъёме благодаря встроенному замковому фиксатору. Установка возможна только на провода с подходящим сечением; использование проводов меньше 1.5 мм2 или больше 2.5 мм2 снижает надёжность соединения.

Безопасность и стандарты

Клемма соответствует требованиям к изоляции и тепловой стойкости для бытового и промышленного оборудования. Материал ПВХ обеспечивает устойчивость к воздействию масла, бензина и большинства химически активных сред. Латунный контакт с лужением защищён от окисления, что продлевает срок службы в условиях повышенной влажности.

Преимущества

• Полная изоляция исключает риск случайного замыкания и поражения током при работе с разъёмом
• Замковый фиксатор гарантирует удержание в разъёме даже при вибрациях
• Обжим через изоляцию позволяет выполнять монтаж без подготовки жил - экономит время
• Синий цвет изоляции упрощает визуальное определение сечения провода при сборке
• Подходит для многократного подключения/отключения без потери качества контакта

Ограничения применения

• Не предназначен для одножильных проводов - только для многожильных медных
• Не рекомендуется для токов выше 15 А - перегрузка вызывает нагрев и деформацию
• Не работает с разъёмами шириной менее 6.3 мм или более 6.9 мм
• Не следует использовать в условиях постоянного погружения в воду - IP-класс не указан, изоляция не герметична
• Не подходит для алюминиевых проводов - материал контакта несовместим с оксидацией алюминия

Примеры использования

• Подключение датчиков в салоне автомобиля
• Соединение цепей управления в троллейбусах и метро
• Установка вентиляторов и терморегуляторов в холодильных камерах
• Монтаж проводки в радиоэлектронных модулях на борту самолёта
• Сборка тестового стенда для проверки электронных плат

Практические советы

• Перед обжимом убедитесь, что провод полностью вошёл в гильзу - видимый конец жилы указывает на плохую посадку
• Используйте только пресс-клещи с матрицей 6.3 мм - другие инструменты могут повредить фиксатор
• Проверьте соответствие цвета изоляции: синий - это 1.5–2.5 мм2, чтобы избежать путаницы при ремонте
• При массовом монтаже храните клеммы в оригинальной упаковке - они легко теряются и деформируются
• Для долговечности в агрессивной среде используйте дополнительную термоусадку на месте входа провода
