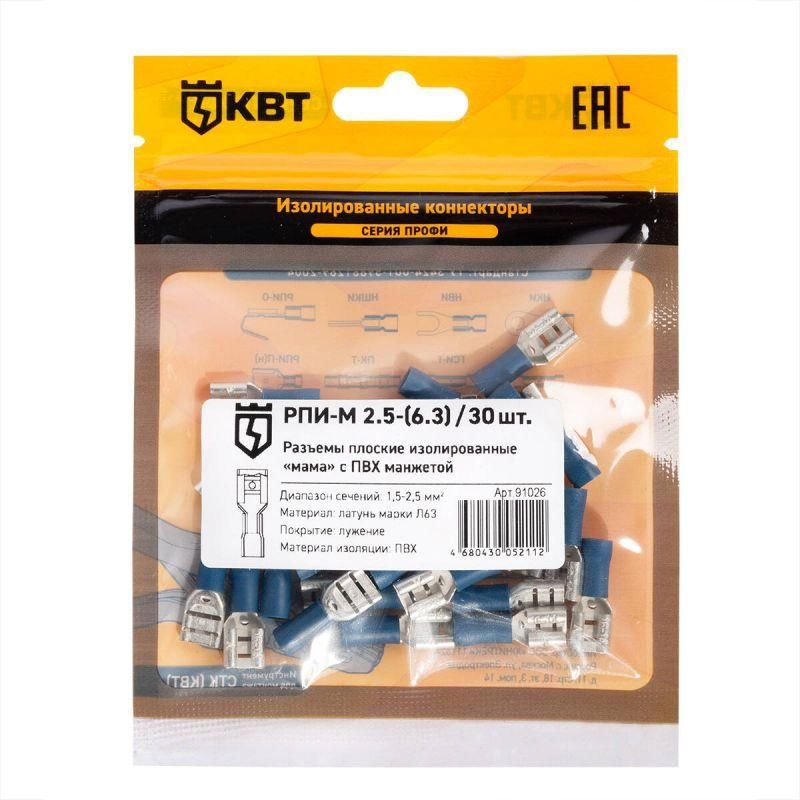

Разъем кабельный плоский изолированный «мама» РПИ-М 2.5-(6.3) (30 шт) | 91026 КВТ

Разъем кабельный плоский изолированный мама РПИ-М 2.5-(6.3) от бренда КВТ (арт. 91026) предназначен для надежного и быстрого соединения многожильных медных проводов с помощью опрессовки. Подходит для использования в электрооборудовании, где важна устойчивость к перегреву и механическая прочность соединения.

Назначение и область применения

Разъем кабельный плоский изолированный мама РПИ-М 2.5-(6.3) используется для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и соответствующими разъемами «папа». Применяется в системах управления, автоматизации, силовой аппаратуре, станках, конвейерах и других устройствах, требующих частого подключения/отключения.

Технические характеристики

• Сечение провода: 2,5 мм2
• Номинальное напряжение: до 400 В
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Максимальная рабочая температура изоляции: +75 C
• Габариты: внутренний диаметр трубы - 6,3 мм
• Тип соединения: опрессовка

Совместимость и монтаж

Разъем кабельный плоский изолированный мама РПИ-М 2.5-(6.3) совместим только с разъемами «папа» того же типа и серийного ряда. Для установки требуется специальный пресс-клещ для опрессовки контактной части. Убедитесь, что зачищенная часть провода полностью помещается внутри трубчатой части разъема - длина зачистки должна соответствовать глубине гильзы. После опрессовки проверьте прочность соединения легким растяжением.

Особенности конструкции

• На внутренней стенке трубки есть поперечные засечки - они повышают механическую удерживающую способность при опрессовке, предотвращая выскальзывание жилы.
• Фиксатор замкового типа на корпусе обеспечивает плотное и надежное защелкивание с разъемом «папа», исключает случайное расхождение при вибрациях.
• Луженые контакты снижают окисление и обеспечивают стабильную проводимость даже при длительной эксплуатации.

Преимущества

• Высокая термостойкость изоляции позволяет использовать в условиях повышенной температуры.
• Самозатухающий ПВХ снижает риск распространения огня при аварии.
• Усиленная конструкция с засечками и фиксатором гарантирует долговечность соединения.
• Мини-упаковка удобна для хранения и транспортировки на объекте.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Запрещено использование при температурах выше +75 C - изоляция потеряет форму и начнет деформироваться.
• Не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может разрушаться.
• Не подходит для высокочастотных цепей - форма и материал не оптимизированы для таких задач.

Примеры использования

• Подключение двигателей к частотным преобразователям на производстве.
• Соединение датчиков и исполнительных механизмов в системах автоматизации.
• Обслуживание оборудования с частым демонтажем - например, тестовые стенды или мобильные станции.
• Электрошкафы в пищевой и фармацевтической промышленности, где важна безопасность и чистота соединений.

Практические советы

• Перед опрессовкой обязательно зачистите провод до нужной длины - слишком длинная зачистка может вызвать пробой изоляции, слишком короткая - плохой контакт.
• Используйте только подходящий инструмент для опрессовки - некорректное давление приведёт к слабому соединению или повреждению разъема.
• Проверяйте соответствие разъема «папа» - он должен иметь ту же маркировку и размер (6,3 мм) и быть от одного производителя (КВТ) для гарантированной совместимости.
• Храните разъемы в сухом месте - влага может проникнуть через микроскопические трещины в изоляции при длительном хранении.
