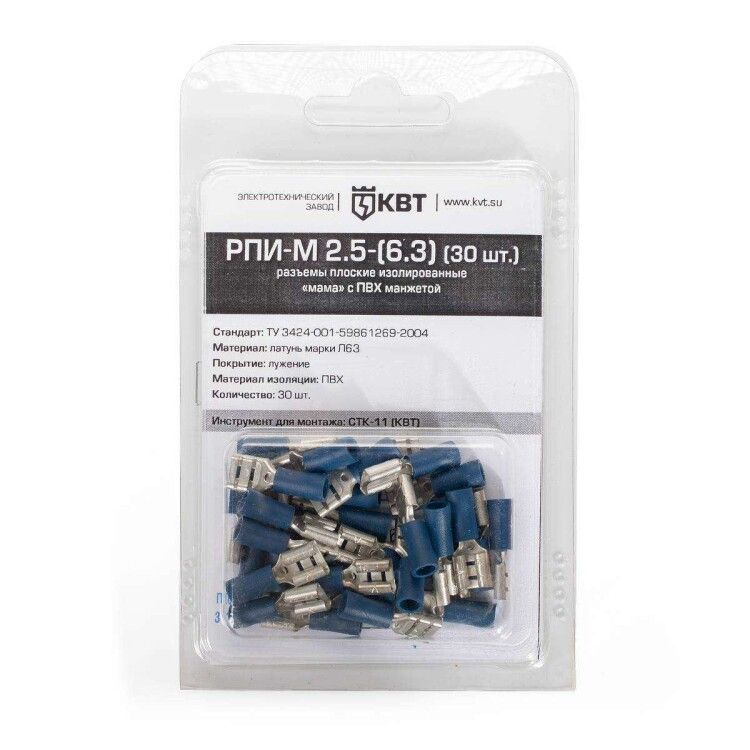

Разъем кабельный плоский изолированный «мама РПИ-М 2.5-(6.3) серия ПРОФИ - 49617 КВТ

Разъем плоский РПИ-М 2,5-(6,3) изолированный серия ПРОФИ (100шт/упак) КВТ — это надежный компонент для создания быстроразъемных соединений с использованием опрессовки, предназначенный для работы с многожильными медными проводами в электрооборудовании. Бренд КВТ предлагает этот разъем как часть серии РПИ-М, совместимый с контактами типа «папа» и подходящий для промышленных и распределительных систем.

Назначение и область применения

Разъем плоский РПИ-М 2,5-(6,3) изолированный серия ПРОФИ (100шт/упак) КВТ используется для создания временных или постоянных соединений между гибкими многопроволочными медными проводами и разъемами типа «папа». Применяется в устройствах, где требуется частая сборка-разборка: панели управления, силовые щиты, оборудование с быстросменными модулями, станки, конвейеры, системы автоматизации.

Технические характеристики

• Тип: разъем «мама» с изоляцией
• Номинальное сечение провода: 1,5–2,5 мм²
• Размер контакта: 6,3 × 0,8 мм — соответствует стандартным разъемам «папа»
• Номинальный ток: 27 А
• Номинальное напряжение: 1000 В
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ (класс горючести V-0 по UL94)
• Цвет изоляции: синий
• Внутренний диаметр гильзы: 2,3 мм — обеспечивает плотную посадку на жилу
• Температурный диапазон: от –10 °C до +75 °C
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-М 2,5-(6,3) изолированный серия ПРОФИ (100шт/упак) КВТ предназначен исключительно для использования с контактами типа «папа» — такими, как РПИ-П или штыревые выводы на клеммниках. Для установки необходима опрессовка: используйте клещи с матрицей, соответствующей размеру 6,3 мм. Убедитесь, что зачищенная жила полностью помещается в гильзу, а изоляция провода не попадает в зону опрессовки. Неправильно выполненная опрессовка снижает надежность соединения и может вызвать перегрев.

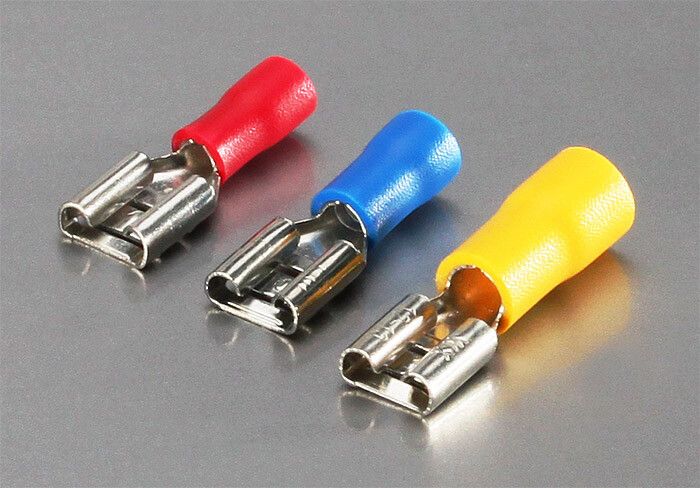

Особенности конструкции

Конструкция разъема РПИ-М 2,5-(6,3) изолированный серия ПРОФИ (100шт/упак) КВТ включает два ключевых элемента повышающих надежность:

• Поперечные засечки внутри металлической гильзы — обеспечивают механическое сцепление с многопроволочной жилой, предотвращают выскальзывание даже при вибрациях.
• Замковый фиксатор на корпусе — позволяет защелкнуть разъем с «папа»-контактом, удерживая его от случайного выпадения при нагрузках и перемещении.

Изоляция из ПВХ покрывает всю металлическую часть, кроме контактной площадки, обеспечивая безопасность и защиту от короткого замыкания.

Преимущества

• Высокая механическая прочность благодаря засечкам и фиксатору — подходит для условий с вибрацией.
• Луженое покрытие снижает окисление и улучшает проводимость при длительной эксплуатации.
• Самозатухающая изоляция (V-0) повышает пожаробезопасность.
• Стандартный размер 6,3×0,8 мм гарантирует совместимость с большинством промышленных клеммников.
• Синий цвет изоляции упрощает визуальную идентификацию в сложных коммутационных схемах.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов — риск плохой опрессовки и разрушения жилы.
• Температура выше +75 °C недопустима — изоляция теряет форму и начинает деформироваться.
• Напряжение свыше 1000 В запрещено — хотя в описании указано 400 В, официально допущено до 1000 В; соблюдайте нормативы проекта.
• Не рекомендовано использование во взрывоопасных средах — отсутствует взрывозащита.
• Не предназначена для внешнего монтажа — изоляция не рассчитана на УФ-излучение и осадки.

Примеры использования

• Подключение двигателей к частотным преобразователям через быстросъемные клеммы.
• Соединение датчиков и исполнительных механизмов в цепях автоматики.
• Монтаж временных тестовых цепей на стендах.
• Обвязка оборудования в пищевой и фармацевтической промышленности — благодаря легкости очистки и химической стойкости ПВХ.

Практические советы

• Выбирайте инструмент для опрессовки с точным соответствием размеру 6,3 мм — некорректный инструмент повредит контакт или не обеспечит герметичность.
• Перед опрессовкой проверьте глубину зачистки: жила должна входить в гильзу до упора, но не торчать из нее.
• При работе в условиях высоких вибраций дополнительно закрепите разъем на корпусе или кабельном канале.
• Не используйте разъемы с трещинами в изоляции — даже микротрещины могут стать причиной пробоя.
• Упаковка содержит 100 штук — удобна для массового монтажа, но после вскрытия храните в сухом месте, чтобы избежать конденсата.
