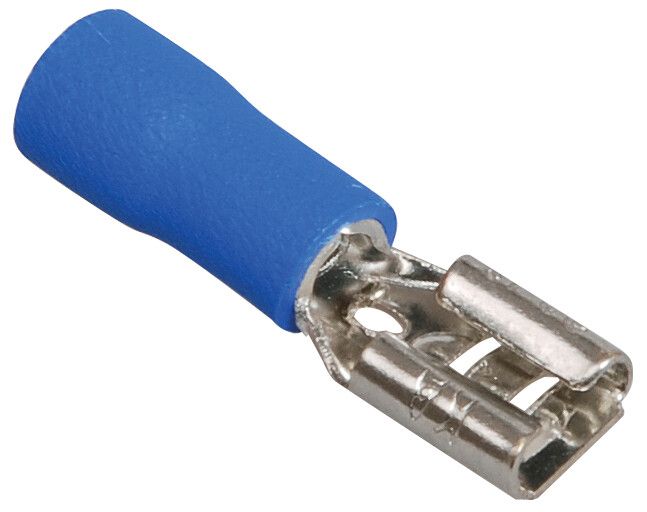

Разъем РпИм2-5-0,8 плоский (20 шт) | URM10-4-D25-D23-5 IEK

Разъем плоский РпИм 2-5-0.8 (20 штук) от IEK - это изолированный наконечник типа гильза, предназначенный для надежного и быстрого соединения проводов сечением 1,5–2,5 мм2. Удобен для монтажа в распределительных щитах, автоматике и управления оборудованием, где требуется частое переключение цепей.

Назначение и область применения

Разъем плоский РпИм 2-5-0.8 (20 штук) используется для создания разъемных соединений по принципу «вилка-розетка». Он позволяет легко отключать и подключать участки электрической цепи без демонтажа проводов. Подходит для сборки панелей управления, подключения датчиков, исполнительных механизмов, устройств автоматики и других систем, где важна скорость обслуживания и возможность изменения конфигурации.

Технические характеристики

• Материал токоведущей части: медь - обеспечивает высокую проводимость и устойчивость к нагреву
• Номинальное сечение провода: 1,5–2,5 мм2 - оптимально для слаботочных и среднегрузовых цепей
• Тип исполнения: гильза - защищает жилу провода и обеспечивает плотную фиксацию при обжиме
• Наружный диаметр: 4,3 мм - соответствует стандартным контактам и клеммным колодкам
• Внутренний диаметр: 2,3 мм - точно подходит для проводов указанного сечения
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Срок службы: 5 лет - рассчитан на длительную работу в условиях нормальной эксплуатации

Совместимость и монтаж

Разъем плоский РпИм 2-5-0.8 (20 штук) совместим с большинством стандартных клеммных колодок и разъемными платформами, имеющими зажимы под гильзовые наконечники. Для установки используйте обжимной инструмент с матрицей для сечения 1,5–2,5 мм2. Обжим должен быть равномерным - не допускайте перекоса или недожима, чтобы избежать перегрева и потери контакта. После обжима проверьте прочность соединения легким растяжением провода.

Безопасность и стандарты

Разъем плоский РпИм 2-5-0.8 (20 штук) изготовлен в соответствии с требованиями к качеству продукции IEK. Материалы изоляции (ПВХ) соответствуют нормам по горючести и термостойкости. Применяется в сетях до 1000 В переменного тока. Не предназначен для работы во взрывоопасных зонах или при температуре выше +70 C.

Преимущества

• Удобство быстрой замены - не требует перепайки или резки проводов
• Защита от случайного отсоединения благодаря плотному обжиму и изоляции
• Цветная маркировка (синий) ускоряет идентификацию цепей при обслуживании
• Высокая долговечность материала - медь с ПВХ-изоляцией выдерживает многократные подключения

Ограничения применения

• Не применяется для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - риск перегрева или плохого контакта
• Не рекомендован для постоянной нагрузки свыше 16 А - превышение может вызвать нагрев и деформацию
• Не предназначен для открытых внешних установок - ПВХ-изоляция не защищена от УФ-лучей и осадков
• Не использовать в местах с вибрацией без дополнительной фиксации - возможен самопроизвольный выход из клеммы

Примеры использования

• Подключение датчиков температуры и давления в панелях управления станков
• Переключение режимов работы конвейерных линий через коммутируемые группы клемм
• Обеспечение быстрого доступа к цепям питания в распределительных щитах для профилактики
• Сборка временных тестовых схем в лабораториях и сервисных центрах

Практические советы

• Выбирайте разъем плоский РпИм 2-5-0.8 (20 штук) только для медных однопроволочных или многопроволочных проводов - не подходят алюминиевые
• Проверяйте соответствие диаметра отверстия в клемме (не менее 4,3 мм) перед установкой
• Храните в сухом месте - влага снижает качество контакта даже при наличии изоляции
• Запасайте комплекты по 20 штук - часто требуется замена нескольких наконечников сразу после ремонта
• Артикул urm10-4-d25-d23-5 - сохраняйте его при заказе запасных элементов, чтобы избежать несовместимости
