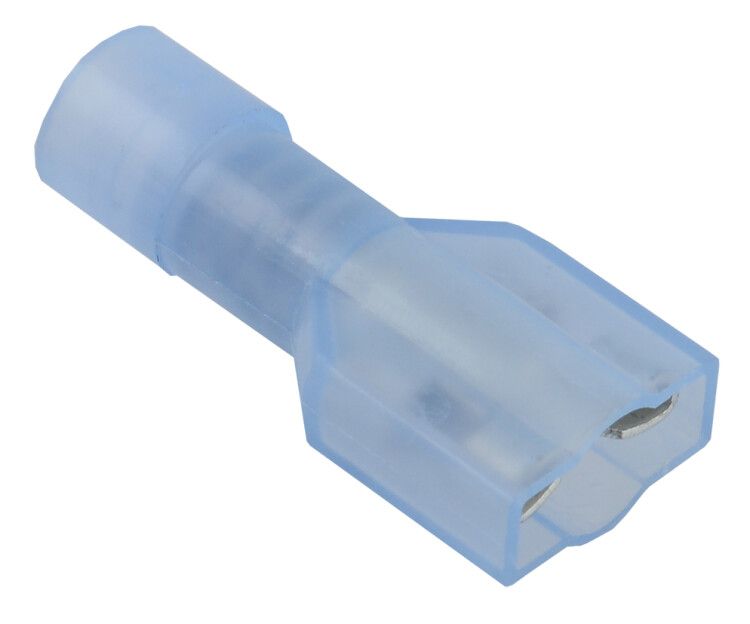

Разъем РпИм-н 2-7-0,8 плоский (100 шт) | URM21-D25-D23-5 IEK

Разъем РпИм-н 2-7-0.8 плоский (100 шт) от бренда IEK - это надежная гильзовая клемма типа «мама» для быстроразъемного соединения многожильных медных проводов сечением 1,5–2,5 мм2. Удобна для сборки распределительных щитов, управления оборудованием и других задач, где требуется частый демонтаж. Артикул urm21-d25-d23-5.

Назначение и область применения

Разъем РпИм-н 2-7-0.8 плоский (100 шт) используется для создания быстроразъемных соединений между многопроволочными медными проводами и соответствующими разъемами типа «папа». Применяется там, где нужна частая перестановка, обслуживание или диагностика цепей - например, в силовых щитах, на станках, конвейерах, системах автоматизации и вентиляции. Подходит для работы в условиях постоянной вибрации благодаря удерживающему замковому механизму.

Технические характеристики

• Тип изделия: Разъем «мама» (гильза)
• Номинальное сечение провода: 1,5–2,5 мм2
• Номинальное напряжение: до 380 В
• Материал контактов: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Полиамид (PA) - высокая механическая прочность, термостойкость, устойчивость к химическим воздействиям
• Цвет изоляции: Синий - стандартизированная цветовая маркировка для удобства идентификации
• Форма контакта: Плоский - совместим с разъемами типа «папа» с плоскими контактами
• Количество в упаковке: 100 штук
• Гарантийный срок: 3 года

Совместимость и монтаж

Разъем РпИм-н 2-7-0.8 плоский (100 шт) совместим только с разъемами типа «папа» того же семейства - с плоскими контактами и аналогичным размером. Для установки необходимо:

• Зачистить изоляцию с провода на длину, указанную в инструкции (обычно 6–8 мм)
• Вставить провод в гильзу до упора
• Обжать специальным прессом с матрицей для сечения 1,5–2,5 мм2
• Убедиться, что обжим плотный - провод не должен выскальзывать
• Подключить к разъему «папа» - защелка должна щелкнуть, фиксация будет слышна

Не используйте обычные клещи - только профессиональный обжимной инструмент. Неправильный обжим снижает надежность соединения и может вызвать нагрев.

Безопасность и стандарты

Разъем РпИм-н 2-7-0.8 плоский (100 шт) соответствует требованиям к безопасности для электроустановок до 1000 В переменного тока. Материалы изоляции (полиамид) и контактов (латунь) обеспечивают устойчивость к перегрузкам и коротким замыканиям в пределах заявленных параметров. Гарантия 3 года подтверждает соответствие внутренним стандартам IEK.

Преимущества

• Замковый фиксатор исключает случайное выпадение контакта даже при вибрациях
• Высокая долговечность материала - полиамид не трескается при температуре от –40C до +105C
• Синий цвет легко отличается от других клемм - снижает риск ошибок при монтаже
• Плоская форма позволяет компактно располагать несколько разъемов рядом
• Упаковка по 100 шт - экономично для массового монтажа

Ограничения применения

• Не предназначена для однопроволочных жестких проводов - возможен плохой обжим и повреждение контакта
• Не использовать в средах с агрессивными химическими веществами (например, растворители, кислоты) - хотя полиамид устойчив, длительный контакт может повредить изоляцию
• Максимальное напряжение - 380 В; применение выше этого значения запрещено
• Не допускается использование с проводами меньше 1,5 мм2 или больше 2,5 мм2 - это нарушит герметичность обжима и увеличит сопротивление

Примеры использования

• Подключение двигателей к частотному преобразователю через быстроразъемные колодки
• Сборка распределительных щитов с модульными устройствами защиты
• Монтаж освещения на производстве с частым обслуживанием светильников
• Создание временных соединений при тестировании оборудования
• Автомобильные и железнодорожные системы управления (при соблюдении условий виброустойчивости)

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в гильзу - видно по метке на корпусе
• При работе в холодном помещении согрейте разъем руками перед монтажом - полиамид становится хрупким ниже –20C
• Не применяйте разъемы с поврежденной изоляцией или деформированными контактами - даже маленькая трещина может стать причиной пробоя
• Для больших партий закупайте сразу 100 шт - так выгоднее, чем покупать по 10–20 шт
• Храните в сухом месте, избегайте попадания пыли - она может затруднять защелкивание
