Разъем кабельный плоский изолированный «мама РПИ-М 1.5-(6.3) серия ПРОФИ - 49616 КВТ

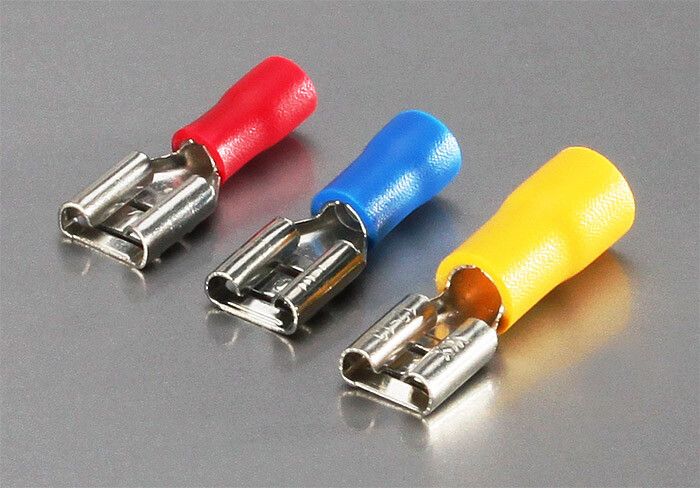

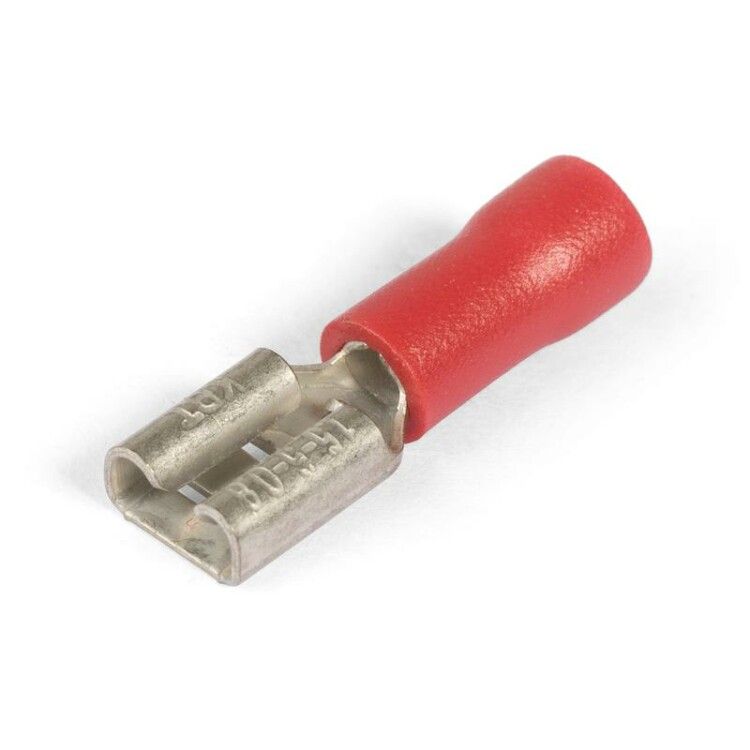

Разъем кабельный плоский изолированный РПИ-М 1,5-(6,3) серия ПРОФИ - это надежный компонент для создания долговечных соединений гибких медных проводов методом опрессовки. Бренд КВТ предлагает этот продукт в упаковках по 500 штук, обеспечивая удобство для массового монтажа в промышленных и распределительных системах.

Назначение и область применения

Разъем кабельный плоский изолированный РПИ-М 1,5-(6,3) серия ПРОФИ предназначен для соединения многожильных медных проводов с контактными элементами типов «папа» - например, с клеммами оборудования, разъемами или шинами. Применяется в электрических щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частая сборка-разборка или высокая надежность соединения. Подходит для работы в условиях постоянной вибрации и нагрузки.

Технические характеристики

• Поперечное сечение провода: 0,25–1,5 мм2 - подходит для большинства слаботочных и силовых цепей до 1,5 мм2
• Номинальный ток: 19 А - способен выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 0,4 кВ (400 В) - безопасен для сетей до 400 В переменного тока
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартным разъемам РПИ-П и аналогичным выводам «папа»
• Материал контакта: латунь Л63 - обеспечивает хорошую проводимость и механическую прочность
• Покрытие: луженое - защищает от окисления, улучшает пайку и снижает переходное сопротивление
• Материал изоляции: поливинилхлорид (ПВХ) - самозатухающий, класс горючести V-0 по UL94
• Температурная стойкость: до +75 C - допустимый рабочий температурный режим
• Внутренний диаметр: 1,7 мм - точно подобран под многопроволочные жилы нужного сечения
• Цвет изоляции: красный - стандартизирован для визуального различения цепей
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РПИ-М 1,5-(6,3) серия ПРОФИ совместим исключительно с разъемами типа «папа» РПИ-П и входами оборудования с аналогичными размерами контактов (6,3×0,8 мм). Для установки используется опрессовка специальным инструментом - пассатижами или прессом с матрицей под размер 6,3 мм. Не рекомендуется использовать паяльник: соединение рассчитано на механическую фиксацию, а не пайку. Убедитесь, что зачищенная жила полностью помещается во внутреннюю часть гильзы - недостаточная длина зачистки снижает надежность.

Особенности конструкции

Конструкция разъема включает два ключевых элемента повышающие надежность:

• Поперечные засечки внутри трубчатой части - усиливают сцепление с жилой, предотвращают проскальзывание даже при вибрации;
• Замковый фиксатор на корпусе - позволяет плотно защелкнуть разъем с контактной планкой «папа», исключая случайное выпадение.

Эти решения особенно важны в условиях промышленного оборудования, где обычные клеммы могут ослабевать со временем.

Преимущества

• Высокая механическая прочность благодаря засечкам и замковому фиксатору
• Стандартный размер контакта - легко найти совместимые разъемы и оборудование
• Луженое покрытие продлевает срок службы в агрессивной среде
• Самозатухающая изоляция повышает пожарную безопасность
• Удобная упаковка по 500 штук - экономит время при масштабном монтаже

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможна плохая опрессовка и риск разрушения жилы
• Максимальная температура эксплуатации - +75 C; не применять рядом с нагревательными элементами или в помещениях без вентиляции выше этого порога
• Не подходит для напряжений свыше 400 В - использование в сетях 660 В или выше опасно
• Не является герметичным изделием - не использовать в условиях повышенной влажности, пыли или открытых площадках без дополнительной защиты

Примеры использования

• Подключение датчиков и исполнительных механизмов на автоматических линиях
• Соединение проводов между пультом управления и станком
• Монтаж кабелей в распределительных щитах с часто меняющейся конфигурацией
• Обслуживание оборудования с быстрой заменой модулей (например, в пищевой промышленности)

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, точечно подходящей под размер 6,3 мм - некорректный инструмент деформирует гильзу и снижает надежность
• Перед опрессовкой проверьте, чтобы зачищенная жила была длиннее внутреннего канала гильзы - минимум 1–2 мм выступа для лучшего сцепления
• Проверяйте цвет изоляции: красный обычно указывает на фазу или положительный потенциал - используйте для согласованной маркировки
• При использовании в вибрирующих системах регулярно осматривайте соединения - хотя фиксаторы надежны, периодический контроль обязателен
• Храните в сухом месте - даже луженое покрытие может окислиться при длительном воздействии влаги
