Разъем плоский РППИ-М 1.5-(2.8) серия ПРОФИ КВТ 50201

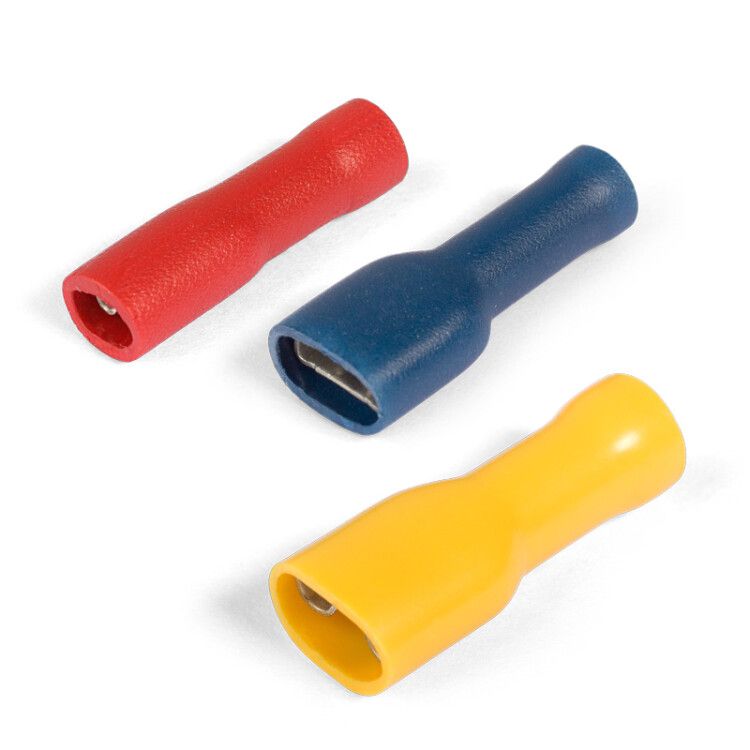

Разъем плоский РППИ-М 1.5-(2.8) полностью изолированный от компании КВТ - это готовое изолированное соединение для многожильных медных проводов с номинальным током до 19 А. Подходит для надежного подключения к клеммам оборудования типа «папа». Упакован по 500 штук, артикул 50201.

Назначение и область применения

Разъем плоский РППИ-М 1.5-(2.8) полностью изолированный предназначен для создания безопасных и долговечных соединений между многопроволочными медными проводами и контактами электрооборудования с типом «папа» - например, клеммными колодками, автоматическими выключателями или контактными пластинами. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других системах, где требуется частый демонтаж или высокая надежность соединения.

Технические характеристики

• Поперечное сечение провода: 0,5–1,5 мм2
• Номинальный ток: 19 А
• Номинальное напряжение: 400 В (0,4 кВ)
• Размер контакта: 2,8 × 0,8 мм
• Внутренний диаметр гильзы: 1,7 мм
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ (класс горючести V-0 по UL94)
• Температурная стойкость: до +75 C
• Цвет изоляции: красный
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РППИ-М 1.5-(2.8) полностью изолированный совместим с клеммами и наконечниками типа «папа» с шириной до 2,8 мм. Для установки используется специальный пресс для опрессовки - необходимо захватить не только металлическую часть гильзы, но и изолирующую манжету. Это обеспечивает герметичную фиксацию и предотвращает выпадение провода. Диаметр жилы должен соответствовать указанному сечению - 0,5…1,5 мм2. Перед монтажом убедитесь, что провод не переплетён и все strands находятся внутри гильзы.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя после удаления источника возгорания. Номинальное напряжение 400 В позволяет использовать разъем в сетях переменного тока до 50 Гц. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям к механической прочности и электробезопасности.

Преимущества

• Полностью изолированный корпус исключает риск случайного прикосновения к токоведущим частям даже при неполном монтаже.
• Засечки внутри гильзы повышают сцепление с жилой, снижают вероятность проскальзывания.
• Фиксатор замкового типа обеспечивает плотное соединение с «папа»-клеммами - не требует дополнительных болтов или винтов.
• Луженое покрытие защищает латунь от окисления, продлевает срок службы в условиях повышенной влажности.
• Красный цвет легко отличается от других цветов изоляции - удобно при обслуживании и диагностике цепей.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта.
• Максимальная рабочая температура +75 C - нельзя применять рядом с нагревательными элементами или в местах с высокой тепловой нагрузкой.
• Не подходят для постоянного погружения в жидкости или работы во взрывоопасных средах - изоляция ПВХ не рассчитана на такие условия.
• Не рекомендуются для частых перегибов или вибрационных нагрузок - лучше использовать более гибкие решения (например, кабельные наконечники с гофрой).

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Соединение проводов с клеммами частотных преобразователей или контроллеров.
• Обустройство временных соединений на испытательных стендах.
• Монтаж цепей управления на станках с ЧПУ, где требуется часто менять оборудование.

Практические советы

• Выбирайте пресс с матрицей, точно соответствующей размеру 2,8×0,8 мм - некорректная опрессовка снижает надежность.
• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в гильзу - минимальная глубина входа должна составлять всю длину металлической части.
• Не используйте этот разъем для проводов сечением больше 1,5 мм2 - есть риск перегрева и деформации изоляции.
• Храните в сухом месте - хотя изоляция термостойкая, длительное воздействие влаги может снизить адгезию луженого слоя.
• При комплектации щита группируйте разъемы одного цвета - красный цвет здесь указывает на сечение 0,5–1,5 мм2, что ускоряет диагностику.
