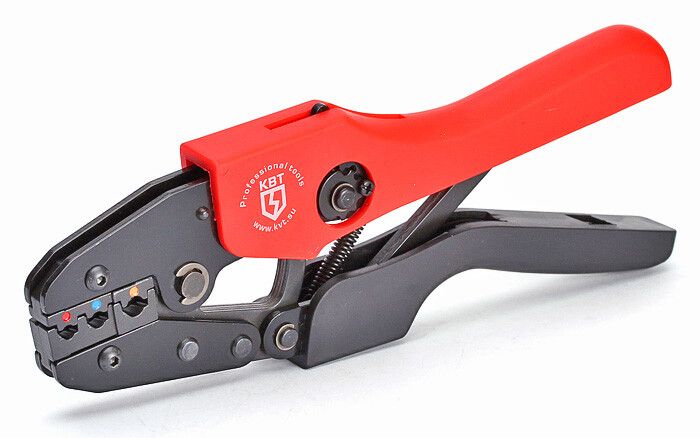

Пресс-клещи CTK-01 ПРОФИ 0.5-6 мм² КВТ 56538

Пресс-клещи CTK-01 серия ПРОФИ от бренда КВТ - это надежный ручной инструмент для обжима изолированных наконечников и гильз сечением 0,5–6 мм2. Подходят для профессионального монтажа в электроустановках, где важна прочность соединения и точность обжима.

Назначение и область применения

Пресс-клещи CTK-01 серия ПРОФИ предназначены для обжима изолированных наконечников и гильз на медных и алюминиевых проводах. Инструмент работает с типами наконечников: НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, РПИ-П(н), РПИ-М(н), ВРШИ-П(н), ВРШИ-М(н), ГСИ, ГСИ(н), ГСИ-П. Подходит для работ с проводами сечением 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4 / 6 мм2. Часто используется при монтаже силовых кабелей, в распределительных щитах, на станках, в системах автоматизации и в бытовой электромонтажной практике.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений: 0,5–6 мм2
• Форма опрессовки: овальная, двухконтурная
• Тип наконечников: изолированные наконечники и гильзы с цветными манжетами (красная, синяя, жёлтая)
• Наличие сменной матрицы: да (трёхпозиционная)
• Материал корпуса: сталь с покрытием воронение
• Автоматический возврат: есть
• Фиксация положения: да (храповый механизм с блокировкой)
• Регулировка усилия: есть (регулятор прижимного давления матриц)
• Вес: 540 г
• Длина: 220 мм
• Цвет: красный/черный

Совместимость и монтаж

Пресс-клещи CTK-01 серия ПРОФИ совместимы с наконечниками, соответствующими стандартам DIN 46228 и IEC 60947. Для правильного обжима выбирайте матрицу по цвету манжеты наконечника - каждая позиция рассчитана под конкретный диапазон сечений. Убедитесь, что зачищенная часть провода полностью помещается в наконечник перед обжимом. Матрицы легко заменяются: достаточно открыть фиксатор и вынуть текущую, установить нужную. После каждого цикла клещи автоматически возвращаются в исходное положение.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности при работе с токоведущими частями. Храповый механизм предотвращает преждевременный размыкание jaws, обеспечивая полный цикл обжима. Блокировка не позволяет инструменту открыться до окончания процесса - это снижает риск неплотного контакта и перегрева соединения. Обработка поверхности воронение повышает устойчивость к коррозии и снижает скольжение в рабочих условиях.

Преимущества

• Трёхпозиционная матрица - одна пара клещей заменяет три инструмента для разных сечений
• Храповый механизм с блокировкой гарантирует качественный обжим даже при слабом нажиме
• Регулятор усилия позволяет адаптировать давление под материал провода (медь/алюминий)
• Эргономичные рукоятки снижают нагрузку на кисть при длительной работе
• Легкий вес (540 г) и компактная длина (220 мм) удобны для работы в труднодоступных местах
• Высокая долговечность благодаря усиленной стальной конструкции

Ограничения применения

Пресс-клещи CTK-01 серия ПРОФИ не подходят для обжима неизолированных наконечников, штыревых контактных элементов или трубчатых гильз большего сечения (>6 мм2). Также не рекомендуются для работы с многожильными проводами без предварительной прессовки концов. Не используются в условиях постоянного воздействия воды или агрессивных сред - воронение защищает от влаги, но не делает инструмент герметичным.

Примеры использования

• Подключение клеммных колодок в распределительном щите
• Монтаж заземляющих проводников на металлические корпуса оборудования
• Обжим наконечников на входных кабелях ввода в дом
• Работа на конвейерных линиях с частой заменой соединителей
• Сервисное обслуживание станков с ЧПУ и промышленной автоматики

Практические советы

• Перед первым использованием проверьте соответствие матрицы и сечения провода - используйте цвет манжеты как ориентир
• Не применяйте усилие сверх нормы: храповик сам заблокирует движение при достижении требуемого давления
• При обжиме гильз убедитесь, что провод заполнен всю длину - пустоты снижают надежность соединения
• После нескольких десятков операций протирайте матрицы сухой тряпкой - грязь и остатки изоляции влияют на качество обжима
• Храните инструмент в сухом месте. При длительном хранении смажьте ось маслом для инструментов
• Посадочный диаметр провода должен точно соответствовать внутреннему диаметру наконечника - не допускайте свободного люфта
