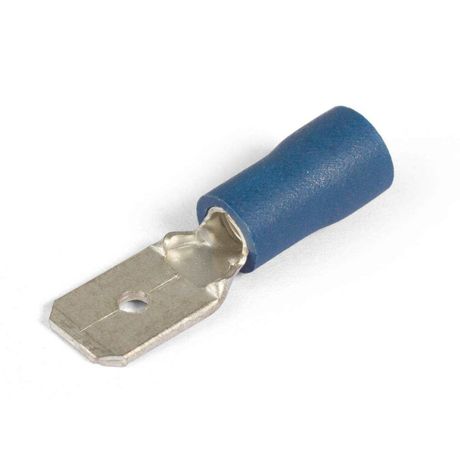

Разъем кабельный плоский изолированный «папа РПИ-П 2.5-(6.3) серия ПРОФИ - 49615 КВТ

Разъем плоский РПИ-П 2,5-(6,3) синий серия ПРОФИ (500 шт/упак) от бренда КВТ предназначен для надежного и быстрого соединения многопроволочных медных проводов сечением 1,5–2,5 мм2 методом опрессовки. Этот тип разъема широко применяется в электроустановках, где требуется прочная и долговечная контактная группа - например, в распределительных щитах, на оборудовании с частыми переподключениями. Артикул 49615 соответствует серии РПИ-П, что гарантирует совместимость с аналогичными разъемами «мама».

Назначение и область применения

Разъем плоский РПИ-П 2,5-(6,3) синий серия ПРОФИ используется для создания быстроразъемных соединений между гибкими многожильными медными проводами и ответными разъемами типа «мама». Применяется в системах управления, силовой автоматике, станках, конвейерах, осветительных установках и других устройствах, требующих частого обслуживания или замены кабелей. Подходит для работы внутри щитов, панелей и корпусов оборудования.

Технические характеристики

• Тип: Штекер («папа»)
• Сечение провода: 1,5 – 2,5 мм2
• Номинальный ток: 27 А
• Номинальное напряжение: 400 В (0,4 кВ)
• Размер контакта: 6,3 × 0,8 мм (ширина «В» - ключевой параметр для совместимости)
• Внутренний диаметр: 2,3 мм
• Материал контактов: Латунь Л63 с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ), самозатухающий, класс горючести V-0 по UL94
• Температурный диапазон: от -10 C до +75 C
• Способ монтажа: Опрессовка (зажим провода через изолирующую манжету)
• Цвет: Синий
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-П 2,5-(6,3) синий серия ПРОФИ совместим исключительно с разъемами типа «мама» РПИ-М той же серии. Для правильного соединения важно соблюдать соответствие размера контакта - ширина 6,3 мм должна точно подходить под гнездо «мама». Монтаж выполняется с помощью специального пресс-клещей: провод вставляется в трубчатую часть разъема, после чего производится опрессовка поверх изолирующей манжеты. Это обеспечивает одновременную фиксацию провода и герметизацию соединения. Отдельное отверстие в корпусе позволяет зафиксировать разъем с помощью замкового механизма - предотвращает случайное выскальзывание при вибрациях.

Особенности конструкции

Внутренняя поверхность трубчатой части разъема имеет поперечные засечки - они повышают механическую удерживающую способность при опрессовке, снижают риск проскальзывания провода. Луженый слой на латуни улучшает проводимость и защищает от окисления. Самозатухающая изоляция ПВХ не распространяет пламя, что важно для помещений с повышенными требованиями к пожаробезопасности. Синий цвет стандартизирован для удобства идентификации цепей.

Преимущества

• Высокая механическая прочность благодаря засечкам и замковому фиксатору
• Устойчивость к окислению - луженое покрытие продлевает срок службы
• Горючесть изоляции класса V-0 - безопасность в закрытых помещениях
• Опрессовка поверх манжеты - минимизация риска повреждения жилы
• Упаковка по 500 штук - экономия при масштабном монтаже

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен обрыв жилы при опрессовке
• Запрещено использовать при температурах выше +75 C - изоляция теряет форму и прочность
• Не рекомендованы для открытого монтажа вне корпусов - отсутствует степень защиты IP
• Не совместимы с разъемами других серий (например, РПИ-П другого размера)
• Недопустимо применение с проводами сечением менее 1,5 мм2 или более 2,5 мм2 - риск перегрева или плохого контакта

Примеры использования

• Подключение двигателей к частотным преобразователям
• Соединение кабелей в распределительных щитах промышленных объектов
• Обслуживание конвейерных линий с частой заменой исполнительных механизмов
• Электромонтаж в пищевых и фармацевтических производствах - благодаря самозатухающему ПВХ
• Аварийные системы освещения с быстрой заменой модулей

Практические советы

• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в трубку - не должно быть выступающих жил
• Используйте пресс-клещи с матрицей, соответствующей размеру 6,3 мм - некорректный инструмент деформирует контакт
• При сборке щита группируйте разъемы одного цвета - синий обычно обозначает цепи питания или сигнализации
• Проверяйте плотность фиксации: если разъем легко вынимается из «мама» - возможно, не установлен замковый фиксатор
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды снижает надежность
