Разъем плоский ответвительный изолированный РПИ-О 2.5-(6.3) серия ПРОФИ - 48867 КВТ

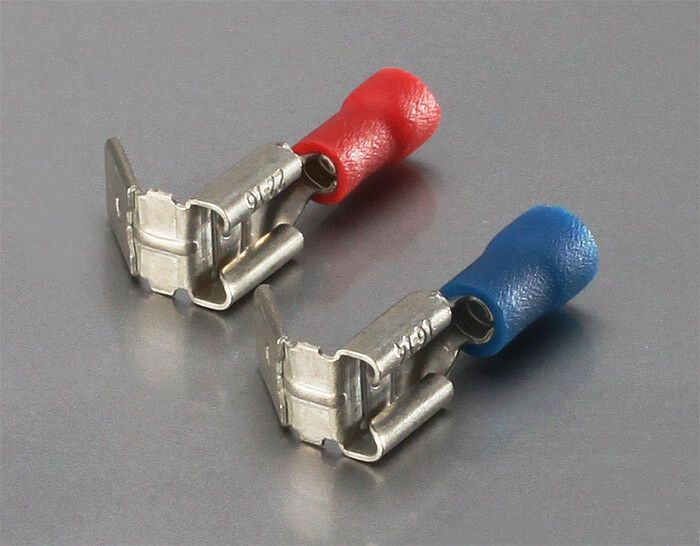

Разъем плоский ответвительный изолированный РПИ-О 2,5-(6,3) серии ПРОФИ от КВТ - это компактный соединительный элемент для создания надежных ответвлений в электрических цепях с использованием многожильных медных проводов сечением 1,5–2,5 мм2. Устройство сочетает функции «мама» и «папа» в одном корпусе, что упрощает монтаж и исключает необходимость в дополнительных переходниках.

Назначение и область применения

Разъем плоский ответвительный изолированный РПИ-О 2,5-(6,3) предназначен для безопасного и быстрого формирования ответвлений в электрических сетях до 400 В. Подходит для монтажа в распределительных щитах, на пультах управления, в оборудовании с частыми переподключениями. Применяется там, где требуется вывести дополнительную линию без разрезания основного провода - например, для подключения датчиков, освещения, реле или контрольных цепей.

Технические характеристики

• Тип: Гильза с изоляцией, двухпозиционная («мама» + «папа» в одном корпусе)
• Сечение провода: 1,5 – 2,5 мм2 (для многопроволочных медных жил)
• Номинальный ток: 27 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал контакта: Латунь Л63 с электролитическим лужением
• Материал изоляции: Самозатухающий ПВХ, класс горючести V-0 по UL94
• Термостойкость изоляции: До 75 C
• Размер контакта: 6,3 × 0,8 мм (ширина «В» соответствует стандарту РПИ-П)
• Внутренний диаметр: 2,3 мм
• Цвет изоляции: Синий
• Способ монтажа: Опрессовка специальным инструментом
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем РПИ-О 2,5-(6,3) совместим с контактами РПИ-П и РПИ-М, а также с выходными «папа»-клеммами оборудования. Для установки:

• Зачистите изоляцию с конца провода на длину, равную глубине гильзы (не более 10 мм).
• Вставьте жилу в гильзу так, чтобы она прошла через всю длину контакта - изоляция должна плотно прилегать к кромке гильзы.
• Произведите опрессовку специальными клещами с матрицей для 6,3 мм. Опрессовка выполняется **поверх** изолирующей манжеты - это обеспечивает герметичность и механическую фиксацию.
• Проверьте прочность соединения легким растяжением после монтажа.

Не используйте обычные кусачки или плоскогубцы - они повреждают контакт и снижают надежность.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя при возгорании. Номинальное напряжение 400 В позволяет применять разъем в бытовых и промышленных сетях переменного тока до 50 Гц. Луженый контакт защищен от окисления, что продлевает срок службы в условиях повышенной влажности. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям к качеству и безопасности.

Особенности конструкции

• Двухфункциональная форма: одновременно является «розеткой» (мама) и «вилкой» (папа) - можно вставить другой разъем с обеих сторон.
• Поперечные засечки внутри гильзы усиливают сцепление с жилой, предотвращая её проскальзывание.
• Конструктивные замковые фиксаторы обеспечивают надежное соединение между РПИ-О и другими разъемами серии - исключают случайное выпадение.
• Изолированная манжета защищает от короткого замыкания и внешних воздействий.

Преимущества

• Экономия места: один разъем заменяет два отдельных элемента (соединитель и ответвитель).
• Высокая механическая прочность благодаря латуни и засечкам.
• Защита от коррозии - луженое покрытие сохраняет хорошую проводимость даже в сырых помещениях.
• Удобство монтажа: не требует пайки, сварки или болтовых соединений.
• Совместимость с большинством стандартных клеммных колодок и модульных устройств.

Ограничения применения

• Не предназначено для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Максимальная температура окружающей среды - 75 C; не использовать рядом с нагревательными элементами без дополнительного теплоотвода.
• Не рекомендовано для постоянного погружения в жидкости или работы в условиях высокой запыленности без защиты IP-класса выше IP54.
• Не допускается использование с алюминиевыми проводами - риск электрохимической коррозии.

Примеры использования

• Подключение датчика температуры к клемме терморегулятора в системе вентиляции.
• Добавление аварийного света к существующей цепи питания в цеху.
• Обустройство тестовой точки на силовой плате для диагностики.
• Создание временного ответвления для подключения испытательного оборудования.
• Монтаж в щитах автоматизации на заводах, где часто меняются схемы управления.

Практические советы

• Выбирайте разъем РПИ-О 2,5-(6,3) только для проводов сечением 1,5–2,5 мм2 - меньшее сечение не обеспечит достаточного контакта, большее - вызовет деформацию гильзы.
• Перед опрессовкой проверьте, что жила полностью вошла в гильзу - видимый конец провода вне контакта недопустим.
• Для массового монтажа используйте автоматические опрессовочные клещи с регулировкой давления - это повысит точность и скорость работ.
• Храните упаковки в сухом месте, избегайте прямого солнечного света - ПВХ со временем становится хрупким.
• При необходимости замены - легко отсоединить, просто потянуть за разъем РПИ-П или РПИ-М, который в него вставлен.
