Разъем плоский неизолированный РП-М 2.5-(6.3) (100шт/упак) | 59139 КВТ

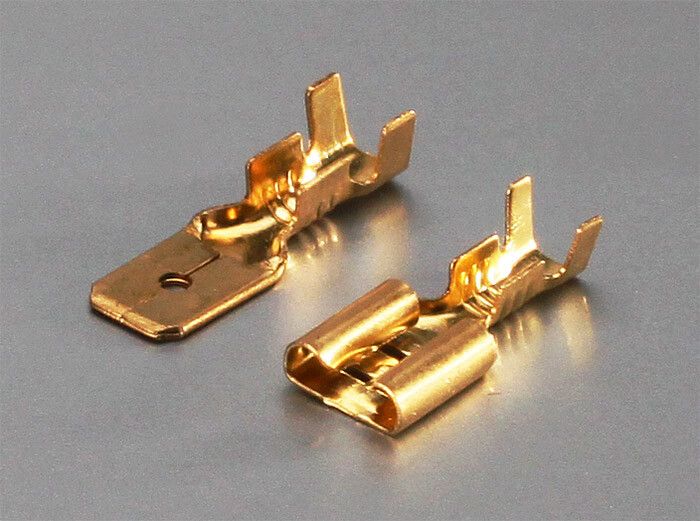

Разъем плоский неизолированный РП-М 2.5-(6.3) КВТ - это компактный металлический соединитель для надежного и виброустойчивого подключения многожильных медных проводов сечением 1,5–2,5 мм2. Применяется там, где важна устойчивость к вибрациям, перепадам температур и частые демонтажи. Артикул 59139, бренд КВТ.

Назначение и область применения

Разъем плоский неизолированный РП-М 2.5-(6.3) КВТ предназначен для создания быстроразъемных соединений между проводами и ответными элементами РП-П. Подходит для работы в условиях постоянной вибрации, высоких температур и требовательных к надежности средах. Часто применяется в промышленном оборудовании: на станках, конвейерах, системах управления, транспорте, энергооборудовании.

Технические характеристики

• Тип: разъем, неизолированный, гильза
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Размер контакта: 6,3 × 0,8 мм - соответствует ширине ответной части РП-П
• Номинальный ток: 27 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал: латунь Л63
• Покрытие: отсутствует - поверхность голая, без никелирования или олова
• Диапазон рабочих температур: от -55 C до +135 C
• Способ монтажа: опрессовка специальной матрицей
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РП-М 2.5-(6.3) КВТ совместим только с ответными плоскими разъемами РП-П того же размера. Для установки требуется двухконтурная опрессовочная матрица МПК-04 от КВТ - другие матрицы не обеспечивают нужной прочности. Обжим выполняется одновременно по жиле и по изоляции провода, что исключает проскальзывание и повышает долговечность. Установка возможна только на многопроволочные мягкие медные провода - однопроволочные не подходят.

Безопасность и стандарты

Разъем РП-М 2.5-(6.3) КВТ соответствует техническим условиям ТУ 3424-001-59861269-2004. Номинальное напряжение 400 В позволяет применять его в сетях переменного тока до 500 В. Отсутствие изоляции требует соблюдения правил электробезопасности: соединение должно быть защищено от случайного прикосновения, например, в корпусе или с использованием изолирующих колпачков.

Преимущества

• Двухконтурный обжим обеспечивает высокую механическую прочность и предотвращает вырывание провода даже при сильной вибрации
• Засечки на контактной площадке усиливают сцепление с жилой, снижают переходное сопротивление
• Фиксация замкового типа при соединении с РП-П гарантирует надежное удержание без дополнительных креплений
• Высокий температурный диапазон (-55…+135 C) допускает использование в суровых условиях
• Латунь Л63 обеспечивает хорошую электропроводность и устойчивость к коррозии

Ограничения применения

• Не предназначена для защиты от влаги и пыли - IP-класс не предусмотрен; не используйте в открытых или сырых местах без внешней герметизации
• Не подходит для однопроволочных жестких проводов - риск трещин и обрыва при обжиме
• Отсутствие покрытия делает контакт более восприимчивым к окислению в агрессивных средах - рекомендуется периодическая проверка состояния
• Требуется точное соответствие размера контакта (6,3 мм) и матрицы МПК-04 - использование других инструментов приведёт к плохому соединению

Примеры использования

• Подключение двигателей на промышленных конвейерах
• Соединение кабелей в системах автоматического управления станков
• Электроснабжение вагонов метро и железнодорожного транспорта
• Обвязка термических печей и нагревательных элементов
• Аппаратура вентиляции и кондиционирования с высокой вибрацией

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила будет торчать, слишком короткая - плохо обжимается
• Используйте только матрицу МПК-04 от КВТ - другие инструменты не дают двухконтурного давления
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод - он не должен выскакивать
• При работе в условиях высокой влажности или химической активности - регулярно осматривайте контакты на наличие окислов
• Не смешивайте разъемы РП-М с другими сериями - даже небольшое расхождение в размерах (например, 4,8 мм вместо 6,3 мм) приведёт к плохому контакту
