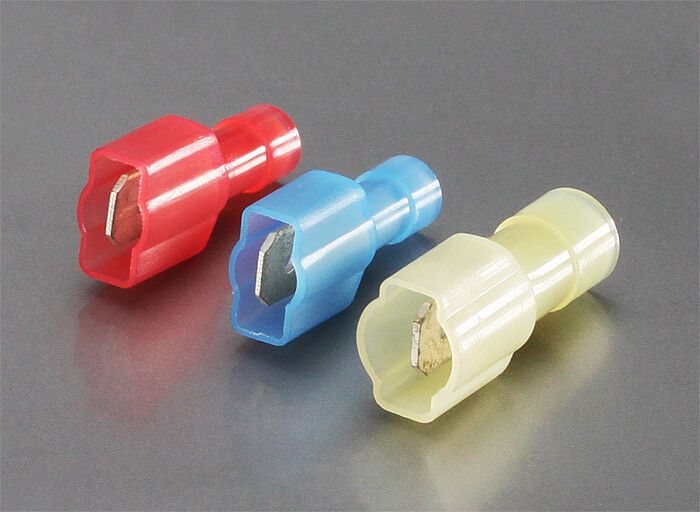

Разъем плоский полностью изолированный «папа РПИ-П(н) 2.5-(6.3) серия ПРОФИ - 56747 КВТ

Разъем плоский полностью изолированный РПИ-П(н) 2,5-(6,3) КВТ - это надежный штекерный разъем для создания безопасных, быстроразъемных и полностью изолированных соединений многопроволочных медных проводов сечением 1,5–2,5 мм2. Разъемы РПИ-П(н) 2,5-(6,3) КВТ подходят для монтажа в электрооборудовании, где важна защита от случайного прикосновения и устойчивость к перегреву.

Назначение и область применения

Разъем плоский полностью изолированный РПИ-П(н) 2,5-(6,3) КВТ предназначен для создания быстроразъемных соединений между многопроволочными медными проводами. Применяются в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частая сборка/разборка цепей или высокая степень защиты от поражения током. Подходят для работы в условиях повышенной влажности и запыленности благодаря защищенной конструкции.

Технические характеристики

• Поперечное сечение провода: 1,5–2,5 мм2
• Номинальный ток: 27 А
• Номинальное напряжение: до 400 В (0,4 кВ)
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр: 2,3 мм - соответствует диаметру многожильного провода 1,5–2,5 мм2
• Материал корпуса: латунь Л63
• Покрытие контактов: электролитическое лужение - снижает окисление и повышает долговечность соединения
• Материал изоляции: самозатухающий нейлон без галогенов - устойчив к возгоранию и химическим воздействиям
• Температурная стойкость: до +105 C
• Способ монтажа: опрессовка - кабель вставляется в разъем, после чего обжимается специальным инструментом
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Нормативный документ: ТУ 3424-001-59861269-2004
• Фасовка: 100 штук в упаковке

Совместимость и монтаж

Разъем РПИ-П(н) 2,5-(6,3) КВТ является штекером ("папа") и совместим с гнездовым аналогом РПИ-М(н) того же типоразмера. Для правильного монтажа:

• Зачистите конец провода на длину, равную глубине входа разъема (не более 10 мм);
• Вставьте провод в разъем - конусообразное сужение обеспечивает легкое прохождение даже спутанной многопроволочной жилы;
• Обожмите изолирующую часть разъема специальными клещами с матрицей для 6,3 мм - важно обжимать именно корпус, а не металлический контакт;
• Проверьте прочность соединения: при правильной опрессовке провод не вытягивается из разъема;
• Для фиксации в гнезде используйте замковый фиксатор - он вставляется в отверстие на корпусе разъема и предотвращает самоотсоединение.

Не допускается монтаж на однопроволочные (монолитные) провода - они не обеспечивают достаточного контакта при опрессовке.

Безопасность и стандарты

Разъемы РПИ-П(н) 2,5-(6,3) КВТ имеют полностью изолированную конструкцию, исключающую доступ к токоведущим элементам при установленном соединении. Это соответствует требованиям безопасности для оборудования класса II. Самозатухающий нейлон не распространяет горение и не выделяет токсичных газов при нагреве. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие российским нормам качества.

Особенности конструкции

• Конструкция «Easy Entry» - конусообразный вход позволяет легко ввести многопроволочную жилу без усилий и повреждения проводников.
• Поперечные засечки внутри трубчатой части - увеличивают площадь сцепления с жилой, предотвращают проскальзывание и обеспечивают механическую прочность.
• Двойной контур изоляции - при соединении с гнездом («мама») изоляция обоих разъемов плотно прилегает друг к другу, создавая дополнительный барьер против пробоя и попадания влаги.
• Отверстие для замкового фиксатора - обеспечивает надежное соединение с гнездом, особенно в вибрационных средах.

Преимущества

• Полностью изолированная конструкция - безопасность при работе под напряжением без необходимости в дополнительной изоляции.
• Высокая термостойкость - можно использовать в местах с локальным нагревом (например, рядом с реле или преобразователями).
• Стандартный цвет - синий цвет упрощает визуальный контроль и группировку цепей.
• Удобство монтажа - не требуют пайки, сварки или сложных инструментов; достаточно обжимных клещей.
• Поддержка ответвлений - совместимы с ответвителем ОВТ для организации ответвления без разрезания основного провода.

Ограничения применения

• Не предназначены для постоянного погружения в жидкости - хотя изоляция герметична, разъем не имеет IP-защиты выше уровня IP20.
• Не рекомендованы для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт.
• Не используются в цепях переменного тока выше 400 В - превышение напряжения может вызвать пробой изоляции.
• Не подходят для алюминиевых проводов - материал контакта рассчитан на медь.
• Не следует применять в условиях температуры ниже –40 C - нейлон становится хрупким и может треснуть при механическом воздействии.

Примеры использования

• Соединение проводов в пультах управления промышленным оборудованием.
• Монтаж силовых цепей в станках ЧПУ, где часто меняются инструменты и требуется быстрая перенастройка.
• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Создание временных соединений при тестировании электронных устройств.
• Ответвление цепи через разъем ОВТ - например, для подключения дополнительного освещения от основного кабеля.

Практические советы

• Выбирайте обжимные клещи с матрицей, точно соответствующей размеру 6,3 мм - некорректный инструмент повредит изоляцию или не обеспечит нужного давления.
• Перед монтажом проверяйте, что провод не имеет обрывов или перегибов - деформация жилы снижает надежность соединения.
• При установке нескольких разъемов в одном месте - соблюдайте шаг между ними, чтобы избежать перегрева и затрудненного обслуживания.
• Храните разъемы в сухом помещении - длительное воздействие влаги может снизить качество луженого покрытия.
• Для массового монтажа используйте упаковки по 100 шт. - экономически выгоднее и удобнее для складского учета.
