Разъем плоский РпИм OptiKit S-Pm-PVC-2-250(100шт) | 278086 КЭАЗ

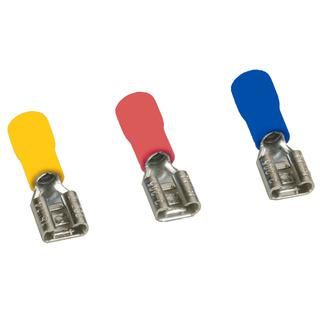

Разъем плоский РпИм OptiKit S-Pm-PVC-2-250 (100 шт.) - это гильзовый разъем из латуни с ПВХ-изоляцией, предназначенный для надежного и быстрого соединения проводов сечением 1,5–2,5 мм2 в цепях переменного и постоянного тока до 400 В. Бренд КЭАЗ и серия OptiKit обеспечивают соответствие промышленным требованиям к прочности и долговечности.

Назначение и область применения

Разъем плоский РпИм OptiKit S-Pm-PVC-2-250 (100 шт.) используется для оконцевания одножильных и многожильных проводов, чтобы обеспечить контакт типа «мама». Он позволяет быстро подключать и отключать провода без пайки - идеально для сборки щитов, подключения датчиков, управления оборудованием и других задач, где требуется частая перестановка или обслуживание.

Технические характеристики

• Тип изделия: гильзовый разъем (тип «мама»)
• Номинальное поперечное сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Размер контакта: 6,3 × 0,5 мм (стандартная ширина и толщина)
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: синий - соответствует стандартной цветовой маркировке для нулевых проводников (N)
• Диапазон рабочих температур: от -40 C до +80 C - подходит для холодных и жарких условий

Совместимость и монтаж

Разъем плоский РпИм OptiKit S-Pm-PVC-2-250 (100 шт.) совместим с клеммными колодками и разъемами стандарта 6,3×0,5 мм - такими как на контроллерах, реле, терминалах и модульном оборудовании. Для установки используйте обжимной инструмент с матрицей для гильз 6,3 мм. Убедитесь, что зачищенная часть провода полностью помещается внутри гильзы - не более 6 мм. Обжим должен быть плотным, без зазубрин и трещин на изоляции.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для оборудования низкого напряжения. Материалы изоляции (ПВХ) и контактов (латунь) не выделяют токсичных веществ при нормальной эксплуатации. Применяется в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-5-1 для коммутационных устройств.

Преимущества

• Высокая надежность соединения благодаря качественной латунной гильзе
• Удобство монтажа - не требует пайки, подходит для массового производства
• Стойкая ПВХ-изоляция предохраняет от случайных замыканий и механических повреждений
• Синий цвет изоляции упрощает идентификацию нулевого провода в распределительных системах
• Широкий температурный диапазон позволяет использовать в условиях сурового климата

Ограничения применения

• Не предназначен для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не рекомендован для высокочастотных сигналов - из-за паразитной индуктивности гильзы
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может деформироваться
• Не является герметичным - не подходит для открытых уличных установок без дополнительной защиты

Примеры использования

• Подключение датчиков температуры и давления к PLC-контроллерам
• Сборка силовых щитов с автоматическими выключателями и реле
• Коммуникационные линии на конвейерах и станках с ЧПУ
• Замена старых разъемов в существующих системах управления
• Обслуживание освещения и систем сигнализации с напряжением до 400 В

Практические советы

• Перед обжимом проверьте, что провод зачищен точно на нужную длину - слишком длинный конец может выпасть, слишком короткий - плохо закрепится
• Используйте только подходящий обжимной инструмент - некачественный обжим снижает срок службы соединения
• Храните разъемы в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может повредить контакт
• При использовании в панелях с большим числом разъемов - группируйте их по цвету и функции для удобства диагностики
• Артикул 278086 от КЭАЗ - оптимальный выбор для проектов, где важна совместимость с другими изделиями серии OptiKit T/S
