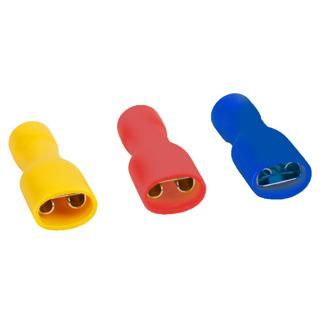

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 2-250(100шт) | 282896 КЭАЗ

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 2-250 - это надежный контактный элемент для оконцевания проводов сечением 1,5–2,5 мм2, обеспечивающий безопасное и быстрое подключение в цепях до 400 В. Упакован в комплекты по 100 штук, продукт соответствует требованиям КЭАЗ Optima и предназначен для массового монтажа в промышленной автоматике.

Назначение и область применения

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 2-250 используется для создания гибкого, легко разъединяемого соединения между проводом и клеммой типа «мама». Подходит для коммутационных цепей переменного и постоянного тока до 400 В. Применяется в распределительных щитах, на пультах управления, в системах автоматизации, на станках, конвейерах и других устройствах, где требуется частое обслуживание или замена проводов.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Размер контакта: 6,3 × 0,5 мм - совместим с большинством стандартных клеммных колодок
• Материал контакта: латунь - высокая проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - термостойкий, химически стойкий, не распространяет горение
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях
• Исполнение: гильза - опрессовывается на жилу, не требует пайки

Совместимость и монтаж

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 2-250 рассчитан на установку через опрессовку. Монтаж выполняется специальным клещами - зажимается изоляционная манжета, а не сама жила. Это предохраняет проводник от повреждений и гарантирует герметичность соединения. Совместим с клеммными колодками, имеющими ширину разъема 6,3 мм. Не используйте с клеммами меньшего размера - возможна плохая фиксация. Для точного монтажа проверьте соответствие размера контакта вашей клемме перед сборкой.

Безопасность и стандарты

Разъем спроектирован так, чтобы исключить случайное прикосновение к токоведущим частям после установки. Соединение с другими разъемами РпвИм и РпИп полностью закрывает медную часть, снижает риск поражения током и короткого замыкания. Произведён в соответствии с внутренними стандартами КЭAZ Optima, соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Удобство монтажа: не нужна пайка, достаточно опрессовки
• Высокая механическая прочность: латунный контакт выдерживает многократные подключения
• Стабильность в широком диапазоне температур - подходит для холодных и нагреваемых помещений
• Защита от доступа к токоведущим частям благодаря изоляции
• Цветная маркировка (синий) позволяет быстро отличить этот разъем от других
• Фасовка по 100 шт. - экономично для крупных проектов

Ограничения применения

• Не применяйте для проводов меньше 1,5 мм2 - есть риск перегрузки и перегрева
• Не допускается использование в средах с повышенным уровнем масла, растворителей или агрессивных паров - ПВХ может деформироваться
• Запрещено применять в цепях выше 400 В - выход за пределы номинала опасен!
• Не рекомендуются для мобильных устройств с постоянной вибрацией без дополнительной фиксации

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления
• Сборка силовой части частотных преобразователей
• Обвязка кнопочных постов и светозвуковых сигнализаторов
• Монтаж в щитах автоматического освещения и HVAC-систем
• Замена старых разъемов в модернизируемом оборудовании

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - слишком длинная жила выступит и может вызвать пробой
• Выбирайте клещи с матрицей под 6,3×0,5 мм - некорректный инструмент приведёт к плохому контакту
• Проверяйте плотность опрессовки: разъем не должен болтаться в клемме после монтажа
• При использовании в серийном производстве сохраняйте запас - один бракованный разъем может остановить всю линию
• Артикул 282896 и бренд КЭАЗ Optima указывают на оригинальное качество; аналоги часто имеют менее точные размеры и более хрупкую изоляцию
