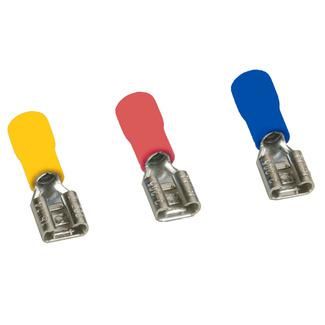

Разъем плоский РпИм OptiKit S-Pm-PVC- 1,25-250(100шт) | 278084 КЭАЗ

Разъем плоский РпИм OptiKit S-Pm-PVC- 1,25-250 (100 шт.) от КЭАЗ - это гильзовые разъемы для надежного и быстрого соединения проводов сечением 0,5–1,5 мм2 в электрических цепях до 400 В. Упакованы по 100 штук, подходят для массового монтажа в автоматике, панелях управления и силовой аппаратуре.

Назначение и область применения

Разъем плоский РпИм OptiKit S-Pm-PVC- 1,25-250 (100 шт.) предназначен для оконцевания одножильных и многожильных проводов, чтобы обеспечить прочное и легко разъединяемое соединение типа «мама». Применяются там, где требуется частое подключение и отключение - например, в распределительных щитах, на станках, конвейерах, системах автоматизации и контрольной аппаратуре. Подходят для работы как с переменным, так и с постоянным током.

Технические характеристики

• Тип изделия: Разъем гильзовый
• Размер контакта: 6,3 × 0,5 мм - соответствует стандартному размеру для плоских разъемов
• Номинальное напряжение: 400 В
• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Материал контактов: Латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Материал изоляции: Поливинилхлорид (ПВХ) - термостойкий, устойчивый к механическим воздействиям
• Цвет изоляции: Красный - визуальное отличие от других разъемов, удобство при сборке
• Диапазон рабочих температур: от -40 C до +80 C - допускает применение в холодных и жарких условиях

Совместимость и монтаж

Разъем плоский РпИм OptiKit S-Pm-PVC- 1,25-250 (100 шт.) совместим с любыми стандартными плоскими разъемами типа «мама» с размером 6,3×0,5 мм. Для установки используется обжимной инструмент с матрицей под размер 6,3 мм. Обжим должен быть равномерным - не пережимать изоляцию и не повреждать жилу. После обжима проверьте герметичность соединения: провод не должен выскальзывать при легком усилии.

Безопасность и стандарты

Разъемы соответствуют требованиям к безопасности для оборудования низкого напряжения. Материалы изоляции (ПВХ) и контактов (латунь) обеспечивают устойчивость к перегреву и возгоранию в пределах заявленного температурного диапазона. Номинальное напряжение 400 В позволяет использовать их в большинстве промышленных сетей, однако не рекомендуются для высоковольтных цепей выше указанного значения.

Преимущества

• Высокая надежность соединения благодаря плотному обжиму латунной гильзы
• Удобная красная изоляция - ускоряет идентификацию фаз или цепей при сборке
• Широкий температурный диапазон - работают даже в неотапливаемых помещениях зимой
• Упаковка по 100 шт. - оптимальна для крупных проектов и серийного производства
• Совместимость с продукцией серии OptiKit T/S - можно комбинировать с другими элементами комплекта

Ограничения применения

• Не применяются для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Не предназначены для открытого монтажа в агрессивных средах (например, с химическими парами или маслом) - ПВХ не устойчив к растворителям
• Не используются в цепях свыше 400 В - риск пробоя изоляции
• Не подходят для многократных подключений/отключений вручную - рассчитаны на стационарное использование с последующим закреплением в разъеме

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления
• Сборка клеммных колодок на промышленных автоматах
• Заводское соединение проводов внутри станков и конвейеров
• Обслуживание систем освещения и сигнализации с частым доступом

Практические советы

• Перед обжимом зачистите провод точно на длину гильзы - лишняя жила снижает надежность
• Используйте только инструмент с правильной матрицей (6,3 мм); некорректный обжим - основная причина отказов
• Проверяйте цвет изоляции перед монтажом - красный часто указывает на фазу, особенно в многофазных системах
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может снизить долговечность
• При использовании в составе OptiKit S/Pm - сочетаются с аналогичными разъемами этой же серии, что упрощает стандартизацию
