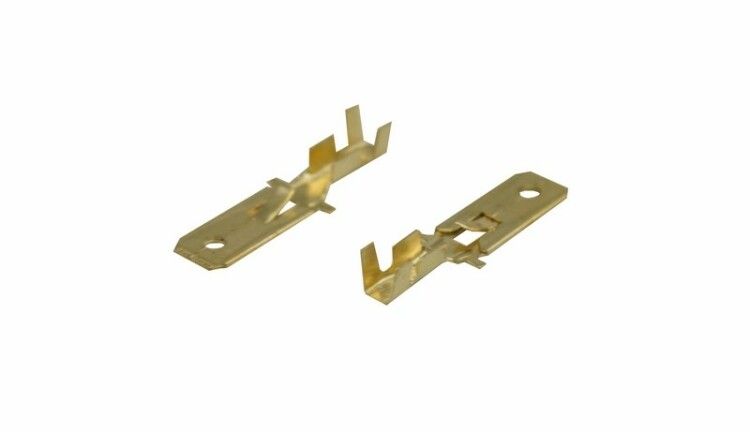

Клемма плоская штекер 6.3 мм 0,5-1.5 кв (РП-п 1.5-(6.3) L = 25,5 мм), REXANT - 08-0911 MEET

Клемма плоская штекер 6.3 мм 0,5-1.5 кв мм (РП-п 1.5-(6.3)) от REXANT — это неизолированный металлический контакт для надёжного и многократного подключения проводов в условиях вибрации и высоких температур. Артикулы etm08-0911 и 08-0911 подходят для монтажа в автопроме, железнодорожной технике и других подвижных системах.

Назначение и область применения

Клемма плоская штекер 6.3 мм (РП-п 1.5-(6.3)) применяется для соединения многожильных медных проводов с гнездовыми разъёмами. Подходит там, где требуется частое отключение и переподключение — например, при обслуживании оборудования, на подвижных объектах: автомобилях, вагонах, самолётах, судах. Также используется в пультах управления, распределительных щитах и на сборочных линиях, где важна скорость монтажа и надёжность контакта.

Технические характеристики

• Тип контакта: штекер (папа) — вставляется в гнездовой разъём
• Сечение провода: 0,75–1,5 мм² — оптимально для медных многожильных проводов
• Размер контакта: 6,3 × 0,8 мм — соответствует стандартным гнёздам 6,3 мм
• Максимальный ток: 15 А — допустимая нагрузка при нормальных условиях
• Материал: латунь — хорошая проводимость, устойчивость к коррозии
• Изоляция: отсутствует — требует внешней защиты или установки в корпус
• Общая длина: 25,5 мм
• Температурный диапазон: от -55 °C до +135 °C — работает в экстремальных условиях
• Количество контактов: один

Совместимость и монтаж

Клемма плоская штекер 6.3 мм (РП-п 1.5-(6.3)) совместима с любыми гнёздами стандарта 6,3 мм. Для надёжного соединения необходимо использовать пресс-клещи — обжим должен выполняться одновременно по жиле и изоляции. Рекомендуются модели: HT-202 (арт. 12-3031/3032), HT-230 (арт. 12-3101/3001), HT-301 (арт. 12-3020). Без правильного обжима контакт будет греться и выходить из строя. Убедитесь, что провод полностью вошёл в трубку клеммы перед обжимом.

Особенности конструкции

У клеммы есть выступ в основании — он фиксируется в замковом механизме гнезда, предотвращая случайное выпадение. Это особенно важно в условиях вибрации. Латунный контакт не покрыт никелем или оловом — поверхность матовая, без антикоррозийного слоя, поэтому в агрессивной среде рекомендуется дополнительно защищать место соединения.

Преимущества

• Высокая механическая прочность после обжима
• Поддерживает многократные подключения и отключения
• Стабильно работает при колебаниях температуры
• Не требует инструментов для вставки в гнездо — просто вводится рукой
• Экономит время при массовом монтаже

Ограничения применения

• Не предназначен для одноцельных проводов — только для многожильных медных
• Отсутствие изоляции требует обязательного размещения в корпусе, панели или использовании термоусадки
• Не следует применять в средах с химически активными парами — латунь может окисляться
• Запрещено использование при токах выше 15 А — риск перегрева и деформации
• Не подходит для постоянного погружения в воду — даже при наличии защитного кожуха

Примеры использования

• Подключение датчиков на кузове автомобиля
• Соединение цепей освещения в вагонах метро
• Монтаж исполнительных механизмов на летательных аппаратах
• Переподключаемые модули в промышленных контроллерах
• Сборка временных тестовых стендов

Практические советы

• Выбирайте провод сечением точно в диапазоне 0,75–1,5 мм² — меньшие или большие жилы снижают надёжность
• Перед обжимом удалите изоляцию на 6–8 мм — этого достаточно для входа в трубку клеммы
• Проверьте плотность обжима: если провод легко выдергивается — обжим выполнен некорректно
• Для долговечности в сырых местах используйте термоусадку или герметик вокруг основания клеммы
• Храните клеммы в сухом месте — латунь может потемнеть от влаги, хотя это не влияет на проводимость
• Артикулы etm08-0911 и 08-0911 — это одна и та же клемма, различаются только форматы номеров поставщика
