Наконечник кольцевой, 6.2 мм, 0.5-0.8 кв мм (НК 6-0,5-0,8), REXANT - 08-0074 MEET

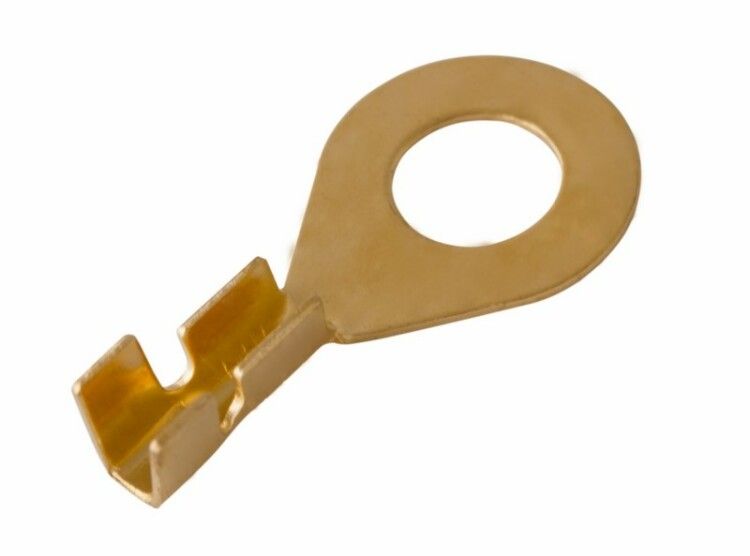

Наконечник кольцевой диаметр 6.2 мм, сечение 0.5–0.8 мм2 (НК 6-0,5-0,8) от REXANT - это обжимной контакт для надёжного соединения многожильных медных проводов с винтовыми зажимами. Артикулы 08-0074 и etm08-0074 подходят для применений, где требуется частое отключение и высокая механическая прочность соединения.

Назначение и область применения

Наконечник кольцевой НК 6-0,5-0,8 применяется для оконцовки многожильных медных проводов перед подключением к винтовым клеммам. Подходит там, где важно надёжное и долговечное соединение, особенно при необходимости периодического отсоединения провода. Часто используется в подвижных системах: автомобильной, железнодорожной, авиационной и судовой электронике, а также в климатических и телекоммуникационных устройствах.

Технические характеристики

• Диаметр отверстия: 6,2 мм - соответствует стандартным винтам M3–M3,5
• Номинальное сечение провода: 0,8 мм2; рабочий диапазон: 0,5–0,8 мм2
• Тип проводника: многожильный медный
• Форма контакта: кольцевая, угол соединения 180° - позволяет прокладывать провод параллельно плоскости крепления
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Покрытие: без покрытия - требует защиты от внешней среды при использовании вне закрытых корпусов
• Количество монтажных отверстий: одно
• Фланец: узкий - компактная форма для плотной установки в ограниченном пространстве
• Способ монтажа: обжимной - требует специальных клещей

Совместимость и монтаж

Наконечник НК 6-0,5-0,8 совместим с винтами диаметром до 3,5 мм. Для надёжного обжима используйте пресс-клещи с матрицей, рассчитанной на сечение 0,5–0,8 мм2. Рекомендованные модели от REXANT: HT-202 (арт. 12-3031/12-3032), HT-230 (арт. 12-3101/12-3001), HT-301 (арт. 12-3020). Убедитесь, что обжим равномерный - не допускайте перегиба или трещин в латуни. После обжима проверьте механическую прочность: провод не должен выскальзывать из наконечника при легком рывке.

Безопасность и стандарты

Наконечник REXANT не имеет изоляции - не применяйте его в цепях с напряжением выше 1000 В без дополнительной изоляции соединения. Соответствует требованиям к обжимным контактам для промышленного оборудования, но не сертифицирован по ГОСТ Р МЭК 60947-7-1. Для ответственных объектов рекомендуется использовать в защищённых корпусах.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Поддерживает многократные отключения без потери качества контакта
• Узкий фланец экономит место при компактной сборке
• Не требует пайки - быстрый и воспроизводимый монтаж
• Работает с широким спектром винтовых клемм

Ограничения применения

• Не предназначена для одножильных проводов - возможен обрыв жил
• Отсутствие изоляции - нельзя использовать в открытых цепях с напряжением более 50 В переменного тока без дополнительной защиты
• Не рекомендуется для постоянного воздействия влаги, химически активных сред или солевых испарений - латунь без покрытия подвержена окислению
• Запрещено использование с винтами больше M4 - риск повреждения наконечника

Примеры использования

• Подключение датчиков на автобусах и трамваях
• Кабели управления в системах кондиционирования
• Соединения в распределительных щитах с часто меняющейся нагрузкой
• Аппаратура связи и серверные шкафы с модульным подключением
• Стационарные станки с регулярным обслуживанием

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция снижает качество контакта
• Проверяйте соответствие диаметра винта и отверстия наконечника - 6,2 мм оптимально для M3
• При работе в условиях повышенной влажности после монтажа обработайте соединение антикоррозийной смазкой (например, Kontakt Chemie KONTAKT 60)
• Не используйте обычные плоскогубцы для обжима - это деформирует наконечник и снижает срок службы
• Для удобства сборки можно предварительно протянуть провод через наконечник, затем обжать - так проще контролировать глубину входа
