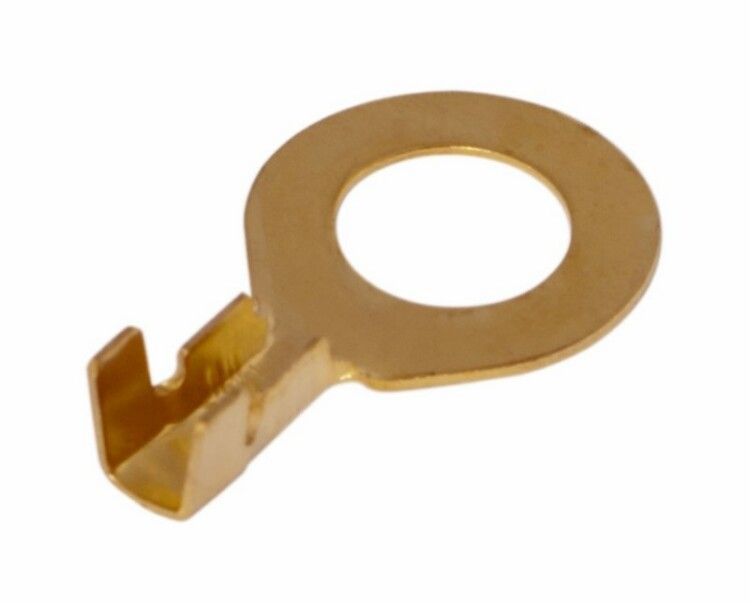

Наконечник кольцевой, 8.2 мм, 1.0-1.5 кв мм (НК 8-1,0-1,5), REXANT - 08-0075 MEET

Наконечник кольцевой диаметр 8.2 мм, сечение 1.0–1.5 мм2 (НК 8-1.0-1.5) от REXANT - это обжимной контакт для надёжного подключения многожильных медных проводов к винтовым зажимам. Подходит для оборудования, требующего частого демонтажа и высокой механической прочности соединения.

Назначение и область применения

Наконечник кольцевой НК 8-1.0-1.5 применяется для оконцовывания многожильных медных проводов сечением 1,0–1,5 мм2 перед установкой в винтовые клеммы. Его форма обеспечивает плотную фиксацию при затяжке болта или шурупа. Особенно эффективен там, где требуется регулярная переподключаемость - например, в подвижных системах: автомобильной, железнодорожной, авиационной и судовой аппаратуре, а также в климатических и телекоммуникационных устройствах.

Технические характеристики

• Диаметр отверстия: 8,2 мм - соответствует стандартным винтам M4–M5
• Номинальное сечение провода: 1,5 мм2 (рабочий диапазон 1,0–1,5 мм2)
• Материал: латунь - хорошая проводимость и устойчивость к коррозии
• Форма контакта: кольцевая - равномерное распределение усилия при затяжке
• Тип провода: многожильный - предотвращает выпадение жил при обжиме
• Угол соединения: 180° - прямое подключение без изменения направления провода
• Фланец: узкий - компактная конструкция для ограниченного пространства
• Количество отверстий: одно - для одиночного винтового крепления
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Способ монтажа: обжимной - требует специальных клещей

Совместимость и монтаж

Наконечник НК 8-1.0-1.5 совместим с винтами диаметром до 5 мм (обычно M4/M5). Для надёжного обжима используйте пресс-клещи с матрицей под сечение 1–1,5 мм2. Производитель рекомендует модели HT-202 (арт. 12-3031/12-3032), HT-230 (арт. 12-3101/12-3001), HT-301 (арт. 12-3020). Убедитесь, что инструмент правильно отрегулирован - недостаточный обжим вызывает люфт, избыточный - повреждает проводник. После обжима проверьте герметичность соединения: жилы должны быть полностью заключены в трубку наконечника без выступов.

Безопасность и стандарты

Наконечник REXANT не имеет изоляции и не предназначен для использования в цепях под напряжением без внешней защиты. Соединение должно располагаться в корпусе, щите или другом защищённом месте. Отсутствие покрытия делает изделие чувствительным к влаге и химическим воздействиям - в условиях повышенной влажности или агрессивной среды рекомендуется применять дополнительную изоляцию (термоусадочные трубки, изолирующие колпачки).

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Поддержка многократного отсоединения без потери качества контакта
• Стандартный диаметр отверстия - совместимость с широким спектром клемм и болтов
• Узкий фланец позволяет использовать в плотно укомплектованной аппаратуре
• Экономия времени при сборке - быстрая замена проводов без пайки

Ограничения применения

• Не предназначено для одножильных проводов - возможен разрыв жил при обжиме
• Без покрытия - не рекомендуется для открытой эксплуатации во влажной, солёной или химически активной среде
• Требует обязательного применения обжимного инструмента - нельзя монтировать плоскогубцами или гаечными ключами
• Не изолирован - запрещено использование в цепях с доступом к токоведущим частям без дополнительной защиты

Примеры использования

• Подключение датчиков на автобусах и троллейбусах
• Заземление и питание в бортовых сетях самолётов
• Разъёмные соединения в системах кондиционирования и вентиляции
• Кабельные переходники в серверных помещениях и телеком-шкафах
• Аппаратура управления лифтами и эскалаторами

Практические советы

• Перед обжимом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция снижает качество контакта
• Проверяйте посадочный диаметр 8,2 мм перед установкой - он должен свободно проходить через винт, но не быть слишком большим
• При использовании в условиях вибраций дополнительно фиксируйте соединение контргайкой или антивибрационной прокладкой
• Для долговечности в сырых помещениях после обжима наденьте термоусадку или изолирующую муфту
• Храните наконечники в сухом месте - латунь не ржавеет, но окисляется при длительном контакте с влагой
