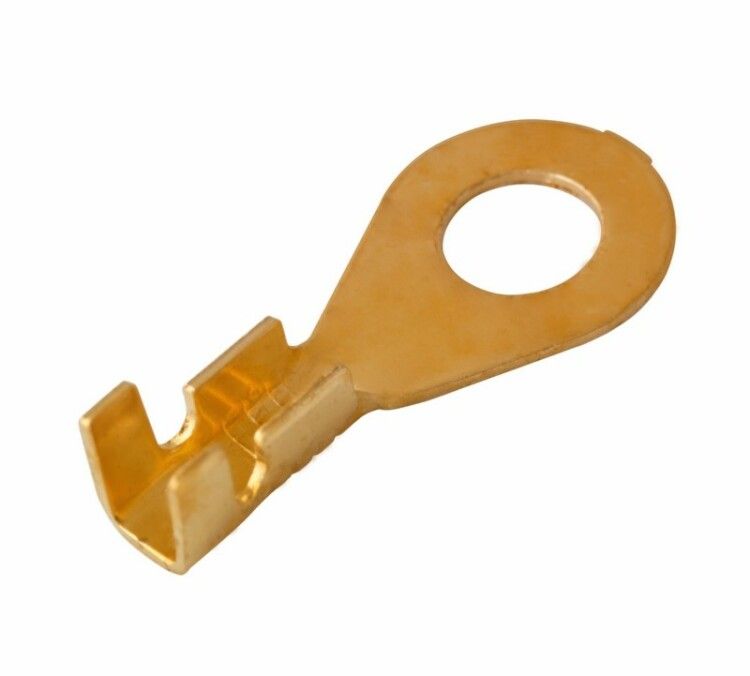

Наконечник кольцевой, 5.2 мм, 0.5-0.8 кв мм (НК 5-0,5-0,8), REXANT - 08-0073 MEET

Наконечник кольцевой диаметр 5.2 мм, сечение 0.5–0.8 мм2 (НК 5-0,5-0,8) от REXANT - это обжимной контакт для надёжного соединения многожильных медных проводов с винтовыми зажимами. Артикулы 08-0073 и etm08-0073 подходят для монтажа в условиях вибраций и частых демонтажей, например, в транспорте или промышленном оборудовании.

Назначение и область применения

Наконечник кольцевой НК 5-0,5-0,8 применяется для оконцовки многожильных медных проводов перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где требуется частое отключение и переподключение - например, в системах управления подвижным составом, климатических установках, телекоммуникационном оборудовании и на сборочных линиях.

Технические характеристики

• Диаметр отверстия: 5,2 мм - соответствует стандартным винтам M4–M5
• Номинальное сечение провода: 0,8 мм2; рабочий диапазон: 0,5–0,8 мм2
• Форма контакта: кольцевая - позволяет плотно охватывать винт и равномерно распределить нагрузку
• Материал: латунь - высокая проводимость, механическая прочность, устойчивость к коррозии
• Тип проводника: многожильный - оптимизирован для гибких проводов
• Угол соединения: 180° - прямое подключение без изменения направления провода
• Фланец: узкий - компактная форма для ограниченного пространства
• Количество монтажных отверстий: одно - для одиночного винтового крепления
• Покрытие: без покрытия - требует защиты от внешней среды при использовании вне корпуса
• Способ монтажа: обжимной - требует специальных клещей

Совместимость и монтаж

Наконечник кольцевой REXANT совместим с винтами диаметром до 5 мм. Для правильного обжима используйте пресс-клещи, рекомендованные производителем: HT-202 (арт. 12-3031/12-3032), HT-230 (арт. 12-3101/12-3001), HT-301 (арт. 12-3020). Убедитесь, что инструмент имеет матрицу, соответствующую размеру 5,2 мм. Обжим должен быть равномерным - без трещин и деформаций латуни. После монтажа проверьте надёжность фиксации: попробуйте слегка потянуть провод - он не должен выскальзывать.

Безопасность и стандарты

Наконечник НК 5-0,5-0,8 не имеет изоляции - его нельзя использовать в цепях с напряжением выше 50 В переменного тока без дополнительной защиты. Открытый контакт требует монтажа внутри корпуса, щита или защищённой среды. Соответствует требованиям к надёжному соединению в промышленной автоматизации, но не сертифицирован по IEC 60947-7-1 для силового оборудования.

Преимущества

• Высокая механическая стабильность благодаря латунной конструкции
• Поддерживает многократные подключения и отключения без потери качества контакта
• Узкий фланец экономит место в плотных панелях
• Не требует пайки - снижает время монтажа и риск повреждения жил
• Работает с широким спектром стандартных винтов M4–M5

Ограничения применения

• Не предназначена для одножильных проводов - возможен обрыв жил при обжиме
• Без изоляции - запрещено применение в открытых цепях с напряжением более 50 В
• Не подходит для агрессивных сред (высокая влажность, химические пары) без герметизации
• Требует точного подбора инструмента - некорректный обжим вызывает плохой контакт или разрушение наконечника
• Не рассчитана на большие токи свыше 10 А - для мощных устройств выбирайте наконечники большего сечения

Примеры использования

• Электропроводка в автобусах и железнодорожных вагонах - для подключения датчиков, освещения, реле
• Климатические системы - соединение терморегуляторов и вентиляторов
• Станки и конвейеры - подключение кнопок, микровыключателей, сигнализаторов
• Телефонные шкафы и серверные помещения - коммутация слаботочных цепей
• Авиационное и судовое оборудование - где важна виброустойчивость соединений

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - не допускайте выступающих жил
• Проверяйте соответствие диаметра винта и отверстия наконечника - 5,2 мм идеально для M4/M5
• Если наконечник будет работать во влажной среде, смажьте контактную поверхность антикоррозийной пастой
• Не используйте плоскогубцы вместо пресс-клещей - результат будет нестабильным
• Для удобства сборки можно предварительно протянуть провод через наконечник, затем обжать
• Запасайтесь аналогичными изделиями - латунь со временем может уплотняться, и замена одного элемента часто требует замены всей группы
