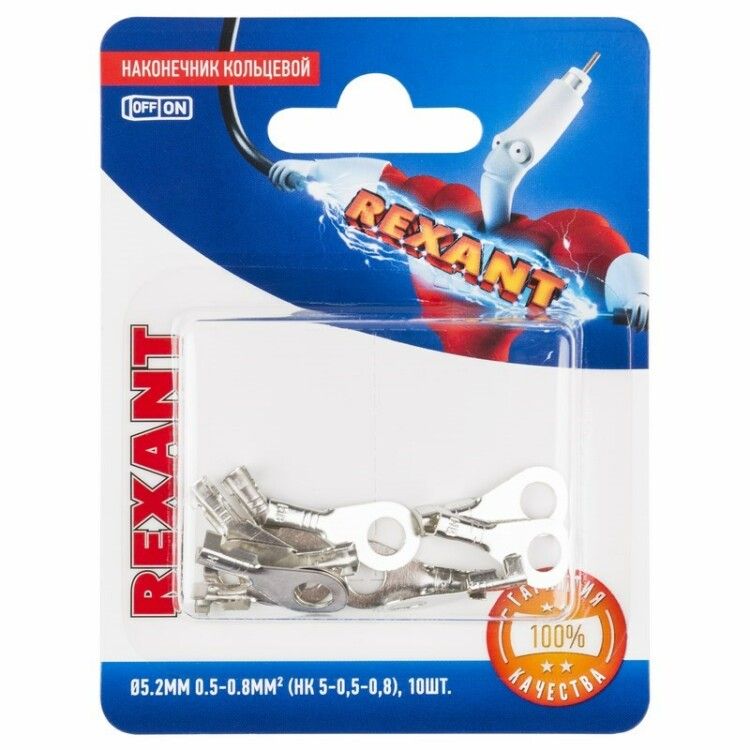

Наконечник кольцевой 5.2мм 0.5-0.8мм (НК 5-0,5-0,8 / DJ431-5A) (в упак. 10шт.) | 06-0423-A REXANT MEET

Наконечник кольцевой диаметр 5.2 мм, сечение 0.5–0.8 мм2, НК 5-0,5-0,8 от Rexant - это обжимной элемент для надежного подключения многопроволочных медных проводов к болтовым зажимам. Удобен для частых отключений, например, при обслуживании оборудования. Артикулы 06-0423-a и etm06-0423-a подходят для слаботочных цепей до 8 А.

Назначение и область применения

Наконечник кольцевой диаметр 5.2 мм, сечение 0.5–0.8 мм2, НК 5-0,5-0,8 применяется для оконцевания многопроволочных медных проводов перед подключением к винтовым клеммам. Подходит там, где требуется часто отсоединять и подключать провода - например, на подвижном оборудовании, станках, щитах управления, тестовых стендах. Благодаря кольцевой форме, его можно закрепить на болте и легко освободить, просто ослабив винт - без полного демонтажа.

Технические характеристики

• Форма контактной площадки: кольцевая
• Диаметр отверстия: 5,2 мм - совместим с винтами M3–M4
• Сечение провода: 0,5–0,8 мм2 - оптимально для тонких многопроволочных жил
• Максимальный рабочий ток: 8 А
• Материал: медь - обеспечивает хорошую проводимость и гибкость
• Конструкция втулки: короткая - компактная форма для плотных сборок
• Покрытие: без покрытия - требует защиты от коррозии в агрессивной среде
• Способ монтажа: обжимной - требует специальных клещей
• Упаковка: 10 штук

Совместимость и монтаж

Наконечник кольцевой диаметр 5.2 мм, сечение 0.5–0.8 мм2, НК 5-0,5-0,8 рассчитан на многопроволочные провода. Для качественного обжима используйте пресс-клещи с матрицей, соответствующей размеру: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116) или HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняют поверх изоляции провода - так сохраняется механическая прочность соединения. Не допускается использование плоскогубцев или обычных клещей - это повредит контакт и снижает надежность.

Безопасность и стандарты

Изделие не имеет сертификации по международным стандартам (IEC/EN), однако выполнено в соответствии с требованиями к обжимным наконечникам для бытового и промышленного оборудования. Применяйте в сетях переменного тока до 250 В. Не использовать во взрывоопасных зонах или при наличии химически активных паров без дополнительной защиты.

Преимущества

• Высокая механическая прочность после обжима - провод не выскакивает из контакта
• Регулярное отключение без потери качества соединения - идеально для сервисного обслуживания
• Медная основа обеспечивает минимальное переходное сопротивление
• Короткая втулка экономит место в распределительных коробках и щитах

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен перелом жил при обжиме
• Без защитного покрытия - подвержена окислению в условиях повышенной влажности или температурных колебаний
• Максимальный ток 8 А - нельзя применять в силовых цепях выше этого значения
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах
• Электрооборудование вагонов метро и железнодорожного транспорта
• Стационарные станки с частым доступом для диагностики
• Лабораторные установки и учебные стенды

Практические советы

• Перед обжимом зачистите провод точно на длину втулки - лишняя изоляция мешает плотному контакту
• Проверьте соответствие диаметра отверстия (5,2 мм) размеру болта - не используйте с винтами меньше M3 или больше M4
• Если работаете в сыром помещении, нанесите антикоррозийную смазку на контактную поверхность после установки
• Запасайте запасные наконечники - они расходуются при частом обслуживании
• Артикулы 06-0423-a и etm06-0423-a - один и тот же продукт от Rexant, различаются только системой учета продавца
