Наконечник кольцевой изолированный НКИ 2-6 (50шт.) EKF PROxima | nki-2-6n

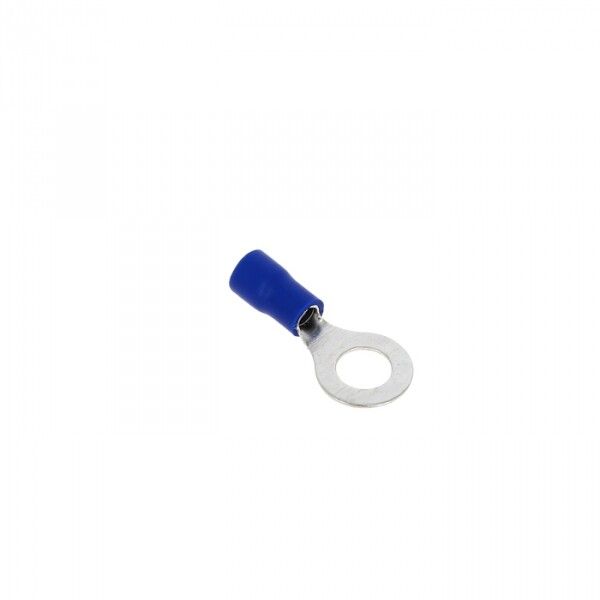

Наконечник кольцевой изолированный НКИ 2.5-6 (50 штук) от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 1–2,5 мм2 и последующего подключения через винтовые зажимы. Этот тип наконечника обеспечивает прочное, защищённое и долговечное соединение в стационарных электрических цепях.

Назначение и область применения

Наконечник кольцевой изолированный НКИ 2.5-6 применяется для оконцевания многопроволочных медных проводов перед подключением к клеммам оборудования. Подходит для стационарных установок, где требуется надёжное винтовое соединение - например, в распределительных щитах, контакторах, автоматических выключателях, реле, частотных преобразователях и других устройствах с болтовыми зажимами. Отличается от вилочных аналогов тем, что требует полного освобождения винта для подключения - поэтому используется там, где переключения нечасты.

Технические характеристики

• Номинальное сечение провода: 1 – 2,5 мм2
• Диаметр отверстия: 6 мм (соответствует метрической резьбе М6)
• Материал проводника: медь лужёная
• Конструкция жилы: многопроволочная (подходит для гибких проводов)
• Изоляция: поливинилхлорид (ПВХ), синий цвет
• Наружный диаметр: 4,5 мм
• Рабочее напряжение: до 690 В
• Максимальный допустимый ток: 27 А
• Диапазон рабочих температур: от -40 C до +80 C
• Защитное покрытие: лужёное (повышает коррозионную стойкость и улучшает контакт)
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ 2.5-6 монтируется методом опрессовки специальным инструментом - клещами с матрицей для кольцевых наконечников. Перед опрессовкой необходимо зачистить изоляцию провода на длину, равную длине гильзы (обычно 10–12 мм). Убедитесь, что все проволочки жилы полностью вошли внутрь гильзы, иначе возможна потеря механической прочности. После опрессовки проверьте качество соединения: не должно быть трещин, расслоения изоляции или выпирающих проволочек. Применяется исключительно с медными проводами - не совместим с алюминием.

Безопасность и стандарты

Наконечник кольцевой изолированный НКИ 2.5-6 соответствует требованиям к безопасности для электромонтажа в бытовых и промышленных сетях. Изоляция выполнена из ПВХ, устойчивого к возгоранию и механическому воздействию. Лужёное покрытие снижает риск окисления контакта, особенно в условиях повышенной влажности. Гарантия 84 месяца подтверждает соответствие нормам надёжности.

Преимущества

• Изолированная конструкция защищает от случайного замыкания на корпус или соседние элементы
• Синяя изоляция позволяет легко идентифицировать сечение провода (стандартная цветовая маркировка)
• Лужёный контакт уменьшает переходное сопротивление и продлевает срок службы
• Удобно использовать с проводами с лаковой изоляцией - не повреждает покрытие при зачистке
• Выдерживает широкий температурный диапазон, включая холодные условия (-40 C)

Ограничения применения

• Не подходит для однопроволочных (монолитных) проводов - высокий риск разрушения жилы при опрессовке
• Требует точного подбора инструмента для опрессовки; некорректное давление приведёт к плохому контакту
• Запрещено применять в местах постоянного движения или вибрации - кольцевая форма не обеспечивает быстрого отсоединения
• Не рекомендован для подключения к клеммам с диаметром отверстия менее 6 мм

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Присоединение проводов к клеммам тепловых реле и магнитных пускателей
• Оконцевание проводов в частотных преобразователях и контроллерах
• Монтаж в системах управления станками, конвейерами, насосами
• Электроустановки в помещениях с повышенной влажностью (цеха, склады, парковки)

Практические советы

• Выбирайте наконечник с учётом диаметра винта - здесь он точно подходит под М6, но всегда сверьтесь с документацией оборудования
• Перед опрессовкой слегка скрутите жилу провода, чтобы она не распадалась внутри гильзы
• Не используйте плоскогубцы вместо пресс-клещей - результат будет нестабильным
• При работе в условиях холода (ниже -20 C) нагрейте наконечник до комнатной температуры - ПВХ становится хрупким
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может вызвать коррозию лужёного слоя на краях
