Наконечник кабельный кольцевой изолированный НКИ-Т 2.5-4 серия ПРОФИ - 66624 КВТ
Товарные предложения:
| Наконечник кольцевой НКИ-Т 2.5-4 КВТ 66624 | 22.11.2024 | 6 шт. | 9,98 ₽ | шт. | от 1 дня |
Условия поставки наконечника кабельного кольцевой изолированного НКИ-Т 2.5-4 серии профи - 66624 квт
Купить 6 шт. наконечников кабельных кольцевых изолированных нки-т 2.5-4 серий профи - 66624 квт могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена наконечника кабельного кольцевой изолированного НКИ-Т 2.5-4 серии профи - 66624 квт зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Аналоги
Описание

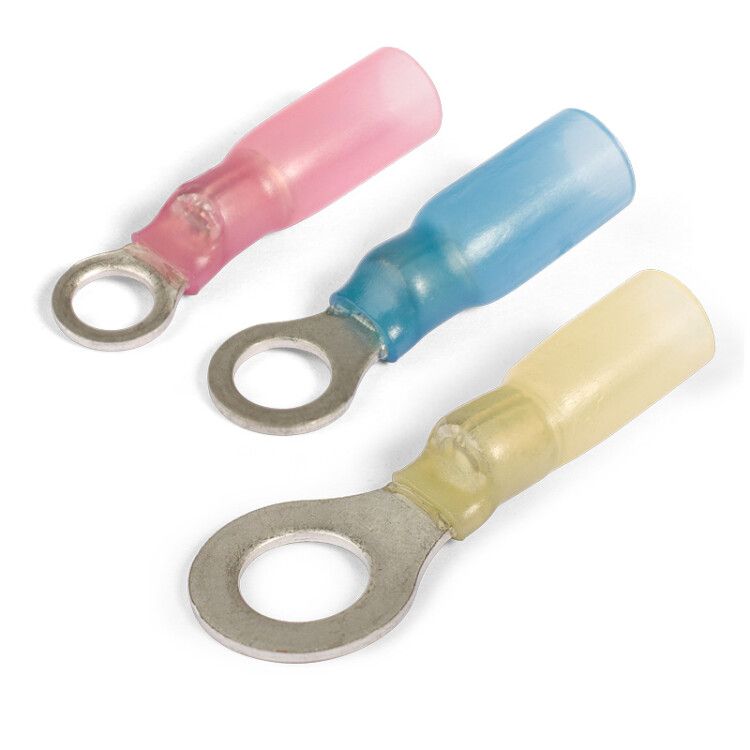

Наконечник кабельный кольцевой изолированный НКИ-Т 2.5-4 серия ПРОФИ - 66624 КВТ является надежным и удобным инструментом для оконцевания медных проводов и их последующего крепления к клеммам электрического оборудования. Он обладает рядом преимуществ и особенностей, которые делают его идеальным выбором для профессионалов и любителей.
Преимущества и особенности:
- Изготовлен из высококачественной меди, что обеспечивает надежное электрическое соединение.
- Изолирован, что обеспечивает безопасность и защиту от короткого замыкания.
- Имеет кольцевую форму фланца, что облегчает его установку и крепление к клеммам.
- Подходит для использования с проводами с номинальным поперечным сечением от 1.5 до 2.5 мм², что делает его универсальным решением для различных проектов.
- Обладает высокой термостойкостью изоляции до 105 °C, что позволяет использовать его в различных условиях.
- Имеет электролитическое лужение покрытия, что обеспечивает долговечность и защиту от коррозии.
- Максимальное напряжение составляет 690 В, что позволяет использовать его в широком спектре электрических систем.
- Благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения.
- Поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой провода.
- Термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки.
- Расширенные мультиразмерные диапазоны опрессовки позволяют использовать наконечник с различными размерами проводов.
- Возможность опрессовки проводника поверх изолирующей манжеты облегчает установку и обеспечивает надежное соединение.
Наконечник кабельный кольцевой изолированный НКИ-Т 2.5-4 серия ПРОФИ - 66624 КВТ - это надежный, удобный и многофункциональный инструмент, который поможет вам справиться с различными задачами в области электрики.
Характеристики c описанием
Цвет:
Синий
Цвет кабельных наконечников и соединителей (гильз) указывает на их размер, материал изготовления и предназначение, что помогает в правильной идентификации и установке. Выбор правильного цвета обеспечивает надежное соединение и безопасность эксплуатации электрических систем.
Серый цвет кабельных наконечников часто используется для обозначения определенного диаметра провода и может указывать на совместимость с алюминиевыми проводами. Рекомендуется использовать серые наконечники в соответствии с техническими спецификациями производителя для обеспечения надежного соединения.
Синий цвет наконечников обычно указывает на средний диаметр провода и часто используется в системах с напряжением до 600 В. Выбор синего цвета должен основываться на диаметре провода и требованиях к электрической нагрузке.
Красные наконечники предназначены для проводов малого диаметра и используются в низковольтных системах. Они обеспечивают надежное соединение при правильном выборе диаметра провода и соответствующих электрических характеристик.
Желтые наконечники часто используются для проводов большего диаметра и рассчитаны на более высокие токи. Они обеспечивают надежное соединение в условиях высокой нагрузки и должны подбираться в соответствии с техническими требованиями.
Черный цвет может указывать на специальные свойства наконечников, такие как устойчивость к высоким температурам или использование в специфических условиях. Рекомендуется применять черные наконечники в соответствии с рекомендациями производителя.
Белые наконечники часто используются для обозначения нейтральных или заземляющих проводов. Их выбор должен соответствовать электрическим стандартам и требованиям безопасности.
Серебристый цвет может указывать на наличие защитного покрытия, такого как олово, которое предотвращает коррозию. Рекомендуется использовать серебристые наконечники в условиях повышенной влажности или агрессивной среды.
Коричневые наконечники могут использоваться для обозначения фазных проводов в определенных системах. Их применение должно соответствовать электрическим стандартам и требованиям системы.
Медные наконечники обеспечивают отличную проводимость и часто используются в высоконагруженных системах. Рекомендуется использовать медные наконечники для соединения медных проводов и в условиях высокой токовой нагрузки.
Резьба:
M4
Резьба — это тип соединения, используемый в кабельных наконечниках и соединителях (гильзах) для обеспечения надежного и долговечного соединения. Резьбовые соединения различаются по диаметру и шагу резьбы, что влияет на совместимость с различными типами кабелей и оборудования. Правильный выбор резьбы обеспечивает высокую механическую прочность и надежность электрического контакта.
M8 — резьба диаметром 8 мм. Обеспечивает надежное соединение для средних по размеру кабелей. Рекомендуется для использования в системах, где требуется высокая механическая прочность и стабильность соединения. Замена на другой тип резьбы может потребовать переходных элементов.
M10 — резьба диаметром 10 мм. Подходит для соединения более толстых кабелей, обеспечивая высокую прочность и надежность. Используется в системах с повышенными требованиями к механической стойкости. При замене важно учитывать совместимость с используемыми кабелями и оборудованием.
M6 — резьба диаметром 6 мм. Применяется для соединения тонких кабелей, где требуется компактность и надежность. Подходит для использования в ограниченных пространствах. При необходимости замены рекомендуется проверять совместимость с существующими компонентами.
M12 — резьба диаметром 12 мм. Обеспечивает очень высокую механическую прочность и надежность для толстых кабелей. Используется в тяжелых условиях эксплуатации. Замена на другой тип резьбы может потребовать адаптеров или переходников.
M16 — резьба диаметром 16 мм. Предназначена для соединения очень толстых кабелей, где требуется максимальная прочность и надежность. Применяется в системах с экстремальными условиями эксплуатации. Замена требует тщательной проверки совместимости и возможно использования специальных переходников.
10 — резьба диаметром 10 мм. Обеспечивает надежное соединение для средних и толстых кабелей. Рекомендуется для использования в системах с высокими требованиями к механической прочности. Замена на другой тип резьбы должна быть тщательно проверена на совместимость.
12 — резьба диаметром 12 мм. Подходит для соединения толстых кабелей, обеспечивая высокую прочность и надежность. Используется в системах с повышенными требованиями к механической стойкости. При замене важно учитывать совместимость с используемыми кабелями и оборудованием.
M5 — резьба диаметром 5 мм. Применяется для соединения тонких кабелей, где требуется компактность и надежность. Подходит для использования в ограниченных пространствах. При необходимости замены рекомендуется проверять совместимость с существующими компонентами.
M4 — резьба диаметром 4 мм. Используется для соединения очень тонких кабелей, где важна компактность и надежность. Применяется в миниатюрных устройствах и ограниченных пространствах. Замена на другой тип резьбы требует проверки на совместимость.
8 — резьба диаметром 8 мм. Обеспечивает надежное соединение для средних по размеру кабелей. Рекомендуется для использования в системах, где требуется высокая механическая прочность и стабильность соединения. Замена на другой тип резьбы может потребовать переходных элементов.
Материал:
Медь
Материал кабельных наконечников и соединителей (гильз) определяет их электрические и механические свойства, включая проводимость, устойчивость к коррозии и механическую прочность. Правильный выбор материала важен для обеспечения надежности и долговечности электрических соединений.
Медь обладает высокой электрической проводимостью и коррозионной стойкостью, что делает ее идеальным материалом для кабельных наконечников и соединителей. Рекомендуется использовать медные соединители в условиях, требующих минимальных потерь энергии и высокой надежности соединения. Замена на другие материалы допустима, но может привести к увеличению сопротивления и снижению эффективности.
Латунь представляет собой сплав меди и цинка, обладающий хорошей проводимостью и механической прочностью. Латунные соединители часто используются в условиях, где требуется баланс между проводимостью и прочностью. Рекомендуется использовать в средах с умеренной коррозионной активностью. Замена на медные соединители может улучшить проводимость.
Алюминий имеет меньшую проводимость по сравнению с медью, но отличается легкостью и устойчивостью к коррозии. Алюминиевые соединители подходят для применения в воздушных линиях и других местах, где важен вес. Рекомендуется учитывать коэффициент температурного расширения при установке. Замена на медные соединители может улучшить проводимость, но увеличит вес.
Алюминий/медь (Al/Cu) соединители комбинируют свойства обоих металлов, обеспечивая хорошую проводимость и устойчивость к коррозии. Такие соединители часто используются в переходных соединениях между алюминиевыми и медными проводами. Рекомендуется использовать в системах, где необходимо соединение разнородных металлов. Замена на чисто медные или алюминиевые соединители может быть нецелесообразной из-за разницы в свойствах материалов.
Очевидно и не требует дополнительного разъяснения.
Олово используется в качестве покрытия для улучшения коррозионной стойкости и пайки. Оловянные соединители и наконечники обеспечивают хорошую защиту от окисления и легкость монтажа. Рекомендуется использовать в условиях повышенной влажности или при необходимости частой пайки. Замена на непокрытые соединители может снизить коррозионную стойкость.
Пластик используется в качестве изоляционного материала для кабельных наконечников и соединителей. Он обеспечивает электрическую изоляцию и защиту от механических повреждений. Рекомендуется использовать в системах, где требуется дополнительная изоляция и защита. Замена на металлические соединители без изоляции может привести к коротким замыканиям и повреждениям.
Фарфор обладает высокой электрической изоляцией и устойчивостью к высоким температурам. Фарфоровые соединители используются в высоковольтных и высокотемпературных приложениях. Рекомендуется использовать в условиях, где требуется высокая термостойкость и изоляция. Замена на пластиковые или металлические соединители может быть нецелесообразной из-за разницы в термостойкости и изоляционных свойствах.
Алюминиевый сплав сочетает в себе легкость алюминия с улучшенными механическими свойствами благодаря добавлению других металлов. Соединители из алюминиевого сплава используются там, где требуется высокая прочность при относительно низком весе. Рекомендуется использовать в условиях, где важны механическая прочность и устойчивость к коррозии. Замена на чисто алюминиевые соединители может снизить прочность.
Покрытие:
Луженое
Покрытие кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении надежности соединений, защиты от коррозии и улучшения проводящих свойств. Различные типы покрытий предоставляют различные уровни защиты и проводимости, что влияет на их применение в различных условиях эксплуатации.
Луженое покрытие представляет собой нанесение слоя олова на поверхность наконечника или соединителя. Это покрытие обеспечивает хорошую защиту от коррозии и окисления, улучшает пайку и снижает электрическое сопротивление. Рекомендуется для использования в условиях повышенной влажности и в средах, подверженных коррозии. Замена на луженые компоненты целесообразна при необходимости повышения долговечности и надежности соединений.
Наконечники и соединители без покрытия обычно изготавливаются из меди или алюминия и не имеют дополнительной защиты от коррозии. Такие изделия могут использоваться в сухих и стабильных условиях, где риск коррозии минимален. Рекомендуется избегать использования в агрессивных средах. Замена на покрытые варианты может значительно увеличить срок службы соединений.
Оцинкованное покрытие предусматривает нанесение слоя цинка, который обеспечивает отличную защиту от коррозии, особенно в условиях воздействия атмосферных факторов. Это покрытие также улучшает механическую прочность и долговечность соединителей. Рекомендуется для наружных установок и в условиях повышенной влажности. Замена на оцинкованные компоненты оправдана при необходимости повышения устойчивости к коррозии.
Гальваническое покрытие включает нанесение тонкого слоя металла (например, никеля или хрома) через процесс электролиза. Это покрытие обеспечивает высокую защиту от коррозии и улучшает проводимость. Рекомендуется для использования в условиях, требующих высокой надежности и стабильности соединений. Замена на гальванически покрытые компоненты может быть необходима для улучшения характеристик проводимости и долговечности.
Медные наконечники и соединители обладают отличной проводимостью и механической прочностью. Медь естественно устойчива к коррозии, но в некоторых условиях может окисляться. Рекомендуется для использования в электрических системах, где важна высокая проводимость и минимальное сопротивление. Замена на медные компоненты оправдана при необходимости обеспечения максимальной проводимости и надежности соединений.
Напряжение:
690 В
Напряжение — это электрический потенциал, который может выдержать кабельный наконечник или соединитель (гильза) без повреждений и потери функциональности. Выбор правильного напряжения для кабельных наконечников и соединителей критически важен для обеспечения надежной и безопасной работы электрической системы. Неправильный выбор может привести к перегреву, короткому замыканию или даже пожару. Рекомендуется всегда выбирать компоненты с номинальным напряжением, соответствующим или превышающим напряжение в вашей системе.
Номинальное напряжение 1000 В предназначено для использования в средневольтных системах, таких как промышленные установки и распределительные сети. Такие наконечники и соединители обеспечивают надежную работу при умеренных уровнях напряжения и защищают от перегрева и коротких замыканий.
Номинальное напряжение 35000 В используется в высоковольтных системах, таких как передача электроэнергии на большие расстояния и распределительные подстанции. Эти компоненты должны быть изготовлены из высококачественных материалов для обеспечения безопасности и долговечности.
Номинальное напряжение 380 В часто используется в трехфазных системах, таких как промышленные и коммерческие установки. Эти компоненты обеспечивают надежное соединение и защиту в стандартных условиях эксплуатации.
Номинальное напряжение 690 В характерно для тяжелых промышленных приложений, где требуется высокая надежность и устойчивость к перегрузкам. Такие наконечники и соединители должны обладать высокой прочностью и устойчивостью к коррозии.
Номинальное напряжение 10000 В используется в средне- и высоковольтных системах, требующих надежной изоляции и защиты от электрических пробоев. Эти компоненты подходят для использования в распределительных сетях и подстанциях.
Номинальное напряжение 660 В применяется в промышленных и коммерческих системах, где требуется надежное соединение при повышенных уровнях напряжения. Такие компоненты должны быть устойчивы к механическим и электрическим нагрузкам.
Номинальное напряжение 220 В является стандартным для большинства бытовых и коммерческих приложений. Эти компоненты обеспечивают безопасное и надежное соединение в условиях низкого напряжения.
Номинальное напряжение 20000 В используется в высоковольтных системах, таких как передача и распределение электроэнергии. Эти компоненты должны обладать высокой изоляцией и устойчивостью к электрическим пробоям.
Номинальное напряжение 24 В применяется в низковольтных системах, таких как автомобильная электроника и системы управления. Эти компоненты обеспечивают безопасное и надежное соединение в условиях низкого напряжения.
Номинальное напряжение 110 В используется в некоторых бытовых и промышленных приложениях, особенно в системах освещения и маломощных устройствах. Эти компоненты обеспечивают надежное соединение при умеренных уровнях напряжения.
В соотв. с DIN:
Нет
Свойство 'В соотв. с DIN' указывает на соответствие кабельных наконечников и соединителей (гильз) немецким промышленным стандартам DIN. Эти стандарты обеспечивают определенный уровень качества, надежности и совместимости продукции. Наличие данного свойства помогает пользователям определить, соответствует ли изделие строгим требованиям и стандартам, что особенно важно в профессиональных и промышленных приложениях.
Кабельные наконечники и соединители, не соответствующие стандартам DIN, могут иметь более широкий диапазон характеристик и могут быть использованы в менее критичных приложениях. Однако, их использование в высоконагруженных или промышленных условиях может быть нежелательным из-за потенциально меньшей надежности и совместимости. Рекомендуется внимательно оценивать технические характеристики таких изделий перед их применением.
Кабельные наконечники и соединители, соответствующие стандартам DIN, гарантируют высокое качество и надежность. Эти изделия прошли строгие проверки и соответствуют установленным нормам, что делает их предпочтительными для использования в промышленных и профессиональных условиях. Выбор таких изделий обеспечивает долговечность и стабильную работу электрических соединений, снижая риск отказов и неполадок.
Тип изделия:
Наконечник кабельный
Тип изделия в рубрике "Кабельные наконечники и соединители (гильзы)" определяет конкретное назначение и конструкцию компонента, будь то кабельный наконечник, соединительная гильза или иной элемент. Этот параметр влияет на совместимость с различными типами кабелей и проводов, а также на условия эксплуатации (например, температурные и механические нагрузки). При выборе типа изделия необходимо учитывать спецификации кабельной системы, такие как сечение проводника, материал проводника и изоляции, а также требования к надежности соединения. Замена одного типа изделия на другой должна производиться только при полной уверенности в их взаимозаменяемости и соответствия техническим требованиям.
Изолированн.:
Да
Свойство "Изолированн." указывает на наличие или отсутствие изоляционного покрытия у кабельных наконечников и соединителей (гильз). Изоляция играет важную роль в предотвращении коротких замыканий, обеспечении безопасности и долговечности соединений.
Отсутствие изоляции означает, что кабельный наконечник или соединитель не имеет дополнительного покрытия, что может быть предпочтительно в условиях, где требуется максимальная проводимость и минимальное сопротивление. Однако такие соединения требуют особого внимания к монтажу и эксплуатации, чтобы избежать коротких замыканий и повреждений. Рекомендуется использовать в системах с хорошей защитой от внешних воздействий и при необходимости дополнительной изоляции с помощью термоусадочных трубок или других методов.
Наличие изоляции означает, что кабельный наконечник или соединитель покрыт специальным материалом, который предотвращает короткие замыкания и обеспечивает дополнительную защиту от механических повреждений и коррозии. Изолированные соединители рекомендуется использовать в системах с повышенными требованиями к безопасности и долговечности, а также в условиях, где возможны механические воздействия или воздействие агрессивных сред.
Сечение жилы:
2.5 мм2
Сечение жилы, измеряемое в квадратных миллиметрах (мм²), представляет собой площадь поперечного сечения проводника, который подключается к кабельному наконечнику или соединителю (гильзе). Это ключевой параметр, влияющий на пропускную способность тока и тепловыделение в проводнике. Выбор правильного сечения жилы обеспечивает надежное соединение и предотвращает перегрев, что особенно важно для обеспечения безопасности и долговечности электрической системы. При выборе кабельных наконечников и соединителей необходимо учитывать номинальный ток и напряжение, а также стандарты и рекомендации производителя оборудования, чтобы соответствовать требованиям конкретной электрической установки. В случае замены кабельных наконечников или соединителей важно использовать компоненты с идентичным или подходящим сечением жилы для поддержания надлежащей работы и безопасности системы.
Форма фланца:
Кольцевая
Форма фланца кабельных наконечников и соединителей (гильз) определяет конструктивные особенности контактной части, которая обеспечивает соединение с проводником или другим компонентом электрической цепи. Различные формы фланцев предназначены для различных типов соединений и условий эксплуатации, влияя на надежность контакта, удобство монтажа и совместимость с оборудованием.
Кольцевая форма фланца представляет собой замкнутый круг, который надевается на болт или шпильку. Это обеспечивает надежное и стабильное соединение, минимизируя риск разъединения под воздействием вибраций или механических нагрузок. Рекомендуется для использования в критически важных соединениях, где требуется высокая надежность и долговечность.
Вилочная форма фланца имеет два параллельных выступа, между которыми размещается болт или шпилька. Это упрощает процесс монтажа и демонтажа, позволяя быстро подключать и отключать проводники без необходимости полного снятия крепежа. Подходит для систем, требующих частого обслуживания или замены компонентов.
Специальная форма фланца относится к нестандартным конструкциям, разработанным для специфических применений. Эти фланцы могут иметь уникальные геометрические особенности для обеспечения оптимального контакта в особых условиях эксплуатации. Выбор и замена таких фланцев требует учета специфики применения и консультации с производителем.
Штыревая форма фланца представляет собой цилиндрический штифт, который вставляется в соответствующее гнездо. Обеспечивает плотный и стабильный контакт, часто используется в соединениях с ограниченным пространством. Рекомендуется для применения в компактных устройствах и системах с высокой плотностью монтажа.
Плоский штырь имеет плоскую, прямоугольную форму, что обеспечивает большую площадь контакта с ответной частью. Это увеличивает проводимость и снижает сопротивление контакта, что важно для высокотоковых соединений. Подходит для применения в мощных электрических системах и оборудовании.
Крючкообразная форма фланца имеет изогнутую форму, напоминающую крючок, который фиксируется на крепежном элементе. Это обеспечивает быстрый и надежный монтаж, особенно в условиях ограниченного доступа. Рекомендуется для использования в мобильных и временных установках, где требуется частое подключение и отключение проводников.
Материал жилы:
Медь
Материал жилы определяет тип металла или сплава, используемого в кабелях и соединителях, что влияет на их проводимость, прочность, долговечность и совместимость с различными типами оборудования. Выбор материала жилы зависит от конкретных требований к электрическим характеристикам и условиям эксплуатации.
Алюминий обладает хорошей проводимостью, легкостью и коррозионной стойкостью. Он часто используется в воздушных линиях электропередачи и в местах, где важен вес. Однако алюминий имеет более высокое сопротивление по сравнению с медью и требует специальных соединителей для предотвращения окисления. Рекомендуется для применения в условиях, где важен вес и стоимость.
Медь является отличным проводником электричества и тепла, что делает её идеальным выбором для большинства электрических приложений. Она обладает высокой прочностью, гибкостью и устойчивостью к коррозии. Медь рекомендуется для использования в критических приложениях, где важна высокая проводимость и надежность, таких как внутри зданий и в электрощитах.
Алюминий/Медь представляет собой комбинированный материал, где используется алюминиевая жила с медным покрытием. Это сочетание улучшает проводимость и снижает вес, а также уменьшает риск окисления. Рекомендуется для применения в местах, где важны как проводимость, так и снижение веса.
Алюминий/Медь/Сталь — это многослойный материал, сочетающий в себе прочность стали, легкость алюминия и проводимость меди. Такой состав обеспечивает высокую механическую прочность и устойчивость к коррозии, что делает его подходящим для использования в суровых условиях и при высоких механических нагрузках.
Алюминий/Сталь — это материал, сочетающий легкость алюминия с прочностью стали. Он используется в ситуациях, где важны механическая прочность и снижение веса, например, в воздушных линиях электропередачи. Однако алюминий может окисляться, поэтому необходимо использовать специальные соединители.
Алюминий/Сплав алюминиевый — это материал, состоящий из алюминия и дополнительных легирующих элементов, которые улучшают его механические свойства, такие как прочность и устойчивость к коррозии. Рекомендуется для применения в условиях, где требуется повышенная прочность и долговечность при сохранении легкости.
Алюминий/медь — это комбинация алюминия с медным покрытием, аналогичная алюминий/медь. Этот материал улучшает проводимость и снижает вес, уменьшая риск окисления. Подходит для использования в условиях, где важны как проводимость, так и снижение веса.
Цвет изоляции:
Синий
Цвет изоляции кабельных наконечников и соединителей указывает на их номинальное сечение и предназначение, что помогает в правильной идентификации и применении. Выбор цвета изоляции важен для обеспечения надежности и безопасности электрических соединений, а также для соответствия стандартам и удобства в обслуживании.
Красный цвет изоляции обычно используется для наконечников и соединителей, рассчитанных на кабели сечением от 0.5 до 1.5 мм². Этот цвет помогает быстро идентифицировать компоненты для низковольтных цепей и облегчает монтаж и диагностику.
Желтый цвет изоляции предназначен для кабелей сечением от 4 до 6 мм². Он используется в цепях средней мощности и помогает избежать ошибок при подключении, улучшая безопасность и надежность соединений.
Отсутствие цвета изоляции может указывать на отсутствие изоляционного покрытия, что требует дополнительного внимания при монтаже для предотвращения коротких замыканий и обеспечения безопасности.
Синий цвет изоляции применяется для кабелей сечением от 1.5 до 2.5 мм². Он широко используется в различных электрических цепях, включая осветительные и розеточные линии, обеспечивая легкую идентификацию и правильное подключение.
Серый цвет изоляции может быть использован для обозначения специфических применений или нестандартных сечений кабелей. Он помогает в организации и структурировании сложных электрических систем.
Черный цвет изоляции часто используется для универсальных или заземляющих соединений. Он обеспечивает хорошую защиту и устойчивость к внешним воздействиям, что делает его подходящим для различных условий эксплуатации.
Оранжевый цвет изоляции может использоваться для обозначения кабелей, предназначенных для специальных или критических применений, таких как аварийные системы или высоконадежные соединения.
Коричневый цвет изоляции часто применяется для обозначения фазных проводников в трехфазных системах. Он помогает в правильной идентификации и подключении фазных цепей, что важно для безопасной эксплуатации электрических установок.
Розовый цвет изоляции может использоваться для специализированных или нестандартных применений, где требуется четкая идентификация и минимизация риска путаницы с другими проводниками.
Значение "Не применимо" указывает, что цвет изоляции не имеет значения для данного типа кабельных наконечников или соединителей, что может быть актуально для универсальных или многофункциональных компонентов.
Изолированный:
Да
Свойство "Изолированный" указывает на наличие или отсутствие изоляционного покрытия на кабельных наконечниках и соединителях (гильзах). Изоляция помогает предотвратить короткие замыкания, улучшает безопасность эксплуатации и защищает от внешних воздействий, таких как влага и пыль.
Значение "Нет" означает, что кабельные наконечники и соединители не имеют изоляционного покрытия. Такие компоненты используются в условиях, где риск короткого замыкания минимален, или когда изоляция обеспечивается другими средствами. Они часто применяются в промышленных установках, где важна высокая проводимость и надежность контакта. При выборе не изолированных наконечников и соединителей следует учитывать необходимость дополнительной защиты от внешних факторов.
Значение "Да" указывает на наличие изоляционного покрытия на кабельных наконечниках и соединителях. Изолированные компоненты обеспечивают дополнительную защиту от коротких замыканий, механических повреждений и воздействия окружающей среды. Они особенно полезны в бытовых и коммерческих установках, где безопасность и долговечность имеют первостепенное значение. Рекомендуется использовать изолированные наконечники и соединители в условиях повышенной влажности или в местах с ограниченным доступом для дополнительной защиты.
Способ монтажа:
Термоусадка
Способ монтажа определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводниках. Выбор способа монтажа влияет на надежность соединения, механическую прочность и электрические характеристики. Различные способы монтажа подходят для разных условий эксплуатации и типов проводников.
Опрессовка — метод монтажа, при котором наконечник или соединитель деформируется с помощью специального инструмента для создания надежного механического и электрического контакта. Этот способ обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется использовать для проводников с большой площадью сечения и в условиях, требующих высокой надежности.
Пайка — метод монтажа, при котором соединение производится с помощью расплавленного припоя. Обеспечивает хорошую электрическую проводимость и механическую прочность. Рекомендуется использовать в условиях, где требуется герметичность соединения и высокая коррозионная стойкость. Не рекомендуется для соединений, подверженных сильным механическим нагрузкам.
Стационарный монтаж предполагает фиксированное крепление кабельного наконечника или соединителя на проводнике без возможности его перемещения. Обеспечивает надежное и долговечное соединение, подходит для стационарных установок, где нет необходимости в частом обслуживании или замене соединений.
На винты — метод монтажа, при котором наконечник или соединитель фиксируется с помощью винтовых зажимов. Обеспечивает простоту установки и возможность многократного использования. Рекомендуется для временных соединений или в системах, где требуется частое обслуживание и замена проводников.
Обжимной — метод монтажа, при котором наконечник или соединитель обжимается вокруг проводника с помощью специального инструмента. Обеспечивает надежное механическое и электрическое соединение. Подходит для различных типов проводников и условий эксплуатации, включая вибрационные нагрузки.
На кабель — метод монтажа, при котором наконечник или соединитель устанавливается непосредственно на кабель без необходимости использования дополнительных инструментов или материалов. Обеспечивает быстрое и простое соединение, подходит для временных или аварийных соединений.
Опресcовка — метод монтажа, аналогичный опрессовке, при котором наконечник или соединитель деформируется для создания надежного контакта. Обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется для проводников с большой площадью сечения и в условиях, требующих высокой надежности.
Опрессовка, термоусадка — комбинированный метод монтажа, при котором наконечник или соединитель сначала опрессовывается, а затем покрывается термоусадочной трубкой для дополнительной изоляции и защиты от коррозии. Обеспечивает высокую механическую и электрическую надежность, рекомендуется для использования в условиях повышенной влажности и агрессивных сред.
Термоусадка — метод монтажа, при котором наконечник или соединитель покрывается термоусадочной трубкой, которая сжимается под воздействием тепла, обеспечивая плотное прилегание и изоляцию. Обеспечивает дополнительную защиту от влаги и коррозии. Рекомендуется для использования в условиях повышенной влажности и агрессивных сред.
Открытый способ на опорах линий электропередач — метод монтажа, применяемый для установки кабельных наконечников и соединителей на опорах линий электропередач. Обеспечивает надежное соединение в условиях внешней среды, устойчив к воздействию погодных факторов и механических нагрузок. Рекомендуется для использования в энергетических сетях и на открытых пространствах.
Номинальный ток:
27 А
Номинальный ток — это максимальный ток, который кабельный наконечник или соединитель (гильза) может безопасно пропускать через себя в течение длительного времени без перегрева и повреждения. Этот параметр важен для обеспечения надежности и безопасности электрических соединений, предотвращения перегрева и возможного выхода из строя оборудования.
Номинальный ток 27 А. Подходит для маломощных электрических цепей. Рекомендуется для использования в системах с низким энергопотреблением, таких как освещение или контрольные цепи. При необходимости замены следует выбирать компоненты с аналогичным или чуть большим номинальным током.
Номинальный ток 135 А. Используется в среднеэнергетических цепях, таких как промышленные установки или крупные бытовые приборы. Обеспечивает надежную работу при значительных нагрузках. При замене важно учитывать соответствие сечению проводов и типу нагрузки.
Номинальный ток 80 А. Применим для цепей средней мощности. Подходит для крупных бытовых приборов или небольших промышленных установок. Замена должна производиться на компоненты с аналогичным номиналом для обеспечения безопасности.
Номинальный ток 19 А. Предназначен для низкоэнергетических цепей. Часто используется в контрольных и сигнальных цепях. Важно не превышать указанный ток, чтобы избежать перегрева.
Номинальный ток 85 А. Подходит для среднеэнергетических цепей. Обеспечивает надежную работу при умеренных нагрузках. При замене рекомендуется выбирать компоненты с аналогичным номиналом.
Номинальный ток 100 А. Используется в цепях средней мощности. Применим для промышленных и крупных бытовых установок. Важно учитывать соответствие сечению проводов при замене.
Номинальный ток 215 А. Предназначен для высокоэнергетических цепей. Используется в мощных промышленных установках. При замене необходимо учитывать все параметры нагрузки и сечения проводов.
Номинальный ток 48 А. Применим для цепей средней мощности. Подходит для бытовых и мелких промышленных установок. При замене важно соответствие номиналу для безопасности.
Номинальный ток 50 А. Используется в среднеэнергетических цепях. Подходит для различных бытовых и промышленных применений. Важно не превышать номинал при замене.
Номинальный ток 70 А. Предназначен для цепей средней мощности. Обеспечивает надежную работу при значительных нагрузках. При замене важно учитывать соответствие номиналу для безопасности.
Диапазон сечений:
1.5-2.5
Диапазон сечений — это параметр, указывающий минимальное и максимальное поперечное сечение проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Этот параметр критически важен для обеспечения надежного электрического контакта и предотвращения перегрева или механических повреждений. При выборе кабельных наконечников и соединителей необходимо учитывать сечение проводников, чтобы обеспечить соответствие диапазону сечений, указанному производителем. Несоответствие может привести к ненадежному соединению, повышенному сопротивлению и потенциальным отказам в работе электрической системы. Рекомендуется заменять кабельные наконечники и соединители на изделия с аналогичным диапазоном сечений при проведении ремонтов или модернизаций.
Материал изделия:
Медь
Материал изделия определяет состав, из которого изготовлены кабельные наконечники и соединители (гильзы). Наиболее часто используются медь, алюминий и их сплавы. Медные наконечники обеспечивают высокую проводимость и устойчивость к коррозии, что делает их идеальными для большинства электрических соединений. Алюминиевые наконечники легче и дешевле, но имеют более высокое сопротивление и подвержены окислению. Выбор материала зависит от условий эксплуатации, требуемой проводимости и бюджета. При замене важно учитывать совместимость материалов для предотвращения гальванической коррозии и обеспечения надежного соединения.
Сфера применения:
Для оконцевания опрессовкой многопроволочных медных проводов
Сфера применения кабельных наконечников и соединителей (гильз) определяет области и условия, в которых данные компоненты могут эффективно использоваться. Это свойство указывает на конкретные типы электрических сетей, оборудования и условий эксплуатации, включая напряжение, токовые нагрузки и окружающую среду. Влияние на работу устройства заключается в обеспечении надежного и безопасного соединения проводников, что критически важно для стабильной работы электрических систем. При выборе кабельных наконечников и соединителей рекомендуется учитывать соответствие их характеристик требованиям конкретной сферы применения, включая механические нагрузки, температурные условия и химическую стойкость. Замена должна производиться с учетом совместимости с существующими системами и соблюдением всех технических норм и стандартов.
Диаметр отверстия:
4 мм
Диаметр отверстия (мм) — это размер внутреннего отверстия кабельного наконечника или соединителя, измеряемый в миллиметрах. Этот параметр определяет, какой максимальный диаметр кабеля или провода можно вставить в наконечник или гильзу. Правильный выбор диаметра отверстия важен для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать диаметр кабеля, который будет использоваться, и подбирать соответствующий диаметр отверстия. При замене важно убедиться, что новый наконечник или гильза имеют такой же или близкий диаметр отверстия, чтобы сохранить надежность и безопасность соединения.
Материал изоляции:
Термопласт
Материал изоляции кабельных наконечников и соединителей (гильз) определяет их электрическую и механическую защиту, устойчивость к внешним воздействиям и долговечность. Выбор подходящего материала изоляции зависит от условий эксплуатации, требуемой надежности и специфических характеристик каждого материала.
ПВХ пластикат (поливинилхлорид) – это гибкий и устойчивый к химическим воздействиям материал. Он обеспечивает хорошую электрическую изоляцию и используется в широком диапазоне температур. Рекомендуется для стандартных условий эксплуатации, где требуется надежная защита и долговечность.
Полипропилен – это легкий и прочный материал с высокой устойчивостью к химическим веществам и влаге. Он обладает хорошими диэлектрическими свойствами и используется в условиях, где требуется повышенная механическая прочность и долговечность. Рекомендуется для использования в агрессивных средах.
Полиамид (нейлон) – это материал с высокой механической прочностью и устойчивостью к истиранию. Обеспечивает отличные диэлектрические свойства и устойчив к воздействию масел и химикатов. Рекомендуется для применения в условиях повышенных механических нагрузок и высокой влажности.
Нейлон – это разновидность полиамида, обладающая высокой прочностью и гибкостью. Он устойчив к истиранию и химическим воздействиям, обеспечивая надежную изоляцию в сложных эксплуатационных условиях. Рекомендуется для использования в условиях, требующих высокой механической прочности и гибкости.
Полипропилен (PP) – это тот же полипропилен, который обладает высокой устойчивостью к химическим веществам и влаге, а также хорошими диэлектрическими свойствами. Рекомендуется для использования в агрессивных средах, где требуется повышенная механическая прочность и долговечность.
Отсутствие изоляции означает, что наконечник или соединитель не имеют дополнительного защитного покрытия. Это подходит для случаев, когда изоляция осуществляется другими способами или не требуется. Рекомендуется для использования в контролируемых условиях, где отсутствует риск короткого замыкания или механического повреждения.
Термопласт – это материал, который размягчается при нагревании и затвердевает при охлаждении. Обеспечивает хорошую изоляцию и гибкость, подходит для использования в широком диапазоне температур. Рекомендуется для применения в условиях, где важна термостойкость и гибкость материала.
Поликарбонат – это прочный и устойчивый к ударам материал с хорошими диэлектрическими свойствами. Он обеспечивает надежную защиту и долговечность, особенно в условиях механических воздействий и высоких температур. Рекомендуется для использования в условиях, требующих высокой прочности и устойчивости к ударам.
ПВХ пластикат самозатухающий – это разновидность ПВХ, обладающая свойствами самозатухания при возгорании. Он обеспечивает дополнительную безопасность в условиях повышенного риска возгорания. Рекомендуется для использования в местах с повышенными требованиями к пожарной безопасности.
Полиэтилен с броней – это материал, обеспечивающий высокую механическую защиту и устойчивость к внешним воздействиям. Он используется в условиях, где требуется дополнительная защита от механических повреждений и внешних факторов. Рекомендуется для применения в сложных эксплуатационных условиях.
Диаметр внутренний:
2.3 мм
Диаметр внутренний (мм) — это ключевой параметр кабельных наконечников и соединителей (гильз), который определяет внутренний размер отверстия, через которое проходит проводник. Этот диаметр должен соответствовать диаметру проводника для обеспечения надежного электрического контакта и минимизации потерь. Неправильный выбор диаметра внутреннего может привести к недостаточному контакту, перегреву и потенциальному выходу из строя соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать стандарты и спецификации проводников, а также условия эксплуатации. Замена должна осуществляться с учетом того, чтобы новый наконечник или соединитель имел такой же или близкий внутренний диаметр, соответствующий диаметру проводника.
Нормативный документ:
ТУ 3424-001-59861269-2004
Нормативный документ — это официальный документ, определяющий стандарты и технические требования к продукции, включая кабельные наконечники и соединители (гильзы). Нормативные документы обеспечивают соответствие продукции установленным стандартам качества и безопасности, что важно для надежной и долговечной эксплуатации электрооборудования.
ТУ 3424-001-59861269-2004 — технические условия, которые регламентируют требования к кабельным наконечникам и соединителям. Документ определяет параметры, испытания и методы контроля для обеспечения надежности и безопасности продукции. Рекомендуется выбирать продукцию, соответствующую этому документу, для обеспечения высокой надежности в эксплуатации.
ГОСТ 7386-80 — государственный стандарт, устанавливающий требования к медным кабельным наконечникам и соединителям. Продукция, соответствующая этому ГОСТу, гарантирует высокую проводимость и устойчивость к коррозии, что важно для долговременной эксплуатации в электрических системах.
ТУ 3449-066-97284872-2014 — технические условия, определяющие спецификации и методы испытаний для кабельных наконечников и соединителей. Продукция, соответствующая этим условиям, проходит строгий контроль качества, что обеспечивает её надежность и долговечность в эксплуатации.
ГОСТ 23469.3-79 — стандарт, устанавливающий требования к алюминиевым и алюминиево-стальным кабельным наконечникам. Продукция по этому ГОСТу обеспечивает хорошую проводимость и устойчивость к механическим нагрузкам, что важно для надежности электрических соединений.
ТУ 3449-009-97284872-2006 — технические условия, регламентирующие требования к кабельным наконечникам и соединителям, включая материалы и методы испытаний. Выбор продукции, соответствующей этому документу, обеспечивает соответствие высоким стандартам качества и безопасности.
ГОСТ 9581-80 — государственный стандарт, определяющий требования к кабельным наконечникам и соединителям из медных сплавов. Этот стандарт обеспечивает высокую проводимость и устойчивость к коррозии, что важно для долговременной эксплуатации в электрических системах.
DIN 46235 — немецкий стандарт, устанавливающий требования к обжимным кабельным наконечникам и соединителям. Продукция, соответствующая этому стандарту, гарантирует высокую механическую прочность и надежность электрических соединений.
ТУ 3449-033-97284872-2006 — технические условия, определяющие требования к кабельным наконечникам и соединителям, включая спецификации материалов и методы испытаний. Соответствие этим условиям обеспечивает высокую надежность и долговечность продукции.
ГОСТ 23469.2-79 — стандарт, устанавливающий требования к медным кабельным наконечникам и соединителям. Продукция, соответствующая этому ГОСТу, обеспечивает высокую проводимость и устойчивость к коррозии, что важно для надежного функционирования электрических систем.
DIN 46228 — немецкий стандарт, определяющий требования к кабельным наконечникам и соединителям для многожильных проводов. Продукция по этому стандарту обеспечивает надежное и долговечное соединение проводов, что важно для стабильной работы электрических систем.
Номинальное напряжение:
0.69 кВ
Номинальное напряжение указывает на максимальное напряжение, при котором кабельные наконечники и соединители (гильзы) могут безопасно работать. Это важный параметр, который влияет на выбор компонентов для электрических систем, обеспечивая их надежность и безопасность. При выборе необходимо учитывать номинальное напряжение системы, чтобы избежать перегрузок и повреждений.
35 В - Подходит для низковольтных систем. Рекомендуется для использования в бытовых и легких промышленных приложениях.
0.69 кВ - Применяется в системах среднего напряжения. Идеально для распределительных сетей и промышленных применений.
10 кВ - Используется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности.
400 В - Стандартное значение для многих промышленных и коммерческих приложений. Обеспечивает надежную работу в трехфазных системах.
0.4 кВ - Часто используется в распределительных сетях и промышленных объектах. Обеспечивает баланс между безопасностью и эффективностью.
1 кВ - Применяется в системах среднего напряжения. Подходит для использования в распределительных сетях и крупных промышленных объектах.
20 кВ - Используется в высоковольтных системах. Требует усиленной изоляции и строгих мер безопасности.
380 В - Широко используется в трехфазных промышленных системах и распределительных сетях. Обеспечивает стабильную и надежную работу оборудования.
10000 В - Применяется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности.
0.4/1 кВ - Указывает на возможность использования в системах как низкого, так и среднего напряжения. Обеспечивает гибкость в применении и надежность работы.
Температурная стойкость:
до +105
Температурная стойкость кабельных наконечников и соединителей (гильз) определяет максимальную температуру, при которой они могут надежно функционировать без ухудшения своих характеристик. Это свойство важно для обеспечения долговечности и безопасности электрических соединений в различных условиях эксплуатации.
Температурная стойкость до +105°C означает, что кабельные наконечники и соединители могут безопасно работать при температуре окружающей среды до 105 градусов Цельсия. Это значение подходит для большинства стандартных промышленных и бытовых применений. При выборе изделий с такой температурной стойкостью рекомендуется учитывать возможные кратковременные повышения температуры и обеспечивать надлежащую вентиляцию для предотвращения перегрева.
Температурная стойкость до +75°C указывает на то, что изделия предназначены для использования в условиях с умеренными температурными нагрузками. Такие наконечники и соединители подходят для применения в электроустановках с ограниченным тепловыделением. При использовании в условиях, где температура может превышать 75 градусов Цельсия, следует рассмотреть возможность применения изделий с более высокой температурной стойкостью для обеспечения надежности и безопасности.
Температурная стойкость до +125°C свидетельствует о высокой термической устойчивости кабельных наконечников и соединителей. Эти изделия предназначены для эксплуатации в условиях повышенных температур, таких как двигатели, генераторы и другие высокотемпературные среды. Они обеспечивают надежную работу и долговечность электрических соединений даже при экстремальных температурах. При выборе таких изделий важно учитывать специфику применения и возможные дополнительные требования к термостойкости.
Форма контактной площадки:
Кольцевая
Форма контактной площадки определяет конструкцию и геометрию контактной части кабельного наконечника или соединителя, что влияет на его совместимость с различными типами клемм и соединений, а также на удобство монтажа и надежность электрического контакта. Правильный выбор формы контактной площадки обеспечивает оптимальную работу электрической системы и долговечность соединения.
Кольцевая контактная площадка представляет собой замкнутый круг, который надевается на винтовую клемму. Она обеспечивает надежное и стабильное соединение, предотвращая случайное отсоединение. Рекомендуется для использования в условиях, где важна максимальная надежность контакта, например, в силовых цепях.
Вилочная контактная площадка имеет форму вилки с двумя зубцами, что позволяет быстро монтировать и демонтировать соединение без полного снятия винта. Это удобно для часто обслуживаемых систем, но может быть менее надежным по сравнению с кольцевой формой в условиях вибрации.
Штыревая контактная площадка представляет собой цилиндрический штырь, который вставляется в соответствующую гнездовую клемму. Обеспечивает плотное соединение и используется в различных типах разъемов и соединений, где требуется быстрый монтаж и демонтаж.
Специальная форма контактной площадки включает в себя уникальные конструкции, разработанные для специфических приложений или оборудования. Эти формы могут обеспечивать оптимальные характеристики для конкретных условий эксплуатации. Выбор такой формы следует делать на основе рекомендаций производителя оборудования.
Плоский штырь представляет собой плоскую пластину, которая вставляется в пружинные или зажимные клеммы. Обеспечивает хорошую площадь контакта и используется в различных бытовых и промышленных приложениях. Рекомендуется для систем, где важен быстрый и надежный монтаж.
Крючкообразная контактная площадка имеет форму крюка, что позволяет легко закрепить ее на винтовую клемму. Обеспечивает быстрое и удобное соединение, но может быть менее надежной в условиях сильной вибрации по сравнению с кольцевой формой.
Диапазон рабочих температур:
до +105
Диапазон рабочих температур является критическим параметром для кабельных наконечников и соединителей (гильз), определяющим температурные условия, в которых данные компоненты могут эффективно и безопасно функционировать. Выбор правильного диапазона рабочих температур обеспечивает надежность соединений и предотвращает повреждения, вызванные экстремальными температурами. Важно учитывать температурный диапазон эксплуатации для конкретных условий применения, чтобы избежать перегрева или замерзания, что может привести к отказу системы.
Диапазон от -60 до +50°C подходит для применения в условиях сурового климата, где возможны очень низкие температуры. Однако, верхний предел в +50°C может ограничить использование в высокотемпературных средах. Рекомендуется для наружных установок в холодных регионах.
Диапазон от -40 до +80°C обеспечивает более широкий температурный диапазон, подходящий для большинства стандартных применений, включая как холодные, так и умеренно жаркие условия. Это значение является универсальным и подходит для большинства промышленных и бытовых применений.
Диапазон от -50 до +50°C подходит для применения в условиях с умеренно низкими температурами, но ограничивает использование в высокотемпературных средах. Рекомендуется для наружных установок и регионов с холодным климатом.
Диапазон от -70 до +45°C предназначен для экстремально холодных условий, но имеет ограничение по верхнему температурному пределу. Подходит для специфических применений, где требуется работа при очень низких температурах.
Диапазон от -60 до +80°C обеспечивает широкий температурный диапазон, подходящий для суровых климатических условий и умеренно высоких температур. Это значение подходит для применения в разнообразных условиях, от холодных до умеренно жарких.
Диапазон от -45 до +50°C подходит для применения в условиях с умеренно низкими температурами, но ограничивает использование в высокотемпературных средах. Рекомендуется для наружных установок и регионов с холодным климатом.
Диапазон от -10 до +75°C подходит для умеренных климатических условий, где не требуется работа при экстремально низких температурах. Подходит для большинства бытовых и некоторых промышленных применений, где не ожидаются экстремальные температуры.
Диапазон от -40 до +105°C обеспечивает работу в широком диапазоне температур, включая высокотемпературные условия. Это значение подходит для промышленных применений, где возможны экстремальные температуры.
Диапазон от -40 до +70°C подходит для большинства стандартных применений, включая как холодные, так и умеренно жаркие условия. Это значение является универсальным и подходит для большинства промышленных и бытовых применений.
Диапазон от -55 до +135°C предназначен для экстремальных температурных условий, как низких, так и высоких. Подходит для специфических промышленных применений, где требуется высокая термостойкость.
Метрический размер болта (М..):
4
Метрический размер болта (М..) указывает на диаметр резьбы болта в миллиметрах, что является критическим параметром при выборе кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера болта обеспечивает надежное крепление и электрический контакт, минимизируя риск механических повреждений и потерь в проводимости. При выборе и замене болтов следует учитывать совместимость с существующими компонентами и нагрузками, а также следовать рекомендациям производителя для обеспечения оптимальной работы устройства.
Номинальное поперечное сечение:
1.5...2.5 кв.мм
Номинальное поперечное сечение кабельных наконечников и соединителей (гильз) измеряется в квадратных миллиметрах (кв.мм) и указывает на площадь поперечного сечения проводника, для которого предназначен данный компонент. Это свойство критически важно для обеспечения надежного электрического соединения и минимизации сопротивления. Выбор наконечника или гильзы с соответствующим номинальным поперечным сечением гарантирует, что соединение выдержит расчетные токовые нагрузки без перегрева и потерь. При замене или выборе нового компонента рекомендуется строго следовать номинальному поперечному сечению, указанному в технической документации, чтобы избежать возможных электрических неисправностей и обеспечить долговечность системы.
Номин. поперечное сечение (диапазон):
1.5...2.5 мм²
Номинальное поперечное сечение (диапазон) указывает на диапазон площадей поперечного сечения проводников, для которых предназначены кабельные наконечники и соединители (гильзы). Измеряется в квадратных миллиметрах (мм²). Этот параметр критически важен для правильного выбора компонента, так как слишком малое сечение может привести к перегреву и повреждению проводника, а слишком большое — к ненадежному контакту. При выборе кабельных наконечников и соединителей важно учитывать номинальное поперечное сечение проводников, чтобы обеспечить надежность и безопасность электрических соединений. При замене следует придерживаться аналогичного или рекомендованного производителем диапазона сечения.
Метрический размер соединительной резьбы:
4
Метрический размер соединительной резьбы определяет диаметр и шаг резьбы, используемой для соединения кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера резьбы обеспечивает надежное и безопасное соединение, минимизируя риск ослабления или разрыва в местах соединения. Размеры резьбы варьируются в зависимости от требований к механической прочности и электрической проводимости соединения.
Резьба с метрическим размером 8 мм обеспечивает прочное соединение для кабельных наконечников среднего размера. Рекомендуется использовать в системах, где требуется баланс между механической прочностью и компактностью соединения.
Резьба с метрическим размером 10 мм подходит для более крупных кабельных наконечников, обеспечивая высокую механическую прочность и надежность. Идеально подходит для промышленных применений с высокими требованиями к долговечности соединений.
Резьба с метрическим размером 6 мм используется для небольших кабельных наконечников, где важна компактность соединения. Рекомендуется для применения в электронике и мелких электрических системах.
Резьба с метрическим размером 12 мм обеспечивает очень высокую прочность соединения и используется в тяжелых промышленных условиях. Подходит для кабельных наконечников, которые должны выдерживать значительные механические нагрузки.
Резьба с метрическим размером 5 мм предназначена для очень мелких соединений, где важна минимизация размеров и веса. Используется в миниатюрных электронных устройствах и системах.
Резьба с метрическим размером 16 мм обеспечивает максимальную прочность и устойчивость соединения. Идеально подходит для крупногабаритных кабелей и соединителей в условиях высокой механической нагрузки.
Резьба с метрическим размером 4 мм используется в очень мелких соединениях, где важны компактность и легкость. Применяется в точных электронных устройствах и системах.
Резьба с метрическим размером 14 мм обеспечивает высокую прочность и надежность соединения для крупных кабелей. Рекомендуется для использования в тяжелых промышленных и электрических системах.
Резьба с метрическим размером 20 мм предназначена для самых крупных кабельных соединений, где требуется максимальная механическая прочность и устойчивость. Используется в тяжелых промышленных и энергетических системах.
Резьба с метрическим размером 0 мм указывает на отсутствие резьбы или использование альтернативного метода соединения. Применяется в случаях, когда требуется быстрое и простое соединение без использования резьбовых элементов.
Сертификаты
Декларация ЕАС
Аналоги (5)
 | Наконечник кабельный кольцевой изолированный НКИ 2.5-4 серия ПРОФИ - 47477 КВТ | 97964 шт. | 2,46 ₽ | шт. | от 1 дня |
 | Наконечник кабельный кольцевой изолированный НКИ(н) 2.5-4 серия ПРОФИ - 57909 КВТ | 7892 шт. | 2,81 ₽ | шт. | от 1 дня |
 | Наконечник кольцевой изолированный 4.3 мм 1.5-2.5 (НКи 2.5-4/НКи2-4) синий | 08-0032 REXANT MEET | 33600 шт. | 2,13 ₽ | шт. | от 3 дней |
 | Наконечник кольцевой OptiKit T-K-PVC-2-4(100шт) | 278073 КЭАЗ | 2500 шт. | 2,5 ₽ | шт. | от 3 дней |
 | Наконечник кольцевой изолированный 4.3мм 1.5-2.5мм (НКи 2.5-4 / НКи2-4 RVS2-4) синий (в упак. 10шт.) | 06-0418-A REXANT MEET | 4380 шт. | 7,34 ₽ | шт. | от 3 дней |
