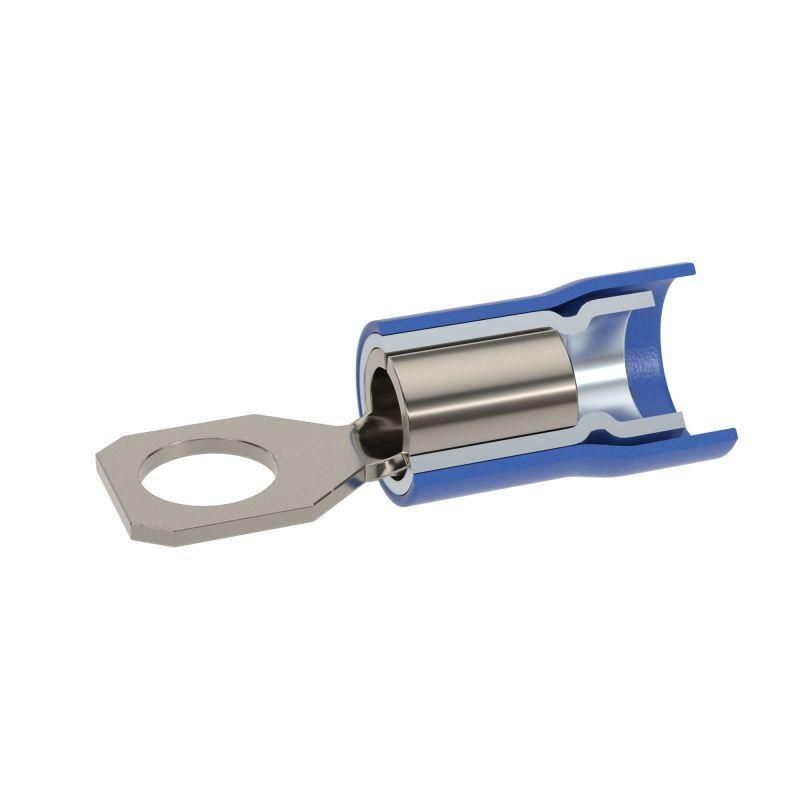

Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М6 (д.6,4 мм) (НКИ) | 2B6P-DS-PVC DKC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М6 (д.6,4мм) (НКИ) от DKC предназначен для надёжного оконцевания многопроволочных жил в электрических соединениях до 600 В. Благодаря изолирующему фланцу и двойной гильзе, этот наконечник снижает риск замыканий и улучшает долговечность соединений - особенно в условиях вибраций и повышенной влажности.

Назначение и область применения

Наконечник НКИ используется для оконцевания медных и алюминиевых многопроволочных проводов в сетях постоянного и переменного тока до 600 В. Подходит для подключения к болтовым зажимам диаметром 6,4 мм. Применяется в распределительных щитах, пультах управления, силовых шкафах, на оборудовании с высокой механической нагрузкой - например, на станках, конвейерах, лифтах и системах автоматизации. Особенно рекомендован для регионов с сейсмической активностью и промышленных объектов с частыми вибрациями.

Технические характеристики

• Сечение провода: 1,5–2,5 мм2
• Размер метиза: M6
• Диаметр отверстия под винт: 6,4 мм
• Материал контактной части: медь марки М1 с лужением
• Тип гильзы: двойная, с радиальными насечками внутри
• Изоляция: ПВХ, цвет - синий
• Максимальная рабочая температура изоляции: +85 C
• Класс горючести: V0 (UL 94)
• Форма контактной части: круглое кольцо

Совместимость и монтаж

Наконечник НКИ совместим с болтовыми зажимами стандарта M6 и соответствует требованиям к площади контакта для сечений 1,5–2,5 мм2. Для установки зачистите жилу на длину, равную глубине гильзы (обычно около 8–10 мм), вставьте провод и обожмите специальным клещами с матрицей для двойных гильз. Убедитесь, что изоляция провода не попала внутрь гильзы - это гарантирует герметичность и предотвращает перегрев. Изолирующий фланец позволяет монтировать наконечник рядом с другими элементами без риска замыкания между соседними клеммами.

Безопасность и стандарты

Изоляция из ПВХ соответствует классу горючести V0 по UL 94 - материал самозатухающий и не распространяет пламя. Лужение контактной части исключает образование гальванической пары при соединении с алюминиевыми жилами, снижая риск коррозии. Конструкция соответствует требованиям безопасности для электроустановок до 600 В.

Преимущества

• Двойная гильза увеличивает площадь контакта и устойчивость к вибрациям - снижается вероятность ослабления соединения.
• Лужение меди предотвращает окисление и продлевает срок службы контакта.
• Радиальные насечки внутри гильзы обеспечивают прочный механический захват провода даже при слабой обжимке.
• Изолирующий фланец из ПВХ защищает от случайных замыканий на корпус или соседние выводы.
• Цветная изоляция (синяя) упрощает визуальное различение фаз или цепей при обслуживании.

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - возможен плохой контакт из-за недостаточной деформации гильзы.
• Максимальная температура окружающей среды - +85 C; при более высоких значениях изоляция теряет прочность.
• Не предназначены для работы в условиях постоянного погружения в жидкости - хотя IP-класс не указан, ПВХ не является герметичным барьером.
• Не подходят для токов выше номинала, соответствующего сечению 2,5 мм2 - требуется проверка по таблицам допустимых нагрузок.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Обжим проводов к клеммам частотных преобразователей и контроллеров.
• Запитка двигателей на производстве с высокими уровнями вибрации - например, компрессоров или насосов.
• Электрооборудование в сейсмически опасных регионах - благодаря виброустойчивости снижаются риски отказов после толчков.

Практические советы

• Выбирайте обжимные клещи с матрицей, специально адаптированной под двойные гильзы - обычные матрицы могут не обеспечить нужного давления.
• Перед монтажом проверьте посадочный диаметр клеммы - он должен точно соответствовать 6,4 мм. Отклонение +-0,2 мм допустимо, больше - риск проскальзывания.
• Не используйте наконечники с трещинами или деформированной изоляцией - даже микроскопические повреждения снижают безопасность.
• При работе с алюминием обязательно используйте антиоксидантную смазку перед обжимом - это дополнительно защитит от коррозии.
• Артикул 2b6p-ds-pvc от DKC (ДКС) легко найти в каталогах по названию «НКИ» - сохраняйте его при заказе запасных частей.
