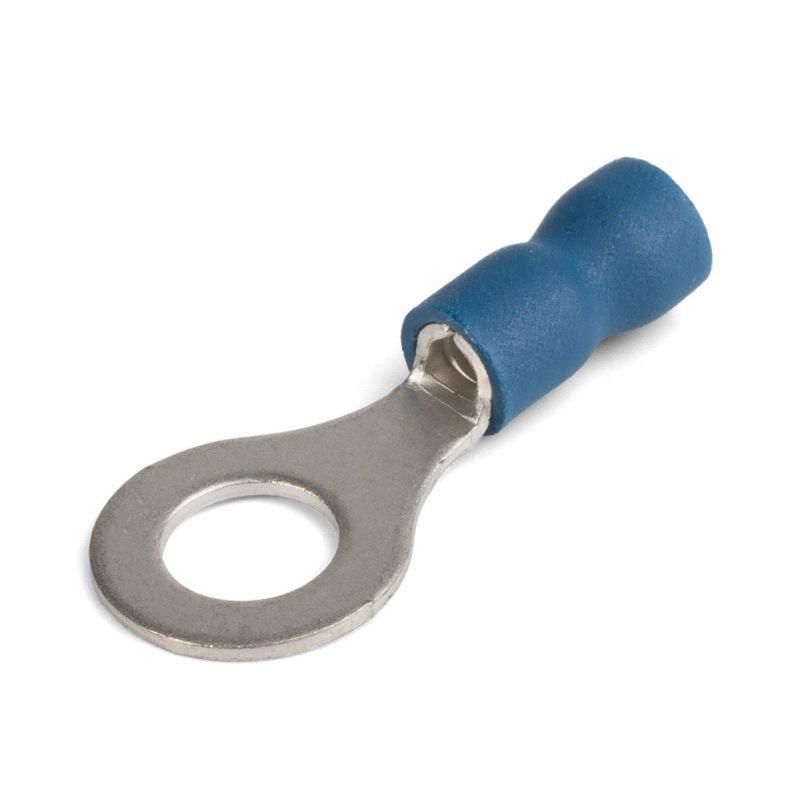

Наконечник кабельный кольцевой изолированный НКИ 2.5-6 (100шт/упак) серия EasyFix |90893 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-6 (100 шт/упак) серия EasyFix от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных жил с последующим креплением на винтовые клеммы. Этот тип наконечника особенно удобен при частых работах с гибкими проводами - он сочетает простоту монтажа, устойчивость к перегреву и долговечность соединений.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-6 (100 шт/упак) серия EasyFix используется для оконцевания гибких многопроволочных медных проводов сечением до 2,5 мм2. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию с винтовым зажимом. Применяется в промышленном оборудовании, системах автоматизации, бытовой и коммунальной электротехнике.

Технические характеристики

• Сечение провода: 2,5 мм2
• Внутренний диаметр кольца: 6 мм
• Материал наконечника: латунь Л63
• Покрытие: электролитическое лужение - защищает от окисления и улучшает проводимость
• Изоляция: самозатухающий ПВХ класса горючести V-0 по UL94
• Температурная стойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Форма: кольцевая, изолированная
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-6 (100 шт/упак) серия EasyFix совместим с любыми винтовыми клеммами, имеющими диаметр болта 6 мм. Для установки требуется специальный пресс-клещи с матрицей для опрессовки 2,5 мм2. Установка выполняется следующим образом:

• Зачищается изоляция с конца провода на длину, соответствующую длине трубчатой части наконечника
• Жила вставляется в наконечник - благодаря форме «Easy Entry» вход облегчён даже для расслоившихся проводников
• Опрессовка производится на участке трубы, **поверх** изоляционной манжеты - так обеспечивается герметичность и механическая прочность
• Готовый наконечник закрепляется на клемме винтом

Не допускается использование с однопроволочными жесткими проводами - они требуют других типов наконечников.

Особенности конструкции

• Раструб «Easy Entry»: виниловый край наконечника расширен - позволяет легко ввести многожильную жилу, даже если она немного рассыпалась
• Поперечные засечки внутри трубы: усиливают сцепление с проводом, предотвращают проскальзывание при нагрузках
• Незаваренный стыковой шов: снижает риск трещин при деформациях, сохраняет целостность при многократных изгибах
• Изолированная манжета: исключает случайное замыкание между соседними клеммами, повышает безопасность при сборке в плотных щитах

Преимущества

• Высокая надёжность соединения благодаря усиленному контакту и лужению
• Защита от окисления - лужение продлевает срок службы в условиях повышенной влажности
• Удобство монтажа - форма «Easy Entry» экономит время при работе с гибкими проводами
• Самозатухающая изоляция снижает риск распространения пламени при аварийных ситуациях
• Стандартная упаковка по 100 шт. - удобна для профессионального использования и хранения

Ограничения применения

• Не предназначена для работы при температурах выше 75 C - изоляция теряет прочность
• Не рекомендуется использовать с алюминиевыми проводами - материал наконечника (латунь) несовместим с электрохимической коррозией
• Не подходит для высоких динамических нагрузок (вибрации, удары) без дополнительной фиксации
• Опрессовка должна выполняться строго на участке трубы - попытки запрессовать через изоляцию приведут к её повреждению

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в распределительном щите
• Соединение гибких медных жил с контактами частотного преобразователя
• Монтаж проводки на станках с ЧПУ, где часто возникают вибрации
• Обслуживание системы освещения в помещениях с высокой влажностью (например, цеха, теплицы)

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 2,5 мм2 - чтобы избежать слабого контакта или разрыва жилы
• Используйте пресс-клещи с регулировкой давления; слишком сильное давление может повредить изоляцию
• При сборке в плотных щитах ориентируйте кольца одинаково - так проще найти нужный провод при обслуживании
• Храните наконечники в сухом месте - хотя покрытие лужёное, длительное воздействие влаги может вызвать помутнение изоляции
• Этот наконечник - часть серии EasyFix: все изделия этой серии имеют единый дизайн и совместимы по методам монтажа - можно смешивать в одном проекте
