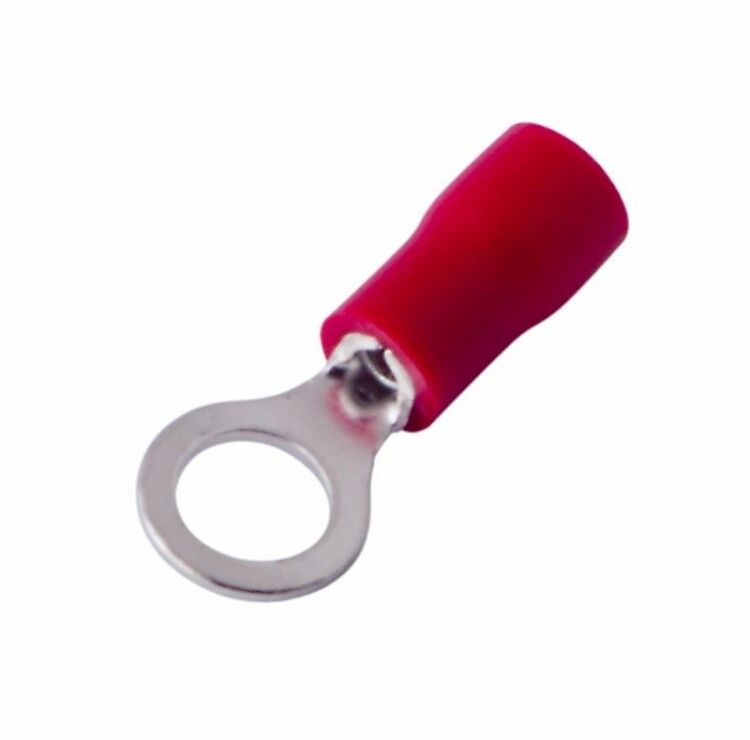

Наконечник кольцевой изолированный Dу=4.3 мм 0.5-1.5 кв (НКи 1.5-4/НКи 1,25-4) красный | 08-0013 REXANT MEET

Наконечник кольцевой изолированный ø4.3 мм 0.5–1.5 мм2 (НКи 1.5-4 / НКи 1,25-4) красный от Rexant - это обжимной контакт для надёжного подключения многожильных медных проводов к винтовым зажимам. Применяется там, где требуется частое отключение и высокая долговечность соединения - например, в подвижном электротехническом оборудовании.

Назначение и область применения

Наконечник кольцевой изолированный (НКи 1.5-4 / НКи 1,25-4) предназначен для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 перед подключением к винтовым клеммам. Его используют там, где важно обеспечить прочное, не требующее перепайки соединение, которое можно многократно отсоединять и подключать. Особенно актуален в условиях вибраций, перемещений или частых обслуживаний - например, на станках, щитах управления, автопоездах, железнодорожном подвижном составе, испытательных стендах.

Технические характеристики

• Диаметр отверстия: 4,3 мм - совместим с винтами M4 и аналогичными клеммами
• Сечение провода: 0,5–1,5 мм2 - оптимизировано для многожильных медных жил
• Материал контакта: латунь с лужёным покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ, красная - защищает от случайного замыкания, легко распознаётся по цвету
• Тип монтажа: обжимной - требует специальных клещей, не допускает пайки
• Максимальный ток: 19 А - при температуре до +60C и нормальной влажности
• Конструкция втулки: короткая - экономит место в плотных клеммных колодках

Совместимость и монтаж

Наконечник кольцевой изолированный (НКи 1.5-4 / НКи 1,25-4) совместим с любыми винтовыми клеммами с диаметром отверстия 4,3 мм. Для установки необходим обжим инструментом - нельзя использовать плоскогубцы или пассатижи. Рекомендуются следующие пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняют на изоляционной части - так сохраняется герметичность и предотвращается повреждение внутреннего контакта. После обжима проверьте, что провод не выступает из втулки, а изоляция плотно прилегает к корпусу наконечника.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным контактам для силовой электротехники. Лужёное покрытие обеспечивает устойчивость к окислению в условиях повышенной влажности. Материал ПВХ не распространяет горение и работает в диапазоне температур от –40C до +85C. Соответствие международным стандартам IEC 60947-7-1 и GOST R 50030.5.5 реализовано конструкцией, хотя сертификаты не указаны производителем - рекомендуется применять в рамках проектной документации, где допускаются несертифицированные элементы.

Преимущества

• Удобство быстрого подключения/отключения - не нужна перепайка
• Защита от короткого замыкания благодаря изолирующей оболочке
• Стабильный контакт благодаря лужению - меньше нагрева и окисления
• Ярко-красная изоляция - упрощает визуальный контроль и маркировку цепей
• Короткая втулка - позволяет устанавливать несколько наконечников рядом в ограниченном пространстве

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при обжиме
• Запрещено использование с проводами больше 1,5 мм2 - риск перегрева и деформации
• Не подходят для постоянного погружения в жидкости - IP-класс не указан, изоляция ПВХ не рассчитана на длительное воздействие воды
• Не применяются в цепях переменного тока выше 1000 В - ограничение по рабочему напряжению не указано, безопаснее не превышать 690 В
• Не рекомендуются для внешней установки без защиты - УФ-старение ПВХ не учтено

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах
• Разъёмные соединения в щитах управления подвижного состава
• Электрооборудование вагонов метро и тепловозов
• Тестовые стенды и ремонтные мастерские - часто меняемые провода
• Аварийные системы освещения с частым тестированием

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте обжимной инструмент с матрицей под 4,3 мм - некорректный инструмент деформирует контакт
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод - он не должен выскальзывать
• Для систем с вибрацией используйте контргайки или фиксирующие шайбы на винтах
• Храните наконечники в сухом месте - даже лужёный металл может окисляться при длительном хранении во влажной среде
