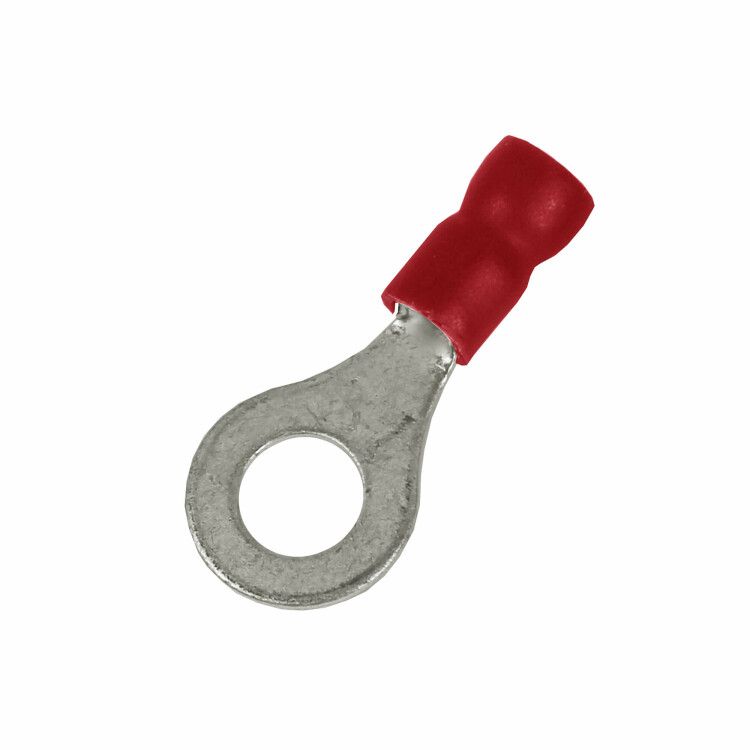

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М4 d4.3мм (НКИ) (уп.100шт) DKC 2A4P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НКИ) от DKC предназначен для надежного оконцевания медных проводов сечением 0,5–1,5 мм2 в распределительных щитах, пультах управления и других устройствах с напряжением до 600 В. Благодаря изолирующему фланцу и луженой меди, этот наконечник снижает риск замыканий и улучшает долговечность соединений.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях постоянного и переменного тока. Подходит для сборки силовых и слаботочных устройств: автоматических выключателей, клеммных колодок, реле, контакторов, станков и систем автоматизации. Особенно эффективен там, где требуется безопасное и компактное соединение без открытых токоведущих частей.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия под винт: 4,3 мм
• Размер метрической резьбы: M4
• Максимальный рабочий ток: 19 А
• Материал контактной части: медь М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, серый цвет
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает токоведущую часть, фланец изолирован
• Стандарт: соответствует DIN
• Подходит для проводов с лаковой изоляцией

Совместимость и монтаж

Наконечник совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки используйте пресс-клещи с матрицей, подходящей под сечение 0,5–1,5 мм2. Обжим должен быть равномерным, чтобы не повредить внутренние зазубрины гильзы - они обеспечивают прочную механическую связь с жилой. После опрессовки изоляционный фланец плотно прилегает к изоляции провода, предотвращая её проскальзывание. Установите на винт М4 или шпильку 1/8 дюйма - размеры совпадают.

Безопасность и стандарты

Изделие соответствует требованиям DIN и выполнено в соответствии с нормами безопасности для электроустановок до 600 В. Изолирующий фланец исключает случайное прикосновение к токоведущей части после монтажа. Луженое покрытие снижает риск окисления и повышает срок службы в условиях повышенной влажности. Проклеенный фланец дополнительно герметизирует место перехода между изоляцией провода и корпусом наконечника.

Преимущества

• Облегченный ввод жилы благодаря форме раструба EasyEnter - легко вставить даже многопроволочные провода без повреждения
• Зазубрины внутри гильзы усиливают контакт при обжиме, снижают переходное сопротивление
• Луженая медь защищена от коррозии - особенно важно в промышленных средах
• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Совместим с проводами с лаковой изоляцией - можно использовать в двигателях и катушках

Ограничения применения

Не применяйте для алюминиевых проводов - материал контактной части рассчитан только на медь. Наконечник не предназначен для высоких температур выше +85 C - ПВХ изоляция может деформироваться. Не используйте в условиях постоянного воздействия масла, растворителей или агрессивных химикатов - это повредит пластиковую оболочку. Также не рекомендован для мобильных соединений с частыми изгибами - он не рассчитан на динамические нагрузки.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Оконцовка проводов питания на клеммах контроллеров PLC
• Монтаж обмоток двигателей с лаковой изоляцией
• Соединение проводов в пультах управления станков и конвейеров
• Установка на шпильки в блоках питания и преобразователях частоты

Практические советы

• Выбирайте наконечник по точному сечению провода - перегрузка или недогрузка снижают надежность соединения
• Перед обжимом проверьте, что жила полностью вошла в гильзу - край провода должен быть заподлицо с началом изоляции
• Используйте клещи с регулируемым давлением - слишком сильный обжим может раздавить гильзу
• Проверяйте соответствие диаметра отверстия (4,3 мм) и размера винта (M4) перед монтажом - не все винты одинаковые
• Для защиты от внешних факторов (пыль, влага) комбинируйте с IP65-корпусами - сам наконечник не имеет степени защиты IP
