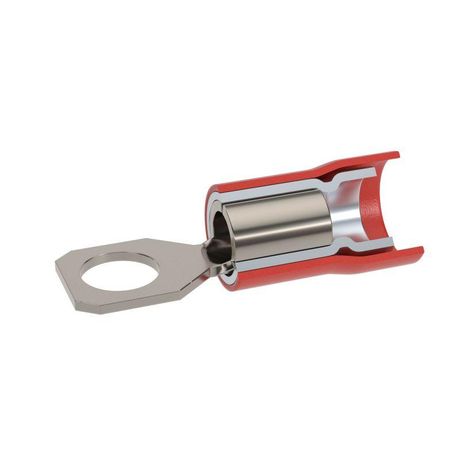

Наконечник с отверстием под винт и изолир.фaланцем ПВХ дойная гильза 0.25-1.5кв.мм М4 d4.3мм (НКИ) (уп.100шт) DKC 2A4P-DS-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3мм) (НКИ) DKC - это надёжный элемент для оконцевания проводов в электрических соединениях, где важна устойчивость к вибрациям и безопасная изоляция. Бренд DKC предлагает эту модель в серии Quadro для промышленного и энергетического оборудования.

Назначение и область применения

Наконечник НКИ DKC предназначен для оконцевания многопроволочных медных и алюминиевых жил сечением 0,25–1,5 мм2. Подходит для подключения к болтовым зажимам с диаметром отверстия 4,3 мм (М4). Применяется в электрических цепях постоянного и переменного тока до 600 В. Особенно рекомендован для установки на оборудовании, подверженном вибрациям - станках, конвейерах, щитах управления, а также в регионах с высокой сейсмической активностью.

Технические характеристики

• Сечение провода: 0,25–1,5 мм2 (оптимально для 0,5–1,5 мм2)
• Размер метиза: M4
• Диаметр отверстия под винт: 4,3 мм
• Форма контактной части: круглое кольцо
• Гильза: двойная, с внутренними радиальными насечками
• Материал контакта: медь марки М1, лужённая
• Изоляция: ПВХ, цвет - красный
• Максимальная рабочая температура изоляции: +85 C
• Класс горючести: V0 (UL 94)

Совместимость и монтаж

Наконечник НКИ DKC совместим с любыми клеммами, имеющими отверстие диаметром 4,3 мм и резьбу М4. Для монтажа используйте обжимные клещи с матрицей, соответствующей сечению провода. Убедитесь, что жила полностью вошла в гильзу - не допускайте выхода проводников за пределы изоляции. Обжим должен быть равномерным, без трещин на изоляции. Двойная гильза требует более точного обжима, чем одинарная - следите за качеством деформации металла.

Безопасность и стандарты

Изоляция из ПВХ соответствует классу горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужение контактной части предотвращает образование гальванической пары между медью и алюминием, снижая риск коррозии. Температурный режим работы (до +85 C) позволяет использовать изделие в большинстве промышленных условий, кроме печей и нагревательных систем.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает механическую прочность соединения
• Лужение меди защищает от окисления и продлевает срок службы
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию провода даже при вибрациях
• Изолирующий фланец предотвращает случайное замыкание на корпус или соседние элементы
• Ярко-красный цвет легко отличается от других типов наконечников, ускоряя диагностику

Ограничения применения

• Не применяйте для однопроволочных (моножильных) проводов - они плохо фиксируются в гильзе с насечками
• Запрещено использование при температурах выше +85 C - изоляция теряет форму и становится хрупкой
• Не предназначены для подключения к штыревым клеммам или клеммным колодкам без отверстия под винт
• Не подходят для внешней установки без защиты от прямых осадков и УФ-излучения - ПВХ со временем стареет на солнце

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Обжим проводов на клеммах частотных преобразователей и контроллеров
• Соединение двигателей и сервоприводов на конвейерных линиях
• Электрооборудование в метро, трамваях и железнодорожных станциях - благодаря виброустойчивости

Практические советы

• Выбирайте сечение наконечника строго по сечению жилы - перегрузка вызывает перегрев, недогрузка - плохой контакт
• Перед обжимом удалите изоляцию точно на длину гильзы - лишний проводник внутри не должен торчать
• Учитывайте посадочный диаметр 4,3 мм - он соответствует только винтам М4; другие размеры не подойдут
• Для алюминиевых проводов перед обжимом слегка протяните жилу через гильзу - это уплотняет её и улучшает контакт
• Храните наконечники в сухом месте - влага может повредить лужёную поверхность
