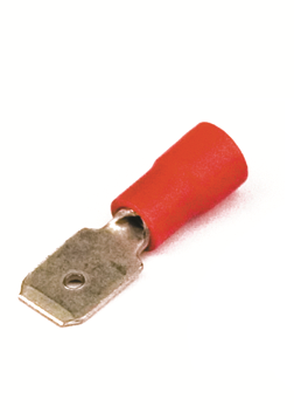

Наконечник плоский, с изолир.фланцем (вилка), 0,25-1,5мм.кв. 4,8х0,8мм. | 2A32P DKC ДКС

Наконечник кабельный плоский с изолированным фланцем (вилка) 0,25–1,5 кв.мм 4,8×0,8 мм QUADRO от DKC предназначен для надёжного соединения медных проводов в электрических цепях с напряжением до 600 В. Артикул РПИ-П соответствует серийному решению Quadro - компактным, стандартизированным контактам для частых сборочно-монтажных задач.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Он позволяет быстро и безопасно подключить провод к разъёмам, клеммам или штыревым контактам - без пайки и дополнительных инструментов. Подходит для устройств управления, распределительных щитов, автоматики, оборудования на производстве и в бытовой технике.

Технические характеристики

• Тип: Штекер (папа) - плоский контакт для вставления в гнездо
• Сечение провода: 0,25–1,5 мм2 - совместим с большинством слаботочных и силовых цепей
• Размер контакта: 4,8 × 0,8 мм - стандартный размер для многих типов разъёмов
• Максимальный ток: 10 А - допустимая нагрузка при нормальных условиях эксплуатации
• Материал контакта: Электротехническая медь - высокая проводимость и долговечность
• Лужение: Есть - защищает от окисления и улучшает контакт
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и влаге
• Цвет изоляции: Красный - стандартная цветовая маркировка для положительного потенциала или фазы
• Фланец: Изолированный - предотвращает случайное замыкание на корпус или соседние элементы

Совместимость и монтаж

Наконечник совместим с разъёмами типа Faston® (ISO 9000 / DIN 46245), часто используемыми в контроллерах, реле, блоках питания и промышленном оборудовании. Для установки требуется обжимной инструмент с матрицей под размер 4,8×0,8 мм. Обжим должен плотно охватывать жилу без повреждений изоляции. Убедитесь, что диаметр жилы соответствует указанному сечению - перегрузка вызывает нагрев, недостаточное сечение снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для плоских наконечников (DIN 46245, IEC 60947). Изоляция выполнена из самозатухающего ПВХ, что снижает риск распространения горения. Применяется в системах с рабочим напряжением до 600 В переменного и постоянного тока. Не предназначен для использования во взрывоопасных средах или при температуре выше +85 C.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при близком расположении контактов
• Лужёная поверхность контакта увеличивает срок службы и снижает переходное сопротивление
• Ярко-красная изоляция упрощает визуальную идентификацию полярности
• Стандартные размеры обеспечивают широкую совместимость с популярными разъёмами
• Удобство монтажа - не требует пайки, легко демонтируется при необходимости замены

Ограничения применения

• Не применяется для проводов сечением менее 0,25 мм2 или более 1,5 мм2 - возможен выход из строя или плохой контакт
• Не рекомендован для внешней установки без защиты от осадков и прямого UV-излучения - ПВХ теряет эластичность при длительном воздействии солнца
• Не предназначен для многократных подключений/отключений - после нескольких операций контакт может ослабнуть
• Запрещено использовать в средах с химически активными веществами - ПВХ может деформироваться под действием масел, растворителей

Примеры использования

• Подключение проводов к клеммам реле в системах автоматизации
• Соединение проводки в блоках питания компьютеров и серверов
• Монтаж сигнальных цепей на станках с ЧПУ
• Подключение датчиков и исполнительных механизмов в панелях управления
• Обслуживание бытовой техники - холодильники, стиральные машины, микроволновые печи

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция мешает плотному контакту
• Используйте специальный обжимной клещ с регулировкой усилия - некачественный обжим приводит к перегреву
• Проверьте соответствие размера контакта (4,8×0,8 мм) гнезду перед установкой - не все разъёмы одинаковы
• Для многожильных проводов скрутите жилы перед обжимом - это предотвратит выскальзывание
• При работе в условиях повышенной влажности проверяйте состояние контактов каждые 6–12 месяцев - даже лужённая медь может окисляться при длительном воздействии
