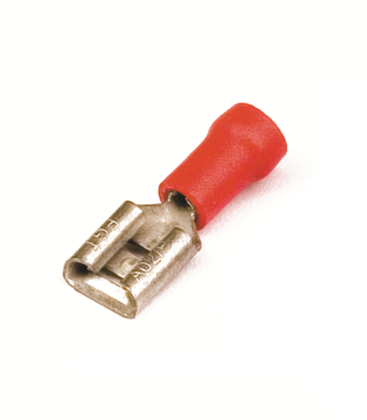

Наконечник плоский РпИм 1.5-3-0.8 красный QUADRO (100шт) с изолированным фланцем (розетка) - 2A00P ДКС

Наконечник плоский с изолированным фланцем (розетка) 0,25–1,5 кв.мм 2,8×0,8 мм (РПИ-М, DKC) предназначен для надёжного и быстрого соединения медных проводов в электрических цепях. Этот наконечник - часть серии Quadro от бренда DKC, совместим с разъёмами типа “мама” и используется там, где важна скорость сборки и защита от коррозии.

Назначение и область применения

Наконечник плоский с изолированным фланцем (РПИ-М, DKC) применяется для оконцевания одножильных и многожильных медных проводов сечением 0,25–1,5 мм2. Он позволяет быстро подключить провод к разъёму типа “мама”, исключая необходимость в болтовых соединениях. Подходит для установки в распределительных щитах, на пультах управления, в оборудовании автоматизации, станках, конвейерах и других устройствах с частой заменой или обслуживанием.

Технические характеристики

• Тип: наконечник кабельный, гильзового исполнения
• Номинальное сечение провода: 0,25–1,5 мм2
• Материал контакта: электротехническая медь с лужёным покрытием
• Размер контакта: 2,8 × 0,8 мм
• Максимальный рабочий ток: 10 А
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Напряжение: до 600 В (переменный и постоянный ток)

Совместимость и монтаж

Наконечник плоский с изолированным фланцем (РПИ-М, DKC) совместим с разъёмами стандарта “мама” (розетка) размером 2,8×0,8 мм. Для монтажа используйте обжимной инструмент с матрицей, подходящей для гильз 0,25–1,5 мм2. Обжим должен быть равномерным - не допускайте пережима изоляции или недостаточного сжатия контакта. Убедитесь, что зачищенная жила полностью вошла в гильзу, а изоляция плотно прилегает к фланцу. Красный цвет изоляции указывает на сечение до 1,5 мм2 - удобно для визуального контроля при сборке.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для низковольтных устройств. Лужёное покрытие меди предотвращает окисление и снижает переходное сопротивление. Изоляция из ПВХ устойчива к механическим повреждениям и воздействию масла, но не рассчитана на высокую температуру выше +70 C. Применяйте в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.2.

Преимущества

• Фланец с изоляцией защищает от случайного касания и короткого замыкания
• Лужёный контакт улучшает долговечность и надёжность соединения
• Красный цвет легко отличается от других сечений - снижает риск ошибки при монтаже
• Быстрая установка без инструментов - просто вставьте в разъём
• Подходит для частого подключения/отключения - не требует затяжки болтов

Ограничения применения

• Не использовать в условиях повышенной влажности, открытых площадках или на улице - ПВХ не имеет защиты IP
• Запрещено применять с алюминиевыми проводами - только для медных жил
• Максимальный ток 10 А - не подходит для силовых цепей свыше этого значения
• Не выдерживает длительную работу при температуре выше +70 C
• Не рекомендован для вибрационных сред без дополнительной фиксации

Примеры использования

• Подключение датчиков и кнопок в панелях управления станков
• Соединение проводов в реле и контроллерах систем автоматизации
• Монтаж сигнальных цепей в конвейерных линиях
• Обслуживание оборудования с частым демонтажем - например, тестовые стенды
• Сборка распределительных шкафов в пищевой и легкой промышленности

Практические советы

• Выбирайте наконечник по точному сечению жилы - не используйте для проводов меньше 0,25 мм2 или больше 1,5 мм2
• Перед обжимом зачистите жилу на длину, указанную в инструкции к инструменту - обычно 4–6 мм
• Проверяйте качество обжима: после соединения не должно быть люфта в разъёме
• При использовании в сериях Quadro от DKC - совпадают с другими элементами системы по цветовой и размерной маркировке
• Храните в сухом месте - даже с лужёным покрытием, влага может вызвать окисление при длительном хранении
