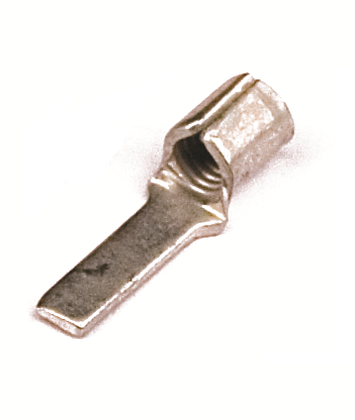

Наконечник штыревой плоский 0.25-1.5кв.мм А=2.5мм В=17мм (уп.100шт) DKC 2A11L ДКС

Наконечник штыревой плоский 0.25-1.5 кв.мм 2.5х17мм DKC, НШП - это неизолированный металлический соединитель для надёжного подключения медных и алюминиевых проводов к клеммам и шинам. Продукт серии Quadro от бренда DKC обеспечивает устойчивый токовый контакт благодаря лужёной меди и соответствует DIN.

Назначение и область применения

Наконечник штыревой плоский 0.25-1.5 кв.мм 2.5х17мм DKC, НШП используется для оконцевания зачищенных проводов перед подключением к болтовым зажимам, клеммным колодкам, шинным системам и другим контактным элементам. Подходит для стационарной установки в распределительных щитах, пультах управления, силовых цепях и автоматике.

Технические характеристики

• Номинальное сечение провода: 0,25–1,5 мм2 - подходит для тонких и средних сечений, часто используемых в управлении и сигнализации
• Размер контактной части: 17 мм - длина штыря, обеспечивающая глубокое и прочное соединение
• Форма фланца: плоский штырь - позволяет плотно прилегать к поверхности клеммы без перекоса
• Материал: электротехническая медь - высокая проводимость и механическая прочность
• Покрытие: лужёное (с висмутом) - снижает окисление, повышает долговечность контакта
• Стандарт: DIN - совместим с европейскими и российскими клеммными системами
• Подходит для лаковой изоляции: да - можно использовать с проводами, имеющими тонкую лаковую оболочку после зачистки
• Тип жил: универсальный - работает с одножильными и многожильными проводами

Совместимость и монтаж

Наконечник штыревой плоский 0.25-1.5 кв.мм 2.5х17мм DKC, НШП монтируется на зачищенную жилу с помощью обжимного инструмента. Обязательно выбирать матрицу, соответствующую сечению провода и форме наконечника. После обжима проверьте герметичность соединения - металл должен полностью охватить жилу без видимых трещин. Штырь длиной 17 мм входит в большинство стандартных клемм с шагом 5,0–5,8 мм. Учитывайте посадочный диаметр: он рассчитан под винты M3–M4.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что гарантирует безопасность при работе с напряжением до 1000 В переменного тока и температурой до +105 C. Лужёное покрытие исключает образование оксидов, которые могут вызывать нагрев и потери контакта. Соответствует нормам безопасности IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Высокая электропроводность благодаря чистой меди и лужению
• Устойчивость к коррозии даже во влажной среде
• Гарантированная совместимость с широким спектром клеммных систем
• Поддержка работы с лакированной изоляцией - экономия времени на подготовке проводов
• Одноразовая, но надёжная фиксация - не требует повторного затягивания

Ограничения применения

• Не предназначена для подключения к гибким многожильным проводам без предварительного обжима - возможен вырыв жил
• Не рекомендуется для частых демонтажей - обжим не восстанавливается
• Не подходит для высоких частот (>1 kHz) в чувствительных аналоговых цепях - из-за отсутствия экранирования
• Не следует применять в условиях постоянного воздействия агрессивных химических веществ - лудение не защищает от кислот и щелочей

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Запитка контроллеров PLC через клеммники типа WAGO или Phoenix Contact
• Присоединение заземления к шине PE в распределительном щите
• Обвязка терморегуляторов и маломощных двигателей в HVAC-системах

Практические советы

• Перед обжимом обязательно удалите всю изоляцию - остатки могут препятствовать хорошему контакту
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим разрушает медь, недостаточный - создаёт плохой контакт
• Проверяйте соответствие сечения провода и наконечника - использование 1,5 мм2 на 0,25 мм2 проводе опасно!
• Для многожильных проводов лучше использовать наконечники с опрессовкой всей жилы - так снижаются риски перелома
• Храните в сухом месте - хотя лужёное покрытие защищает, длительное воздействие влаги всё же снижает срок службы
