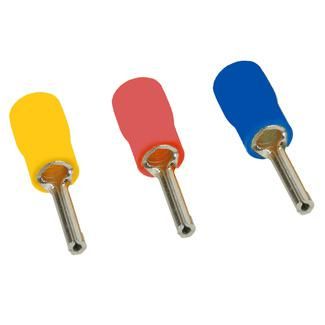

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-0.5-1.5 (уп.100шт) КЭАЗ 278018

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC 0,5-1,5 (упаковка 100 шт.) КЭАЗ предназначен для надёжного соединения медных проводов сечением 0,5–1,5 мм2 с клеммами оборудования. Лужёная медь и ПВХ-изоляция обеспечивают устойчивость к коррозии и безопасную работу в условиях повышенной влажности. Упаковка на 100 штук удобна для массового монтажа.

Назначение и область применения

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC 0,5-1,5 (упаковка 100 шт.) КЭАЗ используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другому оборудованию. Подходит для электрических цепей переменного и постоянного тока до 400 В. Часто применяется в панельном монтаже, на станках, конвейерах, системах управления и распределительных щитах.

Технические характеристики

• Тип: штыревой круглый, изолированный
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Материал контактной части: медь, лужённая
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Форма гильзы: короткая
• Рабочее напряжение: до 400 В
• Диапазон температур: от -40 C до +80 C
• Метрический размер резьбы: не предусмотрен (для крепления через зажим, не для болтовых соединений)

Совместимость и монтаж

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC 0,5-1,5 (упаковка 100 шт.) КЭАЗ совместим с клеммами, рассчитанными на штыревые соединения диаметром, соответствующим сечению 0,5–1,5 мм2. Для установки используйте обжимной инструмент с матрицей для изолированных наконечников. Обжим должен быть равномерным - не допускается повреждение изоляции или недостаточное сжатие гильзы. После обжима проверьте прочность фиксации: провод не должен выскальзывать из гильзы.

Безопасность и стандарты

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC 0,5-1,5 (упаковка 100 шт.) КЭАЗ изготовлен в соответствии с требованиями к качеству и безопасности, принятым для комплектующих КЭАЗ. Материалы изоляции (ПВХ) и покрытия (лужение) обеспечивают устойчивость к воздействию влаги, масла и химических сред. Однако сертификаты соответствия ГОСТ или IEC в предоставленных данных не указаны - рекомендуется уточнять документацию у поставщика для проектов с обязательными нормами.

Преимущества

• Лужёная медь снижает риск окисления и увеличивает срок службы контакта
• ПВХ-изоляция защищает от случайного замыкания и механических повреждений
• Красный цвет изоляции позволяет легко идентифицировать сечение провода в панели
• Короткая форма гильзы обеспечивает компактность и удобство при плотной укладке в щите
• Упаковка по 100 шт. оптимальна для крупных объектов и сервисных бригад

Ограничения применения

• Не предназначены для многожильных алюминиевых проводов - только для меди
• Не подходят для болтовых соединений: отсутствует резьба, требуется зажимная клемма
• Работают только при температуре выше -40 C; при более низких значениях ПВХ становится хрупким
• Не рекомендуются для открытого монтажа вне корпуса - изоляция не предназначена для длительного UV-воздействия

Примеры использования

• Подключение входных проводов к автоматическому выключателю в распределительном щите
• Обжим проводов к клеммам терморегулятора или частотного преобразователя
• Соединение сигнальных линий в пультах управления станков
• Заводская сборка электронных модулей с использованием клеммных колодок

Практические советы

• Выбирайте именно этот наконечник для проводов 0,5–1,5 мм2 - не используйте аналоги с другими сечениями, чтобы избежать перегрева или плохого контакта
• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному прилеганию
• Проверяйте соответствие диаметра штыря и внутреннего отверстия клеммы - даже небольшое несоответствие вызывает нагрев
• Храните в сухом месте: хотя изоляция герметична, длительное попадание воды может привести к конденсату внутри
• Для быстрого монтажа используйте наборы с разными цветами - красный здесь указывает на малое сечение, что ускоряет поиск нужного элемента
