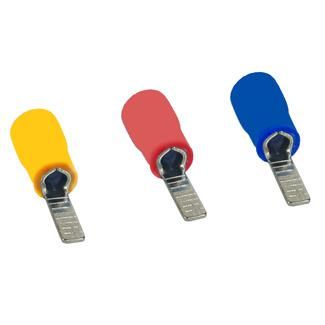

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-1.5-2.5 (уп.100шт) КЭАЗ 278021

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-1,5-2,5 (100шт) - это изолированный металлический соединитель для надёжного оконцевания медных проводов сечением 0,5–1,5 мм2. Бренд КЭАЗ и серия OptiKit T/S гарантируют соответствие промышленным стандартам, а лужёная медь с ПВХ-изоляцией обеспечивает долгую работу в условиях колебаний температуры и влажности.

Назначение и область применения

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-1,5-2,5 (100шт) предназначен для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока. Он используется для подключения к клеммам автоматических выключателей, контакторов, реле, распределительных щитов и другого силового оборудования. Подходит для монтажа на станках, конвейерах, системах управления и промышленной автоматизации.

Технические характеристики

• Тип: штыревой плоский (НШпИ)
• Номинальное сечение провода: 0,5…1,5 мм2
• Материал контакта: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), синего цвета
• Номинальное напряжение: 400 В
• Рабочая температура: от –40 C до +80 C
• Форма гильзы: короткая
• Метрический размер резьбы: не предусмотрен (не совместим с болтовыми зажимами M2 и выше)
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-1,5-2,5 (100шт) рассчитан на установку на клеммы с плоской контактной площадкой, подходящей по ширине и форме. Для фиксации требуется обжим специальным инструментом - клещами с матрицей для штыревых наконечников. Убедитесь, что глубина захода провода соответствует длине гильзы. Обжим должен быть равномерным, без повреждений изоляции. Не используйте для проводов сечением более 1,5 мм2 - это снижает механическую прочность и увеличивает риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и теплостойкости для работы в промышленных сетях до 400 В. Материалы (медь и ПВХ) не поддерживают горение и устойчивы к воздействию масла, бензина и большинства бытовых химикатов. Лужёное покрытие предотвращает окисление меди, сохраняя хорошую проводимость даже при длительной эксплуатации.

Преимущества

• ПВХ-изоляция защищает от случайного замыкания и механических повреждений
• Лужёная медь улучшает контактную способность и продлевает срок службы
• Синий цвет изоляции позволяет легко идентифицировать сечение провода
• Короткая гильза обеспечивает компактность и удобство при плотном расположении клемм
• Упаковка по 100 шт. оптимальна для массового монтажа и складского учёта

Ограничения применения

• Не применяется для проводов сечением свыше 1,5 мм2 - возможен перегрев и деформация
• Не предназначены для крепления болтом - отсутствует резьбовое отверстие (M0)
• Не рекомендованы для внешней установки без защиты от прямого UV-излучения и осадков
• Не используются с алюминиевыми жилами - материал контакта совместим только с медью

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Обжим проводов к клеммам реле времени в системах автоматики
• Соединение проводов питания с частотными преобразователями
• Заводская сборка панелей управления на заводе

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Используйте обжимные клещи с регулировкой усилия; проверьте качество обжима - провод не должен свободно двигаться внутри
• При работе в холоде (ниже –20 C) согрейте наконечник перед обжимом - ПВХ становится хрупким
• Для контрольных работ выбирайте наконечник с цветом изоляции, соответствующим сечению - синий = 0,5–1,5 мм2
• Храните в сухом месте, избегайте попадания прямых солнечных лучей - это снижает срок службы ПВХ
