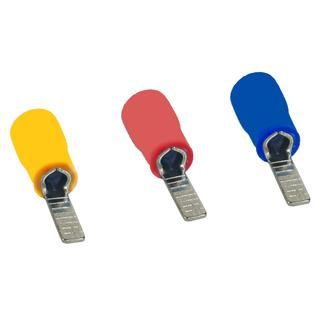

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-0.5-1.5 (уп.100шт) КЭАЗ 278022

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-0,5-1,5 (100шт) - это надёжный элемент для соединения медных проводов с клеммами оборудования в электрических цепях до 400 В. Бренд КЭАЗ и серия OptiKit T/S гарантируют соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-0,5-1,5 (100шт) предназначен для оконцевания одножильных и многожильных медных проводов сечением 0,5–1,5 мм2. Он обеспечивает прочное и надёжное соединение с болтовыми клеммами, предотвращает ослабление контакта, снижает риск перегрева и повышает безопасность электромонтажа. Подходит для использования в распределительных щитах, пультах управления, автоматике, станках и других устройствах с переменным или постоянным током до 400 В.

Технические характеристики

• Тип: штыревой плоский (НШпИ)
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Рабочее напряжение: до 400 В
• Материал контакта: медь с лужёным покрытием
• Изоляция: PVC, красная
• Форма гильзы: короткая
• Диапазон рабочих температур: от -40 C до +80 C
• Метрический размер резьбы: не предусмотрен (для крепления на плоской контактной площадке)
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-0,5-1,5 (100шт) совместим с клеммами, имеющими плоскую поверхность для зажима - например, с клеммами типа WAGO, Phoenix Contact, ABB, Schneider Electric. Для установки используется опрессовка специальным инструментом с матрицей для штыревых наконечников. Убедитесь, что инструмент соответствует сечению 0,5–1,5 мм2. Лужёное покрытие позволяет легко паять контакт при необходимости, хотя в большинстве случаев достаточно механического зажима.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и DIN 46228. Лужёная медь обеспечивает антикоррозийную защиту, а изоляция PVC выдерживает высокие нагрузки и не распространяет горение. Температурный диапазон (-40…+80 C) позволяет использовать изделие в условиях холодных складов, открытых щитовых и промышленных помещений.

Преимущества

• Улучшенная адгезия изоляции к меди - не отслаивается при изгибе
• Лужёное покрытие снижает сопротивление контакта и защищает от окисления
• Короткая гильза - компактный профиль, удобен для плотной сборки
• Ярко-красная изоляция - быстрая визуальная идентификация сечения
• Высокая точность изготовления - гарантированное соответствие размерам

Ограничения применения

• Не предназначены для проводов сечением более 1,5 мм2 - возможна потеря контакта
• Не подходят для крепления на резьбовые клеммы (нет внутренней резьбы)
• Не рекомендованы для частых вибраций без дополнительной фиксации
• Изоляция PVC не рассчитана на длительное воздействие прямого солнца или агрессивных химикатов

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение проводов с клеммами термореле и контакторов
• Монтаж сигнальных цепей в системах автоматизации
• Заводская сборка пультов управления и панелей HMI

Практические советы

• Выбирайте именно этот вариант (0,5–1,5 мм2), если ваш провод имеет сечение 1,0–1,5 мм2 - он идеально подходит. Для 0,5 мм2 тоже работает, но проверьте плотность запрессовки.
• Перед опрессовкой удалите изоляцию точно на длину гильзы - не больше, чтобы не оставалось голой жилы вне наконечника.
• Используйте инструмент с регулировкой усилия - переобжим может повредить изоляцию, недостаточный - вызовет плохой контакт.
• Храните в сухом месте - даже с изоляцией, влага может проникнуть через микротрещины при неправильном обращении.
• Артикул 278022 - это тот же продукт, что и Наконечник штыревой плоский НШпИ OptiKit T-Shp-PVC-0,5-1,5 (100шт); используйте его при заказе запчастей.
