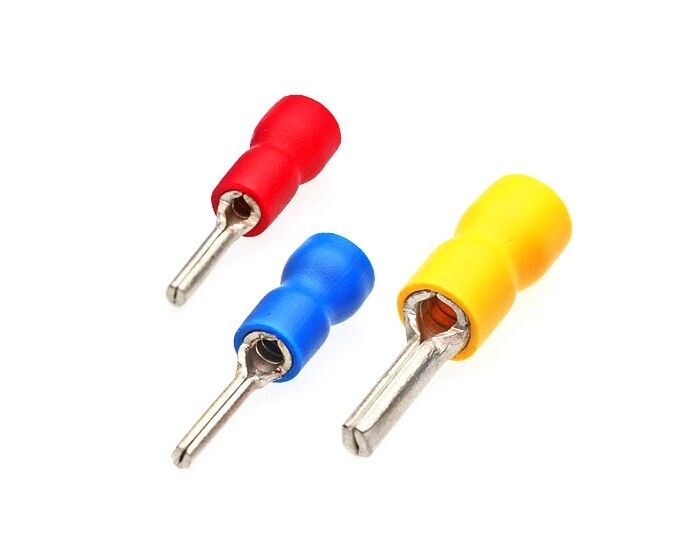

Наконечник кабельный штыревой круглый изолированный НШКИ 1.5-12 серия ПРОФИ - 47458 КВТ

Наконечник штыревой кабельный круглый изолированный НШКИ 1.5-12 от КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5 мм² и последующего подключения к клеммам оборудования. Благодаря изолированной конструкции и лужённому контакту, этот наконечник обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Наконечник штыревой кабельный круглый изолированный НШКИ 1.5-12 используется для оконцевания многопроволочных медных проводов перед их подключением к клеммам автоматических выключателей, контакторов, распределительных щитов и другого электрооборудования. Подходит для систем с номинальным напряжением до 0,69 кВ и током до 19 А. Применяется в промышленном оборудовании, станках, конвейерах, системах управления и автоматизации.

Технические характеристики

• Номинальное сечение провода: 1,5 мм²
• Внутренний диаметр трубки: 1,7 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Цвет изоляции: красный
• Рабочий температурный диапазон: от –10 °C до +75 °C
• Номинальное напряжение: 0,69 кВ (690 В)
• Номинальный ток: 19 А
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник штыревой кабельный круглый изолированный НШКИ 1.5-12 совместим с любыми штыревыми клеммами стандарта DIN, в том числе с клеммами типа WAGO, Phoenix Contact, Weidmüller. Для установки требуется специальный пресс-клещ с матрицей для опрессовки штыревых наконечников. Монтаж выполняется следующим образом:

• Зачищается изоляция провода на длину, соответствующую длине трубки наконечника;
• Жила вставляется в трубку до упора — благодаря форме «Easy Entry» вход облегчён;
• Производится опрессовка трубчатой части наконечника; при этом изоляционная манжета остаётся невредимой — опрессовка не затрагивает её;
• Готовый наконечник вставляется в клемму и фиксируется винтом.

Учитывайте, что диаметр штыря составляет 1,7 мм — он должен подходить под гнездо клеммы. Не используйте для однопроволочных жил — наконечник рассчитан исключительно на многопроволочные провода.

Особенности конструкции

• «Easy Entry»: раструб изоляции позволяет легко ввести многопроволочную жилу без сплющивания или выпадения проволочек.
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая проскальзывание даже при вибрациях.
• Незаваренный стыковой шов на контактной трубке снижает риск трещин при опрессовке и повышает надёжность соединения.
• Изолированная конструкция защищает от случайного касания токоведущих частей и исключает необходимость в дополнительной термоусадке.

Преимущества

• Заменяет до трёх типов втулочных наконечников — одна модель покрывает широкий диапазон сечений, уменьшая запасы на складе.
• Электролитическое лужение обеспечивает антикоррозийную защиту и лучшую проводимость по сравнению с просто омеднёнными контактами.
• Самозатухающая изоляция (V-0) снижает риск распространения пламени при перегрузках.
• Высокая термостойкость (до 75 °C) позволяет использовать в нагреваемых средах, например, рядом с силовой аппаратурой.

Ограничения применения

• Не применяется для алюминиевых проводов — материал контакта и форма рассчитаны только на медь.
• Не предназначена для монтажа в условиях постоянного погружения в воду — IP-защита не указана, изоляция не герметична.
• Не рекомендуется для циклических нагрузок выше 19 А — возможен перегрев и деформация изоляции.
• Не допускается использование с инструментом для опрессовки втулочных наконечников — требуются матрицы именно для штыревых НШКИ.

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к двигателю через клеммную колодку.
• Оконцевание проводов в распределительных щитах промышленных линий.
• Монтаж сигнальных цепей в системах автоматического контроля.
• Сборка панелей управления с использованием быстроразъёмных клемм.

Практические советы

• Выбирайте пресс-клещ с регулировкой давления — недостаточно сильная опрессовка вызовет плохой контакт, слишком сильная — повредит изоляцию.
• Перед монтажом проверьте соответствие диаметра штыря и клеммы — 1,7 мм требует гнезда не менее 1,8–2,0 мм.
• Не снимайте изоляцию длиннее, чем необходимо — лишняя часть жилы внутри трубки снижает качество опрессовки.
• При хранении избегайте высокой влажности и прямого солнечного света — хотя ПВХ термостойкий, УФ-лучи могут сделать его хрупким.
• Наконечник штыревой кабельный круглый изолированный НШКИ 1.5-12 от КВТ — один из самых популярных в сериях НШКИ. Он сочетает надёжность, удобство и универсальность, поэтому часто выбирается в качестве базового решения для новых проектов.
