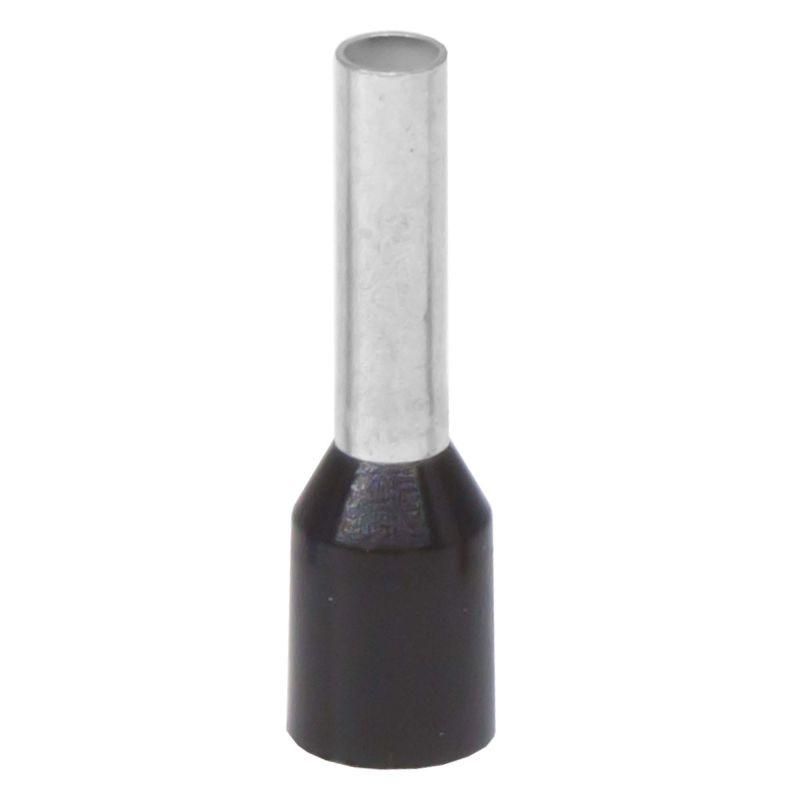

Наконечник-гильза с изол. фланцем для жилы сечением 1,5кв.мм, длина контактной части 6мм, черный | IF1.5-06BK DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if1.5-06bk предназначен для надежного оконцевания многожильных проводников сечением 1,5 мм2. Благодаря изолированному фланцу и лужёной медной контакте обеспечивает безопасное соединение в распределительных коробках, щитах и на оборудовании.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим устройствам. Подходит для работы в электрощитах, панелях управления, бытовой и промышленной аппаратуре. Особенно эффективен там, где требуется исключить выпадение жил и предотвратить случайное замыкание между проводами.

Технические характеристики

• Поперечное сечение жилы: 1,5 мм2 (соответствует AWG 16)
• Длина контактной части (втулки): 6 мм
• Материал контакта: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), самозатухающий (UL94 HB)
• Цвет изоляции: чёрный
• Тип конструкции: стандартная, с проклейкой внутренней поверхности
• Галогены: содержатся (не соответствует требованиям HO, HFFR)

Совместимость и монтаж

Подходит для использования с инструментами для опрессовки, рассчитанными на сечение 1,5 мм2. Для качественного соединения используйте матрицу с правильным профилем - она должна полностью охватывать гильзу и плотно деформировать её вокруг жил. Проклеенная изоляция предотвращает смещение провода при затяжке. Убедитесь, что диаметр кабеля не превышает допустимый для этого типа наконечника - перегрузка вызывает плохой контакт.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Это снижает риск распространения пламени при перегреве. Однако материал содержит галогены - поэтому не рекомендован для применений, требующих низкого дымообразования и токсичности (например, метро, тоннели, суда). Соответствует требованиям к механической прочности и теплостойкости для бытовых и промышленных установок.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Лужённая медь обеспечивает хорошую проводимость и устойчивость к окислению
• Проклейка внутренней поверхности предотвращает выскальзывание жил
• Отсутствие заусенцев внутри втулки - результат точного формирования на автопроизводстве
• Удобный чёрный цвет позволяет легко отличать фазные/нулевые провода в сложных системах

Ограничения применения

• Не применяется в средах с высокими требованиями к экологической безопасности (безгалогенные системы)
• Не предназначается для частого изгиба или вибрационных нагрузок - возможна усталость металла
• Максимальная температура эксплуатации ограничена свойствами полипропилена (до +85 C длительно)
• Не совместим с жилами большего сечения - использование с 2,5 мм2 приведёт к неплотному контакту

Примеры использования

• Подключение проводов к автоматическим выключателям в квартирном щите
• Оконцевание проводов в пультах управления станков
• Соединение кабелей с клеммными колодками в осветительных шкафах
• Фиксация нулевых и заземляющих проводов в распределительных коробках

Практические советы

• Перед опрессовкой удалите изоляцию точно до нужной длины - 6 мм - чтобы жила полностью вошла в гильзу
• Проверьте соответствие инструмента: матрица должна иметь метку 1,5 мм2 или AWG 16
• После монтажа потяните за провод - он не должен выскочить из наконечника
• Не используйте этот наконечник в условиях повышенной влажности без дополнительной герметизации - хотя IP-класс не указан, изоляция не является водонепроницаемой
• Артикул if1.5-06bk - часть серии Quadro; совместим с другими компонентами этой линейки для унификации сборки
