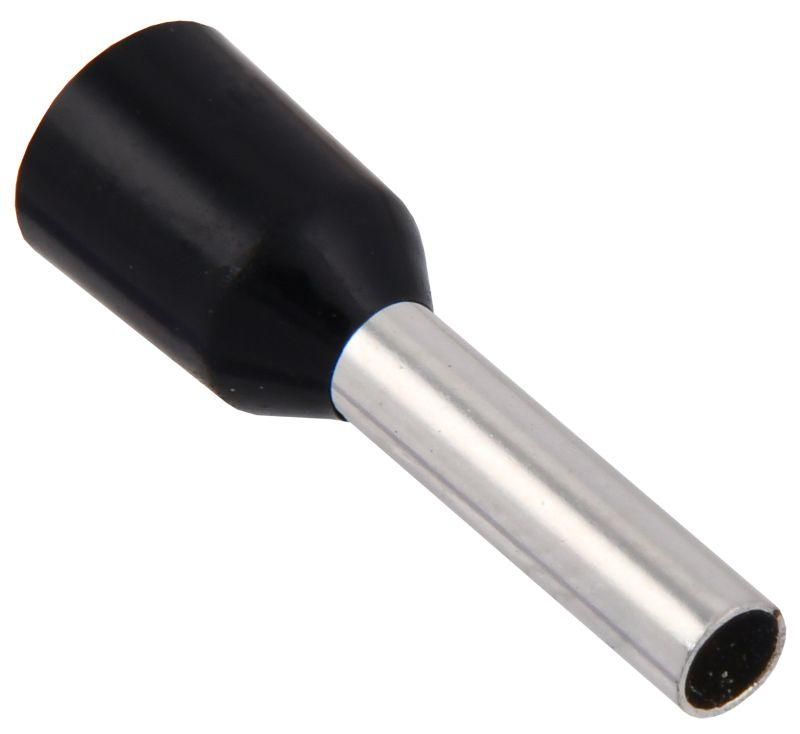

Наконечник НШВИ 1,5-08 1,5мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-008-D15-100-G IEK

Наконечник НШВИ 1,5-08 1,5 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения медных жил проводов с помощью опрессовки. Изделие обеспечивает безопасную передачу тока в распределительных щитах, пультах управления и других устройствах, где важна герметичность контакта.

Назначение и область применения

Наконечник НШВИ 1,5-08 1,5 мм2 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил сечением 1,5 мм2. Применяется в электрических цепях переменного и постоянного тока - например, при подключении автоматических выключателей, клеммных колодок, контакторов и реле. Изолированный фланец защищает место соединения от случайного замыкания и упрощает сборку в плотных распределительных щитах.

Технические характеристики

• Поперечное сечение жилы: 1,5 мм2
• Длина втулки: 8 мм - оптимальна для стандартной опрессовки гильзой
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает контакт
• Материал изоляции: поливинилхлорид (PVC) - устойчив к механическим нагрузкам и воздействию масла
• Цвет изоляции: черный - соответствует стандартному цветовому коду для нулевых и заземляющих проводов
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы и предотвращает перегиб изоляции
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник НШВИ 1,5-08 1,5 мм2 совместим с любыми инструментами для опрессовки, имеющими матрицу для сечений 1–1,5 мм2. Для правильного монтажа:

• Зачистите жилу на длину 8–9 мм - чтобы она полностью вошла в втулку
• Не допускайте выпирания провода из втулки - это снижает прочность соединения
• Используйте специальный клещи с регулировкой усилия; избыточное давление может повредить изоляцию
• После опрессовки проверьте, что изоляция не деформирована и не треснула

Подходит для установки в клеммы с посадочным отверстием до 4,8 мм. Учитывайте, что фланец увеличивает внешний диаметр - не используйте в очень компактных клеммах с жестким зазором.

Безопасность и стандарты

Наконечник НШВИ 1,5-08 1,5 мм2 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1. Лужёная поверхность втулки снижает риск окисления, а PVC-изоляция обеспечивает электроизоляционную защиту до 600 В. Изделие не содержит свинца и соответствует RoHS.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Лужение втулки продлевает срок службы в условиях повышенной влажности
• Чёрный цвет изоляции упрощает идентификацию нулевых и PE-проводов
• Трубчатый фланец не сплющивается при затяжке, сохраняя форму и защиту
• Высокая точность размеров гарантирует стабильное качество опрессовки

Ограничения применения

• Не применяется для алюминиевых жил - материал втулки рассчитан только на медь
• Не рекомендован для частых изгибов или вибрационных сред - PVC-изоляция хрупкая при динамических нагрузках
• Не подходит для высоких температур выше +70 C - изоляция начинает терять эластичность
• Не использовать в открытых наружных установках без защиты от УФ-излучения - PVC со временем становится хрупким

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате
• Присоединение заземляющего провода к шине PE в распределительном щите
• Соединение проводов с клеммами контроллеров PLC в промышленных пультах
• Монтаж нулевой шины в бытовых и коммерческих электрощитах

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и наконечника - использование неверного размера опасно!
• Храните упаковку в сухом месте - даже лужённая медь может окисляться при длительном контакте с влагой
• Для массового монтажа удобнее брать сразу целую упаковку (100 шт.) - экономится время на закупке и снижаются потери
• Если требуется более долговечная изоляция - выбирайте аналоги с теплотермостойкой оболочкой, но учтите, что цена возрастёт
• Наконечник НШВИ 1,5-08 1,5 мм2 от GENERICA и IEK одинаково надёжен - различаются лишь упаковка и партия, но не конструкция
