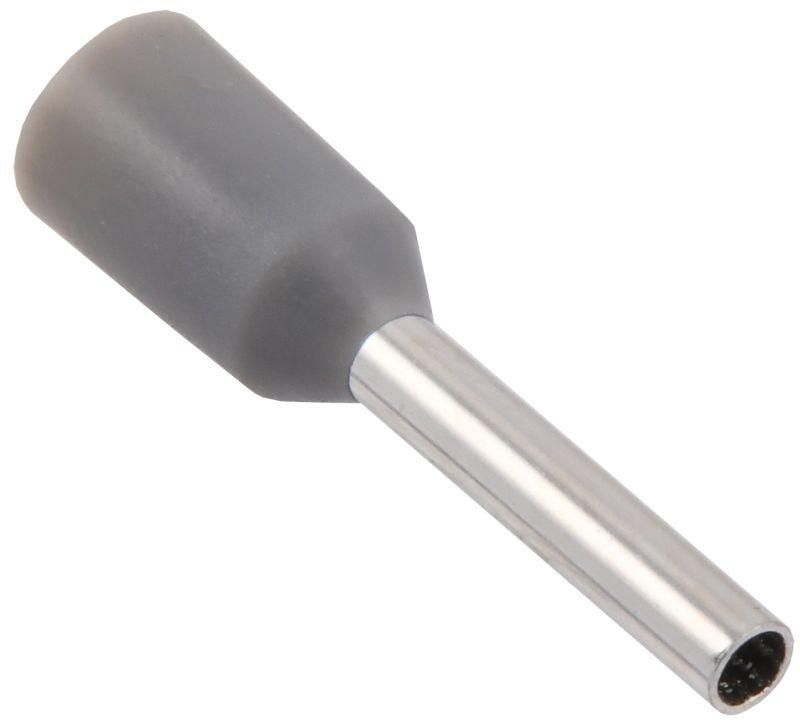

Наконечник НШВИ 0,75-08 0,75мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-008-C075-100-G IEK

Наконечник НШВИ 0,75-08 0,75 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения однопроволочных и многопроволочных медных жил сечением 0,75 мм2 через опрессовку. Изделие сочетает механическую прочность и электроизоляцию, что делает его удобным для монтажа в распределительных щитах, пультах управления и других устройствах, где важна безопасность и долговечность контактов.

Назначение и область применения

Наконечник НШВИ 0,75-08 0,75 мм2 с изолированным фланцем используется для оконцевания медных проводов в электрических цепях переменного и постоянного тока. Применяется там, где требуется защищённое и устойчивое соединение: в автоматических выключателях, клеммниках, контакторах, реле, силовых шкафах и на оборудовании с частой вибрацией. Изолированный фланец исключает случайные замыкания между соседними контактами.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2 - подходит для жил до 0,75 мм2, включая однопроволочные и многопроволочные
• Длина втулки: 8 мм - обеспечивает достаточную зону опрессовки для надёжного контакта
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: поливинилхлорид (PVC) - устойчив к перегреву, химическим воздействиям и механическим нагрузкам
• Цвет изоляции: серый - стандартизирован для быстрой визуальной идентификации
• Срок службы: 5 лет - при соблюдении условий эксплуатации в пределах температур и влажности
• Упаковка: 100 штук - удобно для массового монтажа и складирования

Совместимость и монтаж

Наконечник НШВИ 0,75-08 0,75 мм2 с изолированным фланцем совместим с любыми клеммами, рассчитанными на провод 0,75 мм2. Для установки используйте специальный пресс-клещи с матрицей для наконечников типа НШВИ. Не применяйте обычные плоскогубцы - это снижает надёжность контакта. После опрессовки проверьте, чтобы изоляция плотно прилегала к проводу, а металлическая часть не была повреждена. Диаметр входного отверстия клеммы должен соответствовать внешнему диаметру изолированной части наконечника - обычно около 4–5 мм.

Безопасность и стандарты

Наконечник НШВИ 0,75-08 0,75 мм2 с изолированным фланцем соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Изоляция выполнена из самозатухающего PVC, что снижает риск распространения горения. Лужёная поверхность втулки препятствует окислению, сохраняя низкое переходное сопротивление даже при длительной эксплуатации.

Преимущества

• Изолированный фланец защищает от пробоя и случайного контакта с другими элементами
• Лужёная медь увеличивает срок службы контакта в условиях повышенной влажности
• PVC-изоляция устойчива к УФ-излучению, маслам и большинству бытовых химикатов
• Стандартная конструкция позволяет использовать универсальные клещи для опрессовки
• Чёткий цветовой код (серый) ускоряет сборку и снижает вероятность ошибки

Ограничения применения

• Не предназначается для проводов сечением более 0,75 мм2 - возможен перегрев и выход из строя
• Не рекомендован для использования в средах с температурой выше +80 C - изоляция теряет эластичность
• Не подходит для алюминиевых жил - материал втулки (медь) несовместим с алюминием
• Не следует применять в условиях постоянного погружения в воду - хотя изоляция IP67, сам наконечник не герметичен

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите освещения
• Оконцевание проводов управления в системах конвейеров и станков с ЧПУ
• Запитка реле и контакторов в панелях управления промышленного оборудования
• Монтаж сигнальных цепей в системах безопасности и АСУ ТП

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 8 мм. Лишняя изоляция мешает качественному контакту.
• Выбирайте клещи с регулировкой усилия - слишком слабая опрессовка вызывает люфт, слишком сильная - повреждает жилу.
• Проверяйте качество соединения легким растяжением после монтажа - провод не должен выскальзывать.
• Храните упаковку в сухом месте - влага может вызвать окисление лужёной поверхности, особенно при длительном хранении.
• Для крупных проектов закупайте сразу несколько упаковок - 100 штук достаточно для одного объекта, но запас нужен всегда.
