Наконечник штыревой втулочный изолированный НШвИ 0,75-8 (50шт.) EKF PROxima | nhvi-0.75-8

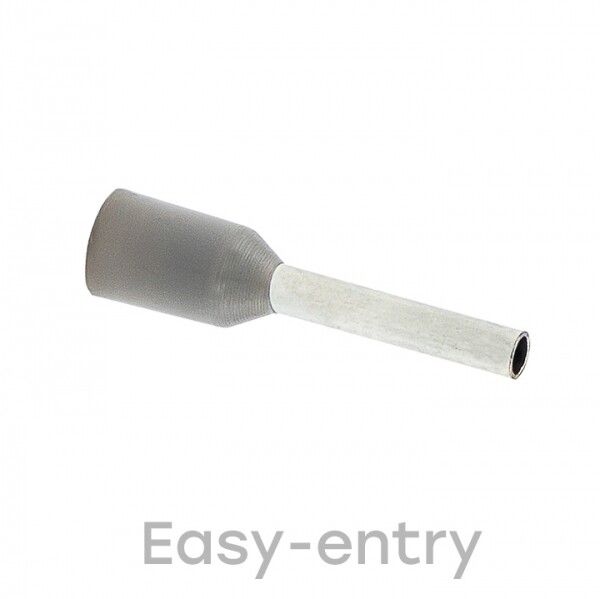

Наконечник штыревой втулочный изолированный НШвИ 0,75-8 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 0,75 мм2. Благодаря предварительно залуженной меди и изолирующей манжете, этот наконечник исключает необходимость ручного облуживания провода перед установкой, ускоряя монтаж и повышая качество соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 0,75-8 применяется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ШВВП и аналогичных. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другому оборудованию с винтовыми зажимами. Часто используется в распределительных щитах, пультах управления, станках и системах автоматизации.

Технические характеристики

• Сечение проводника: 0,75 мм2
• Материал контактной части: медь, лужённая
• Покрытие: электролитическое лужение
• Изоляция: поливинилхлорид (ПВХ), серого цвета
• Длина втулки: 8 мм
• Внутренний диаметр: 1,2 мм
• Наружный диаметр: 1,5 мм
• Форма фланца: трубчатая
• Конструкция жилы: многопроволочная
• Номинальное напряжение: 690 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Состав изоляции: содержит галогены
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 0,75-8 совместим с любым инструментом для опрессовки, поддерживающим матрицу для втулок 0,75 мм2. Для качественного соединения используйте клещи с регулируемым усилием - перегрузка может повредить изоляцию, недостаточное давление - вызвать плохой контакт. Медная втулка имеет развальцованный вход, что облегчает введение провода. После опрессовки изоляционная манжета плотно прилегает к проводу, защищая место соединения от механических воздействий и случайного касания.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для оборудования, работающего при напряжении до 690 В. Применяемые материалы обеспечивают термическую и электрическую стабильность в условиях повышенной влажности и широкого температурного диапазона. Гарантированный срок службы - 7 лет. Учитывайте наличие галогенов в изоляции: при возгорании возможна выработка токсичных паров - не рекомендован для закрытых помещений с высокими требованиями к экологической безопасности (например, метро, больницы).

Преимущества

• Устраняет этап ручного облуживания провода - экономит время и снижает риск брака.
• Изолированная конструкция защищает от случайного замыкания между соседними клеммами.
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к окислению.
• ПВХ-изоляция прочная, устойчива к истиранию и химическому воздействию.
• Высокая точность геометрии гарантирует надёжную посадку в клеммах даже после многократных сборок/разборок.

Ограничения применения

• Не однопроволочные (монолитные) провода - предназначены только для многопроволочных.
• Запрещено использовать с алюминиевыми проводами - материал втулки рассчитан на медь.
• Изоляция из ПВХ с галогенами не подходит для мест с особыми требованиями к дымовой и токсичной опасности.
• Не допускается использование без опрессовки - скручивание или зажим винтом без инструмента приведёт к выходу из строя.
• Не следует применять в средах с постоянным воздействием открытого пламени или сверхвысоких температур (>+80 C).

Примеры использования

• Подключение проводов ПВ-3 к автоматическим выключателям в бытовых и промышленных щитах.
• Оконцевание силовых цепей в частотных преобразователях и пускателях.
• Монтаж сигнальных проводов в системах АСУ ТП и пультов управления.
• Обустройство клеммных групп в станках, конвейерах, насосных станциях.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 0,75 мм2 точно соответствуют заявленному значению; более толстые провода не войдут, тонкие - будут болтаться.
• Выбирайте инструмент с матрицей, помеченной как “0,75–1” или “NShvI”. Калибровка важна - некорректная опрессовка снижает долговечность соединения.
• После опрессовки потяните за провод - он не должен выскальзывать из втулки. Это контроль качества соединения.
• Храните наконечники в сухом месте - хотя они герметично изолированы, длительное воздействие влаги может повлиять на адгезию изоляции.
• Для массового монтажа удобнее заказывать сразу целую упаковку (50 шт.), так как цена за единицу ниже, чем при покупке поштучно.
