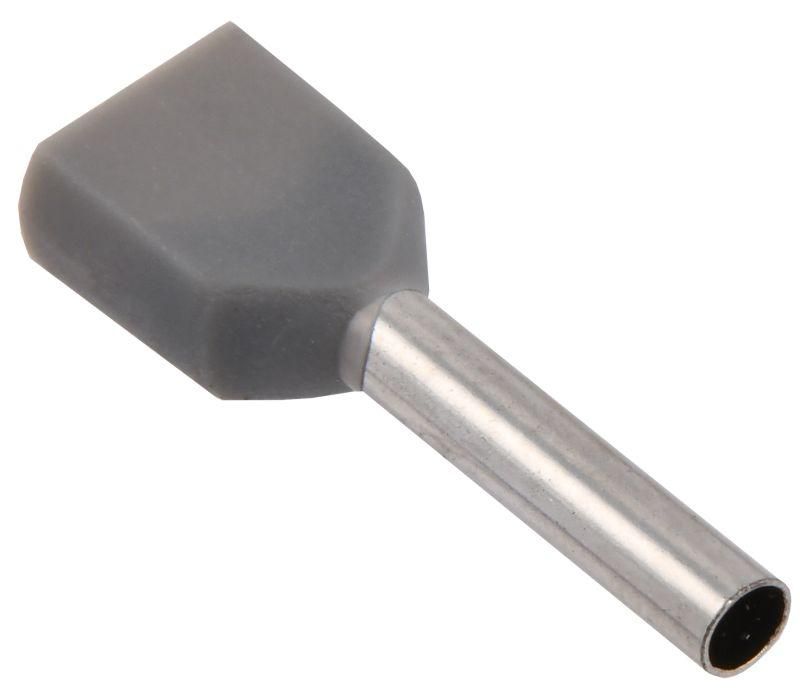

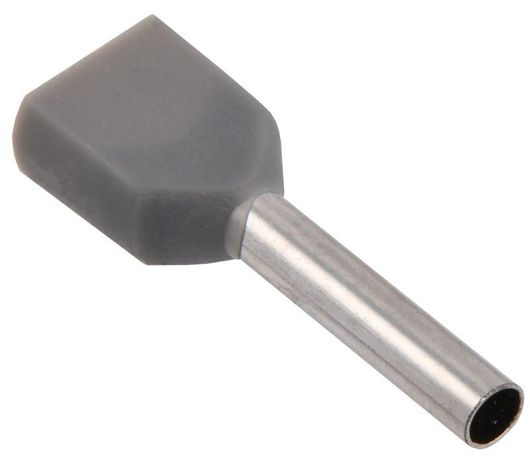

Наконечник НШВИ2 0,75-10 с изолированным фланцем (100шт/упак) GENERICA - UGN31-010-C075-100-G IEK

Наконечник НШВИ2 0,75-10 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения одножильных медных проводов сечением 0,75 мм2 через опрессовку. Упакован по 100 штук, этот наконечник НШВИ2 0,75-10 подходит для частых задач в распределительных щитах, панелях управления и на оборудовании с ограниченным пространством.

Назначение и область применения

Наконечник НШВИ2 0,75-10 с изолированным фланцем используется для оконцевания медных жил проводов сечением 0,75 мм2. Он позволяет безопасно и надёжно подключить два провода к одной клемме - например, в автоматических выключателях, контакторах, клеммниках или зажимах DIN-рейки. Подходит для цепей переменного и постоянного тока до 1000 В. Часто применяется в промышленном оборудовании, системах автоматизации, бытовой электропроводке и на объектах с высокой плотностью коммутаций.

Технические характеристики

• Материал втулки: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления;
• Тип конструкции: двойной втулочный - позволяет запрессовать два провода одновременно;
• Длина втулки: 10 мм - соответствует стандартному размеру для опрессовки гильзами;
• Изоляция: PVC, серого цвета - защищает от случайного замыкания, не горюча, устойчива к механическим воздействиям;
• Форма фланца: трубчатая - удобна для прохода через отверстия в клеммах и панелях;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима;
• Рабочее сечение провода: 0,75 мм2 - для медных одножильных проводов;
• Упаковка: 100 штук в блистере - удобно для хранения и расходования на объекте.

Совместимость и монтаж

Наконечник НШВИ2 0,75-10 совместим с любыми инструментами для опрессовки, имеющими матрицу под размер 0,75–1,0 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на 10–12 мм - длина втулки составляет 10 мм, лишняя изоляция не должна попадать внутрь;
• Вставьте два провода в одну втулку - они должны полностью войти, не торчать;
• Опрессуйте втулку равномерным давлением - используйте клещи с насадкой, подходящей под тип НШВИ2;
• Не перегревайте место соединения - изоляция PVC теряет прочность выше +80 C.

Посадочный диаметр фланца рассчитан на стандартные клеммы с отверстием 4–6 мм. Не подходит для многожильных проводов без предварительной прессовки.

Безопасность и стандарты

Наконечник НШВИ2 0,75-10 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60998-1. Серый цвет изоляции указывает на класс безопасности - материал не распространяет горение и устойчив к воздействию масла и большинства бытовых химикатов. Применение в соответствии с инструкцией снижает риск перегрева и возгорания.

Преимущества

• Двойная втулка экономит время - не нужен второй наконечник для второго провода;
• Изолированный фланец исключает контакт с соседними элементами - повышает безопасность в плотных сборках;
• Лужёная медь снижает сопротивление перехода и продлевает срок службы соединения;
• PVC-изоляция легко визуально проверить - видно целостность и соответствие цвета;
• Удобная упаковка по 100 штук минимизирует потери и упрощает учёт на складе.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение соединения;
• Не рекомендуется использовать в условиях постоянного нагрева свыше +80 C - изоляция становится хрупкой;
• Не подходит для проводов сечением более 1,0 мм2 - есть риск плохой опрессовки и выхода жилы из втулки;
• Не следует применять в открытых наружных установках без защиты от УФ-лучей - PVC со временем трескается;
• Срок службы 5 лет - после этого срока изоляция может потерять эластичность, особенно при частых температурных колебаниях.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щитовой комнате;
• Объединение двух проводов от датчиков в одном зажиме контроллера PLC;
• Соединение проводов питания и сигнала на клеммнике станка с ЧПУ;
• Монтаж в распределительных коробках с ограниченным местом - компактный фланец не требует много места;
• Замена старых наконечников при модернизации оборудования.

Практические советы

• Перед монтажом всегда проверяйте, что провода одинакового сечения - смешивание сечений нарушает качество опрессовки;
• Используйте только специализированные клещи для НШВИ - обычные плоскогубцы не обеспечивают герметичного соединения;
• После опрессовки слегка потяните провода - если они не выскакивают, соединение качественное;
• Храните в сухом месте, избегайте прямого солнечного света - даже в упаковке PVC может деградировать;
• На крупных проектах закупайте сразу несколько упаковок - наконечники НШВИ2 0,75-10 часто используются массово, и одна упаковка может закончиться раньше ожидаемого.
