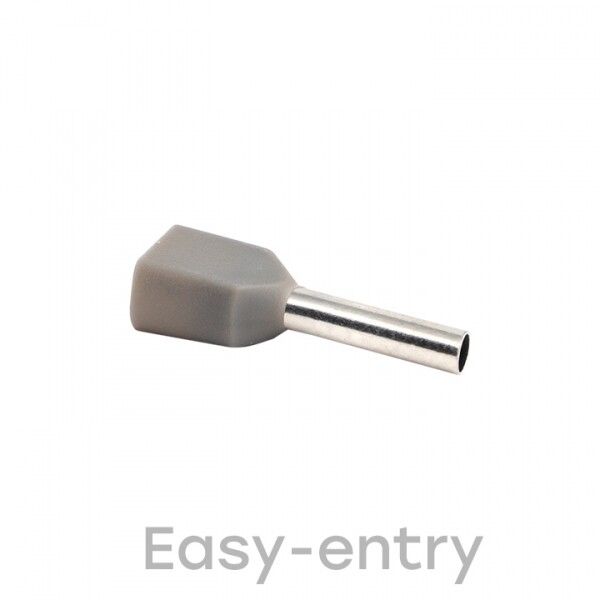

Наконечник штыревой втулочный изолированный НШвИ(2) 0,75-8 (50шт.) EKF PROxima | nhvi2-0.75-8

Наконечник штыревой втулочный изолированный НШвИ(2) 0,75-8 от EKF - это готовое решение для оконцевания многожильных медных проводов сечением 0,75 мм2 без предварительного облуживания. Благодаря изолированной конструкции и лужёному контакту, этот наконечник обеспечивает надёжное соединение в распределительных щитах, пультах управления и другом оборудовании, где важна безопасность и долговечность. Артикул nhvi2-0.75-8 входит в серию PROxima и рассчитан на массовое применение в промышленной автоматике.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ(2) 0,75-8 предназначен для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, КГ и аналогичных. Он исключает необходимость ручного облуживания жил перед установкой - процесс упрощается, снижаются риски брака и повреждений. Применяется в силовых цепях с напряжением до 690 В, особенно там, где требуется быстрый и качественный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователях и станках с ЧПУ.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2
• Тип конструкции: двойной втулочный (два канала для двух проводов)
• Материал проводника: медь луженая
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: серый
• Диаметр внутреннего канала: 1,8 мм
• Диаметр внешней части: 2,1 мм
• Длина втулки: 8 мм
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Покрытие: электролитическое лужение
• Состав: безгалогеновый материал
• Срок гарантии: 84 месяца
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник НШвИ(2) 0,75-8 совместим с любыми пресс-клещами, поддерживающими опрессовку двойных втулок. Для правильного монтажа используйте матрицу с подходящим профилем - она должна соответствовать размеру втулки (диаметр 2,1 мм) и сечению провода (0,75 мм2). Монтаж выполняется в два этапа: сначала вставьте два провода в каналы, затем зажмите клещами до характерного щелчка. Изоляция остаётся целой, не деформируется. Убедитесь, что провод не перегнут внутри втулки - это снижает механическую прочность соединения. Не применяйте паяльник: наконечник создан именно для опрессовки, а не для пайки.

Безопасность и стандарты

Наконечник изготовлен из материалов, не содержащих галогены, что снижает риск образования токсичных газов при перегреве. Лужёное покрытие защищает от окисления и увеличивает срок службы контакта. Соответствует требованиям к надёжности соединений в промышленном электрооборудовании. Гарантия 84 месяца подтверждает соответствие нормам качества EKF PROxima.

Преимущества

• Заменяет ручное облуживание - экономит время и снижает вероятность ошибки
• Изоляция из полипропилена не трескается при температурных колебаниях
• Лужёный контакт улучшает проводимость и защищает от коррозии
• Двойная втулка позволяет одновременно подключить два провода - компактно и удобно
• Стандартный цвет (серый) легко отличить от других сечений
• Подходит для работы в условиях повышенной влажности и перепадов температур

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - только для многопроволочных
• Максимальное сечение - 0,75 мм2; нельзя использовать для проводов больше 1 мм2
• Не рекомендуются для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не герметизирует соединение полностью
• Не совместимы с клеммами, требующими пайку - только опрессовка
• Не следует использовать в цепях переменного тока выше 690 В

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Оконцевание проводов от датчиков и энкодеров в системах автоматизации
• Соединение проводов в пультах управления станков и конвейеров
• Монтаж в частотных преобразователях, где важно сохранить качество контакта при вибрации
• Обслуживание оборудования в пищевой и фармацевтической промышленности - благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте, чтобы провод был свободно вставлен в обе втулки - не допускайте перекоса
• Используйте только те пресс-клещи, для которых указаны параметры 0,75 мм2 и двойной наконечник
• После опрессовки потяните за провод - если он не выскакивает, соединение выполнено правильно
• Храните в сухом месте: даже с хорошей изоляцией длительное воздействие влаги может снизить срок службы
• Артикул nhvi2-0.75-8 часто используется в паре с другими наконечниками серии PROxima - можно собирать комплекты по сечениям
• Этот наконечник - часть системы EKF PROxima: все элементы этой серии взаимозаменяемы и стандартизированы
