Бокс учетно-распределительный навесной БУР 1/14 Э (ВхШхГ) (450х310х120) IP31 PROxima | mb23-1/14e EKF

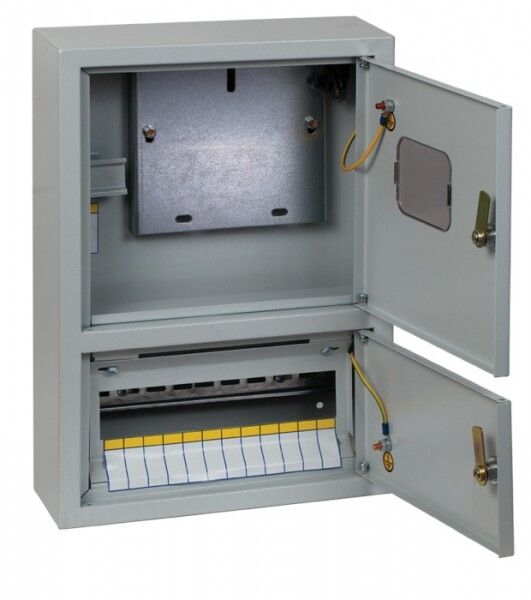

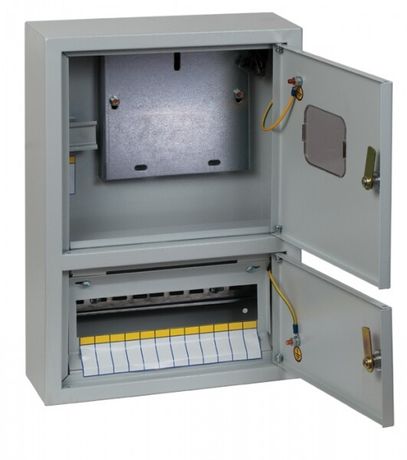

Щит учетно-распределительный навесной ЩУРн-1/14 (Э) два отсека (БУР) (450х310х120) IP31 от бренда EKF серии PROxima предназначен для ввода, учёта и распределения электроэнергии в помещениях с умеренным климатом. Его двухкамерная конструкция позволяет отделить оборудование учёта от коммутационных устройств, что удобно при обслуживании и проверках.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн-1/14 (Э) два отсека (БУР) (450х310х120) IP31 используется для организации распределительных пунктов в зданиях с напряжением до 380 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах инфраструктуры. Каждый из двух отсеков может выполнять свою функцию: один - под счётчики, второй - под автоматические выключатели и УЗО. Это особенно удобно при контроле энергопотребления и выполнении требований нормативов по раздельному учёту.

Технические характеристики

• Корпус: сталь, покрытая атмосферостойкой порошковой краской серого цвета
• Защита: IP31 - против попадания твёрдых предметов более 2,5 мм и вертикальных капель воды
• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 14 (один ряд)
• Количество отсеков: два, разделённые металлической перегородкой
• Размеры: 450×310×120 мм
• Способ монтажа: накладной (на стену)
• Наличие DIN-рейки: да
• Наличие монтажной панели: да
• Наличие места под счётчик: да
• Количество вводов: три, каждое - через отверстие Ø30 мм снизу корпуса
• Замок: цилиндровый, с ключом
• Окно: есть - для визуального контроля положения счётчика
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн-1/14 (Э) два отсека (БУР) (450х310х120) IP31 совместим с любым стандартным модульным оборудованием (автоматы, УЗО, контакторы) шириной 17,5 мм на DIN-рейке. Для монтажа используются четыре крепёжных отверстия на задней стенке. Установка возможна на гипсокартон, кирпич, бетон или деревянную основу - при условии надёжного крепления. Вводные кабели подводятся через три нижних отверстия Ø30 мм; рекомендуется использовать кабельные вводы для герметизации. Перегородка между отсеками не препятствует прокладке проводов - между ними предусмотрен канал для прохода.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Корпус выполнен из стали по ГОСТ 1050-88, обработан фосфатированием и покрыт антикоррозийной порошковой краской. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Цилиндровый замок предотвращает неквалифицированный доступ. Наличие окна позволяет считывать показания счётчика без вскрытия щита.

Преимущества

• Два отсека с отдельными дверями позволяют разделять учёт и распределение - удобно для инспекций и ремонта
• Высокая механическая прочность благодаря сварной сборке корпуса
• Фосфатирование и порошковое покрытие обеспечивают долговечность даже во влажных условиях
• Чёткое разделение зон: место под счётчик, DIN-рейка, свободный канал для проводов
• Поддержка всех типов однофазных и трёхфазных систем до 125 А

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не рассчитан на работу в средах с агрессивными химикатами, паром или постоянной влажностью выше 90%
• Глубина корпуса 120 мм ограничивает установку крупных аппаратов (например, многополюсных автоматов с большим количеством клемм)
• Некомплектный состав: комплектующие (DIN-рейка, крепеж, кабельные вводы) необходимо докупать отдельно

Примеры использования

• Вводно-распределительный пункт (ВРУ) в многоэтажном жилом доме - один отсек под счётчик, другой под автоматы квартир
• Распределительный щит на участке садового товарищества - учёт потребления и защита от перегрузок
• Объект малой промышленности: управление питанием станков, освещения и вентиляции
• Аварийный щит в административном здании - для автономного питания световой сигнализации

Практические советы

• Перед монтажом проверьте глубину корпуса - 120 мм достаточно для однополюсных автоматов, но недостаточно для некоторых трёхполюсных моделей с большими клеммниками
• Используйте кабельные вводы с резиновыми уплотнителями для герметизации отверстий Ø30 мм - это продлит срок службы
• При установке счётчика убедитесь, что он помещается в отведённое место - размеры окна подходят для стандартных моделей
• Для удобства обслуживания размещайте часто используемые устройства (например, УЗО) в переднем отсеке
• Щит учетно-распределительный навесной ЩУРн-1/14 (Э) два отсека (БУР) (450х310х120) IP31 от EKF серии PROxima не требует специальных инструментов для сборки - всё стандартно
