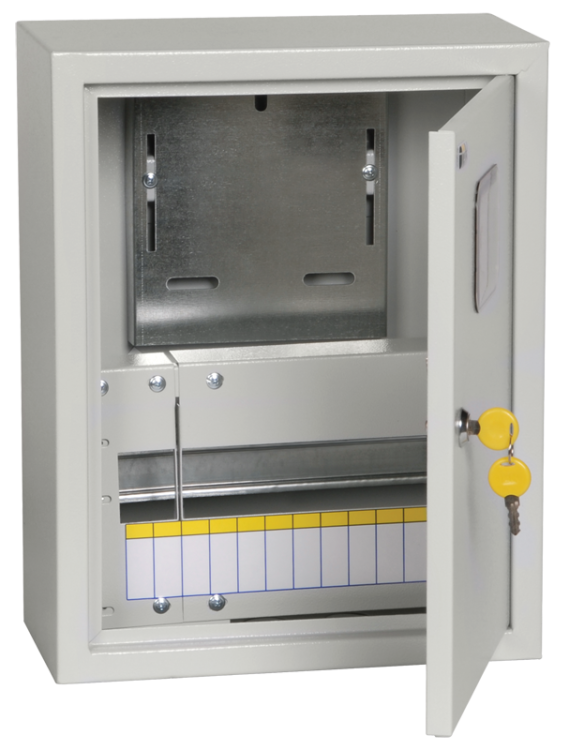

Корпус металлический ЩУРн-1/12зо-1 36 УХЛ3 (ВхШхГ) 395x310x165мм IP31 TITAN | MKM25-N-12-31-ZO IEK

Корпус металлический ЩУРн-1/12 (395х310х165 мм) IP31 36 УХЛ3 от бренда IEK предназначен для установки внутри помещений и обеспечивает надежную защиту для модульного оборудования в системах учёта и распределения электроэнергии. Артикул mkm25-n-12-31-zo соответствует сериям Titan и TITAN, что гарантирует совместимость с другими элементами этой линейки.

Назначение и область применения

Корпус ЩУРн-1/12 используется для сборки щитов учётно-распределительного типа. Он позволяет разместить автоматические выключатели, УЗО, счетчики и другую модульную аппаратуру на DIN-рейке. Применяется в жилых домах, офисах, производственных помещениях и других объектах с напряжением до 400 В. Подходит для ввода электроэнергии, её контроля, распределения по групповым цепям и защиты от перегрузок и КЗ.

Технические характеристики

• Габариты: 395×310×165 мм - компактный размер для ограниченного пространства
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных устройств шириной 17,5 мм
• Степень защиты: IP31 - предохраняет от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Материал: листовая сталь толщиной 0,8–1,0 мм - прочная, устойчивая к механическим воздействиям
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Наличие места под счётчик: да - предусмотрено специальное отверстие и крепления для однофазного или трёхфазного счётчика
• DIN-рейка: есть - уже установленная, готова к монтажу модулей
• Количество вводов: 3 - три круглых отверстия диаметром 28 мм расположены снизу корпуса для ввода кабелей
• Дверца: металлическая, с замком - обеспечивает доступ только авторизованному персоналу
• Откидная крышка: есть - удобна для обслуживания и проверки внутренней проводки без полного демонтажа
• Окно: есть - позволяет визуально контролировать положение автоматических выключателей
• Цвет: серый - стандартный цвет для промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя

Совместимость и монтаж

Корпус ЩУРн-1/12 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж осуществляется накладным способом - крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для подключения кабелей используются три нижних ввода Ø28 мм; рекомендуется использовать кабельные вводы с уплотнителями для сохранения степени защиты IP31. Корпус не требует заземления, но заземление самого щита обязательно при установке в соответствии с ПУЭ.

Безопасность и стандарты

Корпус выполнен из стали и оснащен запирающейся дверью, что исключает случайный доступ к токоведущим частям. Соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-236/19. Наличие откидной крышки и окна снижает риск ошибок при диагностике. Не предназначен для установки во взрывоопасных средах или местах с постоянным контактом с водой.

Преимущества

• Уже собранная DIN-рейка экономит время монтажа
• Три ввода позволяют организовать ввод фаз, ноль и заземление без дополнительных решений
• Откидная крышка упрощает диагностику и ремонт без снятия всего корпуса
• Наличие окна и замка повышает безопасность и удобство эксплуатации
• Серый цвет и унифицированный дизайн подходят для интеграции в любые интерьеры
• Совместимость с серией Titan обеспечивает единый стиль и возможность масштабирования системы

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не подходит для помещений с высокой влажностью (например, банях, бассейнах) - требуется IP54 и выше
• Не допускается использование в условиях постоянного воздействия химически активных паров или агрессивных жидкостей
• Количество модулей ограничено 12 - для больших систем потребуется несколько корпусов или увеличенная модель
• Комплектация некомплектная - необходимо дополнительно закупить кабельные вводы, зажимы, шины и другие расходники

Примеры использования

• Вводный щит в квартире - счётчик, автоматы на освещение, розетки, кухню и санузел
• Распределительный щит в офисном здании - управление светом, кондиционированием, серверными стойками
• Щит на этаже многоквартирного дома - распределение энергии между несколькими квартирами
• Аппаратный щит на малом предприятии - питание станков, насосов, освещения рабочих зон

Практические советы

• Перед монтажом проверьте, чтобы все вводы были герметично закрыты заглушками, если кабели ещё не подведены
• При прокладке кабеля используйте гофру или трубу - это продлит срок службы изоляции и улучшит внешний вид
• Учитывайте посадочные размеры счётчика - он должен свободно входить в отведённое место без давления на корпус
• Для долговечности соединений используйте медные наконечники и затягивайте болты моментом, указанным в инструкциях к оборудованию
• При необходимости расширения системы - выбирайте аналогичные модели из серии Titan для единого стандарта
• Не забудьте оформить заземление: клемма заземления должна быть подключена к контуру заземления здания
